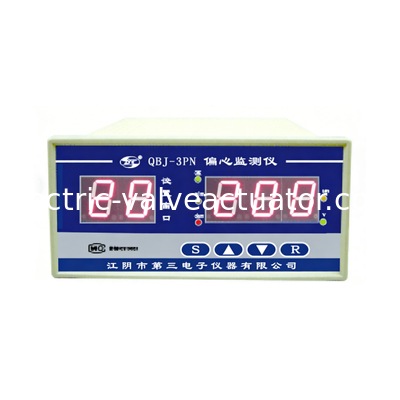

QBJ-3PN Παρακολούθηση εκκεντρικότητας - Συσκευή παρακολούθησης και προστασίας εκκεντρικότητας άξονα περιστροφικών μηχανημάτων

Name: QBJ-3PN Παρακολούθηση εκκεντρικότητας - Συσκευή παρακολούθησης και προστασίας εκκεντρικότητας άξονα περιστροφικών μηχανημάτων
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: QBJ-3PN
Price: 1.00 USD
Availability: InStock

Ονομασία μάρκας:	OEM
Αριθμός μοντέλου:	QBJ-3PN
Τροποποιημένο:	1
τιμή:	Διαπραγματεύσιμα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Συσκευασία λεπτομέρειες:

Νέο πρωτότυπο κουτί

Επισημαίνω:

0~200um Eccentricity Monitor

Συσκευή παρακολούθησης εκκεντρικότητας άξονα 4~20mA

Αισθητήρας περιστροφικής ταχύτητας ρελέ συναγερμού

Περιγραφή του προϊόντος

QBJ-3PN Παρακολούθηση εκκεντρικότητας - Συσκευή παρακολούθησης και προστασίας εκκεντρικότητας άξονα περιστροφικών μηχανημάτων

Το όργανο παρακολούθησης της εκκεντρικότητας QBJ-3PN παρέχει ολοκληρωμένη παρακολούθηση και προστασία για τους άξονες περιστροφής μηχανών.Το σύστημα αυτό αποτελείται από ένα όργανο παρακολούθησης και έναν αισθητήρα 3800XL-Φ8mm eddy current, παρέχοντας αξιόπιστη μέτρηση της εκκεντρικότητας, η οποία είναι απαραίτητη για την αξιολόγηση της συνολικής μηχανικής κατάστασης των περιστρεφόμενων εξοπλισμών.

Η μέτρηση της εκκεντρικότητας έχει καταστεί απαραίτητη κατά τη διάρκεια των εργασιών εκκίνησης ή διακοπής λειτουργίας των ατμογεννητριών.Το σύστημα επιτρέπει την απεικόνιση της κάμψης του άξονα που προκαλείται από θερμικές επιπτώσεις ή βαρυτικές δυνάμεις, παρέχοντας κρίσιμα δεδομένα για την αξιολόγηση της υγείας των μηχανών.

Εφαρμογές μέτρησης

Η εκκεντρικότητα μετρά την κάμψη του άξονα σε χαμηλές ταχύτητες, ανιχνεύοντας προβλήματα που προκαλούνται από:

Προγενέστερη μηχανική κάμψη
Προσωρινή κάμψη που προκαλείται από θερμοκρασία
Δυνατότητα κάμψης λόγω βαρύτητας υπό στατικές συνθήκες

Η εκκεντρική θέση του περιστροφίου (αστροπράκτια θέση) υποδεικνύει την φθορά των ρουλεάντων, το μέγεθος του φορτίου που εφαρμόζεται από την ακατάταξη και καθορίζει τη γωνία αζιμούθου του άξονα για την αξιολόγηση της σταθερότητας.

Τεχνικές προδιαγραφές

Πεδίο μέτρησης	0·200μm (εξκεντρότητα από κορυφή σε κορυφή)
Απάντηση συχνότητας	00,17 Hz ̇ 10 Hz (1 ̇ 600cpm) Πάνω από 600 στροφές ανά λεπτό: εμφανίζει σήμα δονήσεων άξονα
Ακριβότητα	Λάθος γραμμικότητας: < 0,5% (πλήρη κλίμακα) Λάθος συστήματος: < ± 2%
Αποδόσεις	Σταθερό ρεύμα: 4 ̊20mA (συμβατό με DCS) Διακόπτης συναγερμού/κίνδυνου: Παθητική επαφή DC24V/2A Επίπεδο θορύβου: < 1% (πλήρης κλίμακα) κανένα σήμα
Γραμμικό εύρος	2 χιλιοστά
Θέρμανση λειτουργίας	Όργανο: -25°C-45°C, σχετική υγρασία < 80% (Προδιαγραφές αισθητήρα ανά 3800XL-A01 εγχειρίδιο)
Μέγεθος	160 mm (W) × 80 mm (H) × 260 mm (D)
Διάμετρος διαχωρισμού	153 mm (W) × 77 mm (H) × 260 mm (D)
Ηλεκτρική τροφοδοσία	Δυνατότητα εκπομπής:

Βασικές λειτουργίες

Ανεξάρτητες εξόδους ρελέ για συνθήκες συναγερμού και κινδύνου
Διαμορφώσιμα όρια εμβέλειας μέτρησης με ισχύ εξόδου 4-20mA
Προστασία ανίχνευσης διακοπής με ανάκτηση καθυστέρησης 5 δευτερολέπτων
Πλήρως ρυθμιζόμενες τιμές συναγερμού/επικίνδυνου κινδύνου εντός του εύρους μέτρησης
Λειτουργία μνήμης μέγιστης τιμής μέτρησης
Δείκτης μέτρησης τάσης διαστήματος
Επιστροφή σε κατάσταση μέτρησης μετά από 1 λεπτό αδράνειας
