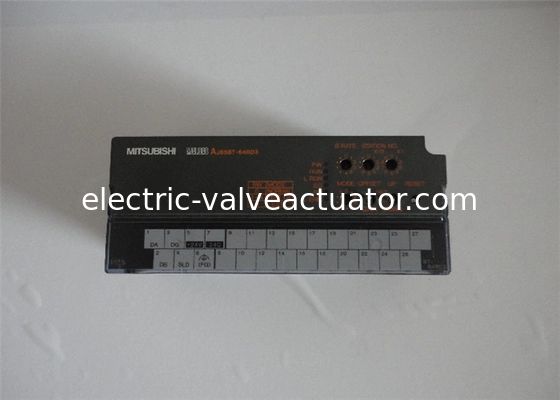

AJ65BT-64RD3 Μονάδα τροφοδοσίας ρεύματος πλεονασμού Mitsubishi Universal Model Red

Name: AJ65BT-64RD3 Μονάδα τροφοδοσίας ρεύματος πλεονασμού Mitsubishi Universal Model Red
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: AJ65BT-64RD3
Price: 210.00 USD
Availability: InStock

Ονομασία μάρκας:	MITSUBISHI
Αριθμός μοντέλου:	AJ65BT-64RD3
Τροποποιημένο:	1
τιμή:	Negotiations

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Ιαπωνία

Χωρητικότητα προγράμματος:

8 K βήματα

βασική ταχύτητα επεξεργασίας λειτουργίας (οδηγία LD):

0,12 μs

Εισαγωγή:

24VDC

Παραγωγή:

12/24VDC (0.5A).

Συσκευασία λεπτομέρειες:

Νέο πρωτότυπο κουτί

Επισημαίνω:

Διακοπτόμενη μονάδα τροφοδοσίας Mitsubishi

μονάδα παροχής ρεύματος γενικής χρήσης με εγγύηση

μονάδα ισχύος προστασίας χαμηλής τάσης

Περιγραφή του προϊόντος

AJ65BT-64RD3 Mitsubishi Universal Model Redundant Ενότητα τροφοδοσίας

Το AJ65BT-64RD3 χρησιμεύει ως μονάδα απομακρυσμένης εισόδου/εξόδου CC-link αφιερωμένη στη μέτρηση της θερμοκρασίας. Λειτουργεί ως σταθμός σκλάβων σε ένα δίκτυο CC-Link, επιτρέποντας την κεντρική παρακολούθηση και τον έλεγχο από ένα Master PLC (π.χ. σειρά Mitsubishi Q). Η ενότητα είναι σχεδιασμένη για την απόκτηση θερμοκρασίας υψηλής ακρίβειας σε περιβάλλοντα όπως η προστασία του περιβάλλοντος, η χημική βιομηχανία, η ηλεκτρονική και οι ηλεκτρικές εφαρμογές.

Χαρακτηριστικά

Μέτρηση υψηλής ακρίβειας:Η μονάδα προσφέρει εξαιρετική ακρίβεια, με ± 0,1% απόκλιση σε θερμοκρασία περιβάλλοντος 25 ± 5 ° C. Ακόμη και υπό συνθήκες ευρύτερης θερμοκρασίας (κάτω από τους 20 ° C ή πάνω από 30 ° C), διατηρεί ακρίβεια ± 0,25%.
Σύνδεση 3 συρμάτων για βελτιωμένη ακρίβεια:Χρησιμοποιεί μια μέθοδο σύνδεσης 3 καλωδίων για τα RTD Platinum. Αυτή η διαμόρφωση βοηθά στην αντιστάθμιση της αντίστασης του καλωδίου μολύβδου, μειώνοντας σημαντικά τα σφάλματα μέτρησης σε σύγκριση με τις ρυθμίσεις 2 συρμάτων και την εξασφάλιση πιο αξιόπιστων δεδομένων.
Γρήγορη ταχύτητα μετατροπής:Κάθε κανάλι έχει χρόνο μετατροπής 40ms, επιτρέποντας σχετικά γρήγορη δειγματοληψία των αλλαγών θερμοκρασίας και στα τέσσερα κανάλια.
Ενσωμάτωση δικτύου CC-Link:Ως συμβατή μονάδα σκλάβων CC-Link VER.2.0, υποστηρίζει επικοινωνία υψηλής ταχύτητας έως και 10 Mbps. Αυτό επιτρέπει τον κατανεμημένο έλεγχο, όπου η μονάδα μπορεί να εγκατασταθεί κοντά στους αισθητήρες θερμοκρασίας, μειώνοντας το κόστος καλωδίωσης και τη βελτίωση της αξιοπιστίας του συστήματος.
Ηλεκτρική απομόνωση:Η μονάδα παρέχει απομόνωση φωτοηλεκτρικού ζεύκτη μεταξύ των κυκλωμάτων εισόδου του αισθητήρα PT100 και του διαύλου επικοινωνίας CC-Link, ενισχύοντας την ανοσία του θορύβου και την προστασία του συστήματος από τις διαφορές του εδάφους.

Υλικό & Εφαρμογές

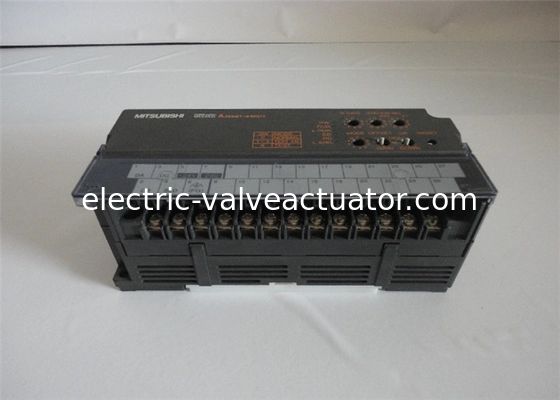

Η κατασκευή της μονάδας περιλαμβάνει ηλεκτρονικά εξαρτήματα τοποθετημένα σε PCB που στεγάζεται μέσα σε μια συμπαγή μονάδα. Οι εξωτερικές συνδέσεις γίνονται μέσω ισχυρών μπλοκ ακροδεκτών βιδών (βίδες M3.5) τόσο για την επικοινωνία/ισχύ όσο και τα σήματα εισόδου/εξόδου αισθητήρα. Η κύρια χρήση του υλικού επικεντρώνεται σε αξιόπιστα ηλεκτρονικά βιομηχανικής ποιότητας σχεδιασμένα για μακροχρόνια λειτουργία.

Κύρια εφαρμογή:Βιομηχανική αυτοματοποίηση για ακριβή παρακολούθηση της θερμοκρασίας. Οι τυπικές περιπτώσεις χρήσης περιλαμβάνουν:

Βιομηχανίες διαδικασιών:Παρακολούθηση θερμοκρασιών αντίδρασης σε χημικά εργοστάσια ή έλεγχο θερμοκρασίας στον εξοπλισμό προστασίας του περιβάλλοντος.
Βιομηχανοποίηση:Η παρακολούθηση της θερμοκρασίας στην παραγωγή ηλεκτρονικών εξαρτημάτων, στην κατασκευή μπαταριών και σε διάφορα ηλεκτρικά συστήματα.
Ενσωμάτωση εξοπλισμού:Χρησιμοποιώντας ως κρίσιμο στοιχείο στα μηχανήματα που απαιτούν ανάδραση θερμοκρασίας υψηλής ανάλυσης για βρόχους ελέγχου.

Βασικές τεχνικές παραμέτρους

Παράμετρος	Προσδιορισμός
Αριθμός καναλιών	4 κανάλια (4ch)
Συμβατοί αισθητήρες	PT100, JPT100 (τύπος 3 συρμάτων)
Κλίμακα θερμοκρασίας	-180 ° C έως 600 ° C (για PT100 και JPT100)
Ψήφισμα	0,025 ° C
Ταχύτητα μετατροπής	40 ms ανά κανάλι
Τιμή εξόδου	Δυαδικό δυαδικό (-1800 έως 6000) / 32-bit (-180000 έως 600000)
Ακρίβεια	± 0,1% (στους 25 ± 5 ° C). ± 0,25% (στους <20 ° C ή> 30 ° C)
Τάση τροφοδοσίας	DC 24V (允许范围 DC 18-30V)
Οι σταθμοί CC-Link κατέλαβαν	4 σταθμοί
Απομόνωση	Απομόνωση φωτοβολταϊκού μεταξύ εισόδου αισθητήρα και CC-Link
Διαστάσεις (h x w x d)	65 mm x 151,9 mm x 63 mm
Βάρος	0,38 kg

Γενικές προδιαγραφές

Παράμετρος	Προσδιορισμός
Λειτουργική θερμοκρασία περιβάλλοντος	0 ... 55 ° C
Θερμοκρασία περιβάλλοντος αποθήκευσης	-20 ... 75 ° C
Λειτουργική υγρασία περιβάλλοντος	10 ... 90 %rh, μη συμπύκνωση
Αποθήκευση περιβάλλοντος υγρασία	10 ... 90 %rh, μη συμπύκνωση
Αντίσταση δόνησης	Συμπεριφορά με το JIS B 3502 και το IEC 61131-2
Αντοχή σε σοκ	Συμπεριφορά με το JIS B 3502 και το IEC 61131-2 (147 m/s2, 3 φορές το καθένα σε 3 κατευθύνσεις x, y, z)
Ατμόσφαιρα	Χωρίς διαβρωτικά αέρια
Υψόμετρο	0 ... 2000 μ.
Τοποθεσία εγκατάστασης	Μέσα σε έναν πίνακα ελέγχου
Κατηγορία υπέρτασης	II ή λιγότερο
Πτυχίο ρύπανσης	2 ή λιγότερο
