GE FANUC IC697CMM741, Ethernet Προγραμματιζόμενος Ελεγκτής στη Σειρά 90-70

GE FANUC IC697CMM741, Ελεγκτής Ethernet Programmable Controller στη Σειρά 90-70

Περιγραφή Προϊόντος

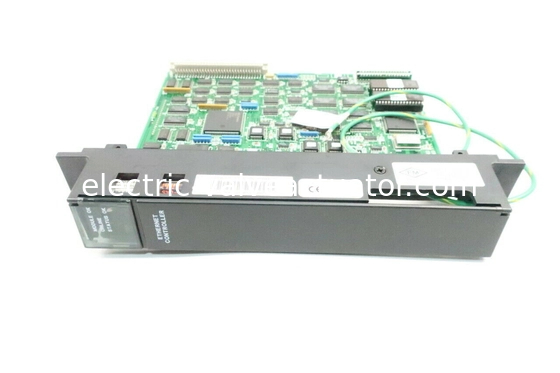

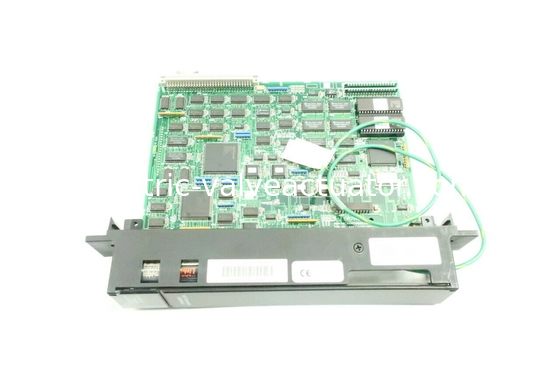

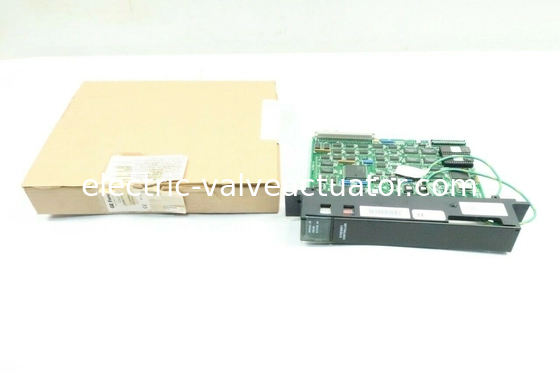

Το IC697CMM741 είναι ένας ελεγκτής Ethernet programmable controller στη σειρά 90-70. Ο ελεγκτής IC697CMM741 είναι μέλος της οικογένειας προϊόντων υλικού και λογισμικού IC651 Factory LAN. Αυτή η ομάδα προσφέρει λύσεις υψηλής απόδοσης για τη διασύνδεση ελεγκτών αυτοματισμού. Ο ελεγκτής IC697CMM741 έχει σχεδιαστεί για να συνδέεται σε μία υποδοχή στη σχάρα PLC IC697. Ο ελεγκτής IC697CMM741 επιτρέπει την άμεση σύνδεση PLC σε IEEE 802.3 CSMA/CD LAN. Είναι εξοπλισμένο με μια τυπική σύνδεση θύρας AUI 15 ακίδων και είναι σχεδιασμένο για ελεγκτές IC697. Ένα καλώδιο AUI ή πομποδέκτη μπορεί να παρέχεται από τον χρήστη. Χρησιμοποιεί μία υποδοχή στη σχάρα PLC και το λογισμικό είναι εύκολο να φορτωθεί ή/και να αναβαθμιστεί. Επιπλέον, το λογισμικό αποθηκεύεται μέσω διακοπών ρεύματος για τουλάχιστον έξι μήνες.


Κατά την εγκατάσταση του ελεγκτή IC697CMM741 στη σχάρα PLC, η τροφοδοσία θα πρέπει να είναι απενεργοποιημένη από τη σχάρα. Συνδέστε την μπαταρία με το μπροστινό κάλυμμα στραμμένο προς τα εμπρός και τον μεντεσέ προς τα δεξιά. Η γλωττίδα του καλωδίου της μπαταρίας θα πρέπει να είναι στραμμένη μακριά από την επιφάνεια της πλακέτας. Μόλις η μπαταρία συνδεθεί σε έναν από τους συνδέσμους, απλώς πιέστε προς τα κάτω για να κλειδώσει. Εισαγάγετε τον ελεγκτή στην κατάλληλη υποδοχή (γενικά την πρώτη υποδοχή στα δεξιά της CPU ή του BTM. Μην πιέζετε την πλακέτα κατά το κλείδωμα. Είναι σημαντικό να σημειωθεί ότι ο ελεγκτής Ethernet δεν θα λειτουργήσει σωστά εάν υπάρχουν κενές υποδοχές στα αριστερά του. ΠΡΟΣΟΧΗ: Το πράσινο καλώδιο γείωσης πρέπει να είναι καλά στερεωμένο στο πλαίσιο της σχάρας και η σχάρα πρέπει να είναι γειωμένη για να διασφαλιστεί η λειτουργικότητα του LAN.

Σχετικά με το IC697CMM741

Η συσκευή διασύνδεσης IC697CMM741 κατασκευάζεται από την GE Fanuc στη σειρά προϊόντων 90-70 για να είναι μια διασύνδεση για συσκευές TCP/IP Ethernet LAN ή για συσκευές GE Series 90-70 MMS. Η διασύνδεση IC697CMM741 είναι επίσης ένας ελεγκτής Ethernet και μπορεί να συνδέσει PLCs απευθείας σε ένα LAN όπως το IEEE 802.3 CSMA/CD LAN. Αυτός ο ελεγκτής Ethernet είναι κατασκευασμένος για τους προγραμματιζόμενους ελεγκτές GE Series 90-70 IC 697 και χρειάζεται μόνο 1 υποδοχή στη σχάρα PLC για να τοποθετηθεί με ασφάλεια. Το λογισμικό που χρησιμοποιεί ο ελεγκτής Ethernet IC697CMM741 μπορεί να φορτωθεί ή να αναβαθμιστεί εύκολα μέσω της RAM και ο ελεγκτής μπορεί να διατηρήσει το λογισμικό του μετά από διακοπή ρεύματος για τουλάχιστον 6 μήνες. Το λογισμικό που μπορεί να χρησιμοποιήσει περιλαμβάνει το λογισμικό επικοινωνίας TCP/IP και MMS/OSI, το πλήρες λογισμικό προγραμματισμού και επικοινωνίας Windows και DOS και λογισμικό που είναι κατασκευασμένο για ολοκληρωμένη διάγνωση και διαχείριση σταθμών.

Ο ελεγκτής και η διασύνδεση Ethernet GE Series 90-70 IC697CMM741 μπορούν να συνδεθούν σε μια συσκευή πομποδέκτη μέσω ενός καλωδίου πομποδέκτη που παρέχεται από τον χρήστη ή ενός καλωδίου AUI (Attachment Unit Interface) μέσω του τυπικού συνδέσμου τύπου D που έχει 15 ακίδες. Το καλώδιο και ο πομποδέκτης είναι ο τρόπος με τον οποίο ο ελεγκτής Ethernet κάνει τη σύνδεσή του στο Ethernet LAN. Οι χρήστες μπορούν να παρακολουθούν την κατάσταση της διασύνδεσης του ελεγκτή με τα 3 LED του. Η RAM στον ελεγκτή Ethernet IC697CMM741 χρησιμοποιεί μια μπαταρία για εφεδρική λειτουργία και η RAM αποθηκεύει όλο το λογισμικό επικοινωνίας. Αυτή η συσκευή ελεγκτή και διασύνδεσης διαθέτει επίσης ROM και υλικολογισμικό που αποθηκεύουν τις βασικές λειτουργίες, το λογισμικό διαμόρφωσης και τις δυνατότητες διαγνωστικών που χρησιμοποιεί.

Τεχνικές Πληροφορίες
