GE FANUC IC697BEM711, Μονάδα Δέκτη Δίαυλου, Σειρά 90-70 Σχεδιασμένο

GE FANUC IC697BEM711, Μονάδα Δέκτη Δίαυλου, Σειρά 90-70 Σχεδιασμένο

Ονομασία μάρκας: GE
Αριθμός μοντέλου: IC697BEM711
Τροποποιημένο: 1
τιμή: Negotiations
Λεπτομέρειες
Τόπος καταγωγής:
ΗΠΑ
Αρμονία:
IC697 PLC
Θέση LEDs:
3
Αυλάκωση που απαιτείται:
1
Είσοδος τάσης:
5 βολτ ΣΥΝΕΧΗ
Τρέχουσα είσοδος:
0.8 Άμπερ
Συσκευασία λεπτομέρειες:
Νέο πρωτότυπο κουτί
Περιγραφή του προϊόντος

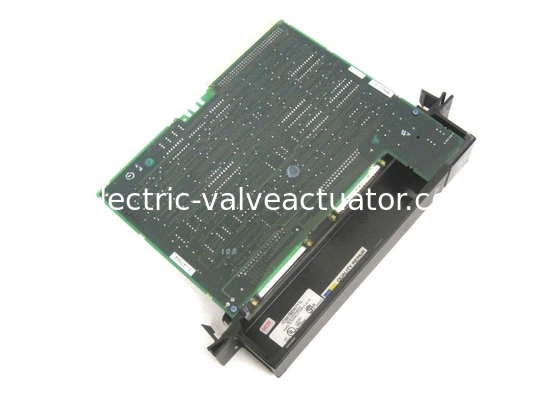

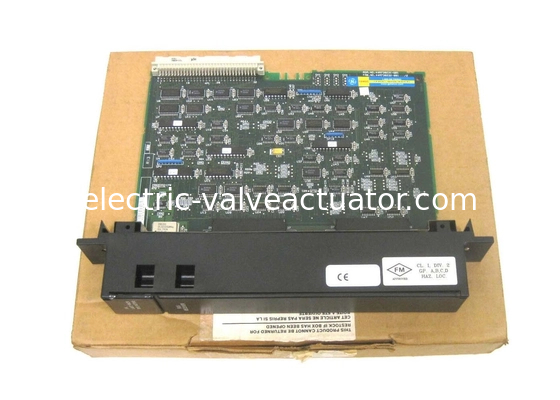

GE FANUC IC697BEM711, Μονάδα Δέκτη Διαύλου, Σειρά 90-70 Σχεδιασμένη

Περιγραφή Προϊόντος


Το IC697BEM711 είναι μια Μονάδα Δέκτη Διαύλου (BRM) από τη σειρά 90-70 που σχεδιάστηκε από την GE Fanuc. Όντας μια διεπαφή επέκτασης παράλληλου διαύλου υψηλής ταχύτητας, το IC697BEM711 επιτρέπει άνετα την επέκταση από το κύριο ράφι σε μέγιστο επτά επιπλέον ράφια PLC IC697 με έως και 50 πόδια καλωδίου διασύνδεσης. Το IC697BEM711 διαθέτει βολικό λογισμικό διαμόρφωσης και δεν απαιτεί διακόπτες DIP.

Η μονάδα IC697BEM711 έχει μέγιστο βάρος μόνο 4 λίβρες και έχει μία υποδοχή με δύο συνδέσμους. Είναι σημαντικό να σημειωθεί ότι το IC697BEM711 BRM πρέπει πάντα να εγκαθίσταται στην υποδοχή 1. Ένα άλλο αξιοσημείωτο χαρακτηριστικό του IC697BEM711 είναι η χρήση LED για την ένδειξη της συνεχούς κατάστασης της μονάδας, του ραφιού και της παρουσίας του απαιτούμενου βύσματος τερματισμού διαύλου I/O. Το IC697BEM711 διατηρεί την τελευταία κατάσταση λειτουργίας των μονάδων εξόδου σε περίπτωση πιθανής απώλειας επικοινωνιών με την CPU. Επιτρέπει επίσης την απομόνωση και την επισκευή μιας ελαττωματικής μονάδας εντός του ραφιού.

Σημείωση: Το σύστημα IC697 PLC μπορεί να διαμορφωθεί μόνο με το IC697BEM711 χρησιμοποιώντας ένα πρόγραμμα λογισμικού MS-DOS ή τη λειτουργικότητα των Windows. Μετά την επιλογή της ρύθμισης διαμόρφωσης, ο χρήστης θα κληθεί να επιβεβαιώσει την παρουσία του RCM. Ανατρέξτε πάντα στο Εγχειρίδιο Εγκατάστασης Ελεγκτή Προγραμματιστή πριν επιχειρήσετε οποιαδήποτε εγκατάσταση.


Σχετικά με το IC697BEM711

Η μονάδα IC697BEM711 είναι μια μονάδα δέκτη διαύλου. Τα χαρακτηριστικά της μονάδας IC697BEM711 περιλαμβάνουν μια διεπαφή επέκτασης παράλληλου διαύλου υψηλής ταχύτητας, υποστήριξη για 7 ράφια επέκτασης, απομόνωση σφαλμάτων συστήματος, εύκολη διαμόρφωση λογισμικού και υποστήριξη για τη διατήρηση της τελευταίας κατάστασης του μηχανήματος. Τρεις ενδείξεις LED στη μονάδα παρέχουν την κατάσταση της μονάδας, καθώς και την κατάσταση της θύρας επέκτασης διαύλου και την κατάσταση επέκτασης. Χρησιμοποιώντας τη μονάδα IC697BEM711, η επέκταση σε μέγιστο 7 επιπλέον ράφια PLC IC697 μπορεί να επιτευχθεί χρησιμοποιώντας συνολικά 15 μέτρα καλωδίου. Η μονάδα IC697BEM711 καταλαμβάνει μία υποδοχή στο πλαίσιο PLC. Δύο σύνδεσμοι παρέχονται στον μπροστινό πίνακα της μονάδας: ένας σύνδεσμος χρησιμοποιείται για τη σύνδεση με το ράφι upstream ή CPU και ο άλλος σύνδεσμος χρησιμοποιείται για τη σύνδεση με επιπλέον ράφια επέκτασης μέσω μιας διάταξης αλυσιδωτής σύνδεσης.


Η μονάδα δέκτη διαύλου IC697BEM711 πρέπει να διαμορφωθεί χρησιμοποιώντας τη λειτουργία λογισμικού προγραμματισμού Windows ή MS-DOS. Η τρέχουσα απαίτηση της μονάδας είναι 0,8 Amps και η μονάδα απαιτεί επίσης τάση εισόδου 5 Volts DC. Η διεπαφή επέκτασης μπορεί να μεταδώσει δεδομένα με ταχύτητα έως και 500 kilobytes ανά δευτερόλεπτο. Ένα καλώδιο μήκους έως και 15 μέτρων μπορεί να χρησιμοποιηθεί με τη διεπαφή επέκτασης. Η μονάδα έχει σχεδιαστεί για να υποστηρίζει το πρότυπο VME C.1. Κατά την παραγγελία της μονάδας, μπορεί επίσης να παραγγελθεί το βύσμα τερματισμού με αριθμό καταλόγου IC697ACC702. Επιπλέον, μπορούν να παραγγελθούν τα ακόλουθα καλώδια I/O: ένα καλώδιο 5 ποδιών με αριθμό καταλόγου IC600WD005A, ένα καλώδιο 10 ποδιών με αριθμό καταλόγου IC600WD010A, ένα καλώδιο 25 ποδιών με αριθμό καταλόγου IC600WD025A και ένα καλώδιο 50 ποδιών με αριθμό καταλόγου IC600WD050A. Η τροφοδοσία του συστήματος πρέπει να απενεργοποιηθεί πριν από την τοποθέτηση της μονάδας IC697BEM711 στην υποδοχή που έχει οριστεί για αυτήν.


Τεχνικές Προδιαγραφές


Τύπος Μονάδας: Δέκτης Διαύλου
Αποτελεσματικός Ρυθμός Δεδομένων: 500 Kbytes/sec
Επιτρεπόμενη Απόσταση Καλωδίου: 50 πόδια
Διακριτά Σημεία Διαθέσιμα: Δ/Α
Σειριακές Θύρες: 2
Απαιτούμενο Ρεύμα: 0,8 Amps




Τεχνικές Πληροφορίες

ΠροδιαγραφέςΜέγιστο μήκος καλωδίου0,8 amps500 Kbytes / secΜέγιστο μήκος καλωδίου50 πόδια (15 μέτρα)Αποτελεσματικός Ρυθμός Δεδομένων500 Kbytes / secΗλεκτρική ΑπομόνωσηΜη απομονωμένη διαφορική επικοινωνία.


VME Σύστημα σχεδιασμένο για την υποστήριξη του προτύπου VME C.1
