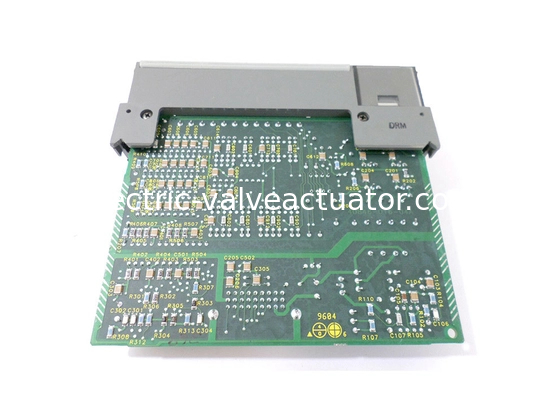

AB 1746-NI4, -20 έως +20 MA (ή) -10 έως +10V DC, SLC 500 Αναλογική μονάδα I/O

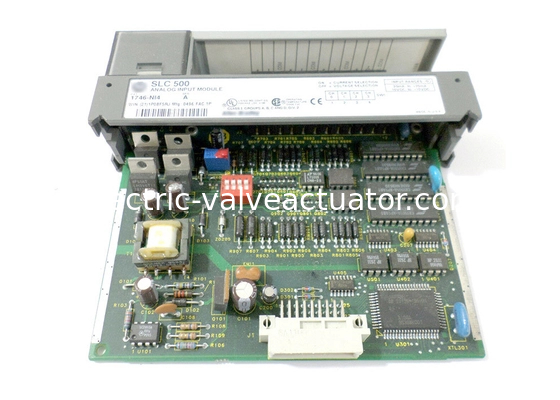

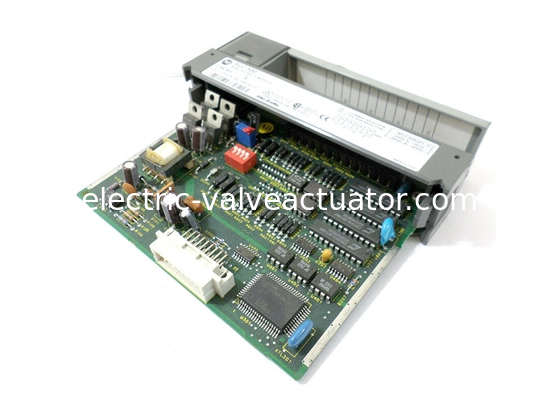

Το Allen Bradley 1746-NI4 είναι μια μονάδα αναλογικής εισόδου SLC 500 τεσσάρων (4) καναλιών. Διαθέτει αναλογικά κανάλια που επιλέγονται από τον χρήστη για τάση ή ρεύμα για την υποστήριξη πολλαπλών εφαρμογών παρακολούθησης και ελέγχου. Έχει ανάλυση 16 bit και περιέχει ένα αφαιρούμενο μπλοκ ακροδεκτών που παρέχει συνδέσεις αναλογικού καναλιού εισόδου. Αυτό το κανάλι μπορεί να συνδεθεί ως διαφορική είσοδος. Υπάρχει ένα DIP που αλλάζει στον πίνακα κυκλωμάτων για να επιλέξει την είσοδο ή την τάση ρεύματος. Το ρεύμα Backplane στα 5 Volts αυτής της μονάδας είναι 25 mA. στα 24 Volts, το ρεύμα είναι 85 mA. Θα πρέπει να δοθεί προσοχή για να αποφευχθεί η σύνδεση της πηγής τάσης χωρίς το ρεύμα του πομπού κ.λπ. στο κανάλι που έχει διαμορφωθεί για είσοδο ρεύματος. Ενδέχεται να προκύψει εσφαλμένη λειτουργία της μονάδας ή ζημιά στη μονάδα.

Το 1746-NI4 έχει τυπικά μήκη καλωδίων 0.5, 1, 2.5 και 5.0 μέτρων. Ο σύνδεσμος AIFM αυτής της μονάδας είναι 15-pin D-shell. Το Allen Bradley 1746-NI4 έχει προδιαγραφές εισόδου βρόχου ρεύματος: το εύρος εισόδου είναι +/-20 mA (ονομαστικό) και +/-30 mA (μέγιστο). Η σύνθετη αντίσταση εισόδου είναι 250 Ohms με ανάλυση 1.22070 & µA ανά LSB και μια κατά προσέγγιση απόκλιση σφάλματος κέρδους +/-67 ppm/βαθμούς Κελσίου. Η συνολική ακρίβεια στους 25 βαθμούς Κελσίου είναι +/- 0.365% της πλήρους κλίμακας, +/- 0.642% στους 60 βαθμούς Κελσίου. Η συνολική απόκλιση ακρίβειας είναι +79 ppm/βαθμό Κελσίου της πλήρους κλίμακας. Το εύρος τάσης εισόδου του 1746-NI4 είναι +/-10 Volts DC -1 LSB. Η σύνθετη αντίστασή του είναι 1 mega Ohms. Η απόκλιση ακρίβειας είναι +63 ppm/ βαθμούς Κελσίου της πλήρους κλίμακας. Η ανάλυση είναι 305.176 & µV ανά LSB, με απόκλιση σφάλματος κέρδους στα +/- 57 ppm/βαθμό Κελσίου. Η συνολική ακρίβεια στους 25 βαθμούς Κελσίου είναι +/-0.284% της πλήρους κλίμακας και +/-0.504% στους 60 βαθμούς Κελσίου.


Το 1746-NI4 είναι μια μονάδα αναλογικής εισόδου από τη σειρά SLC 500 της AB. Διαθέτει τέσσερα (4) διαφορικά μη-μονωμένα κανάλια εισόδου, τα οποία επιλέγονται μεμονωμένα για είσοδο τάσης ή ρεύματος. Τα επιλέξιμα εύρη σημάτων εισόδου περιλαμβάνουν -20 έως +20 mA (ή) -10 έως +10V dc.

Αυτή η είσοδος τάσης είναι διαμορφώσιμη με τη χρήση του λογισμικού προγραμματισμού RSLogix 500. Χρησιμοποιώντας το λογισμικό, η διαμόρφωση υλικού, οι πίνακες δεδομένων και οι οδηγίες που είναι απαραίτητες για τη λειτουργία που προορίζεται για τη μονάδα μπορούν να διαμορφωθούν και να εκχωρηθούν για τη μονάδα αναλογικής εισόδου.

Η μονάδα λειτουργεί μετατρέποντας το αναλογικό σήμα εισόδου μέσω της διαμόρφωσης Delta–Sigma με εύρος από -16.384 έως +16.384 για είσοδο ρεύματος και -32.768 έως +32.767 για είσοδο τάσης. Τα μετατρεπόμενα δεδομένα μπορούν να υποβληθούν σε επεξεργασία με τη χρήση αλγορίθμου κλιμάκωσης για την εμφάνιση της μετρούμενης μεταβλητής διεργασίας. Αυτή η κλιμάκωση είναι ένας μαθηματικός τύπος που μπορεί να εφαρμοστεί χειροκίνητα χρησιμοποιώντας αριθμητικές οδηγίες ή χρησιμοποιώντας την οδηγία Scale with Parameters Block (SCP) που παρέχεται στο λογισμικό προγραμματισμού. Και οι δύο μέθοδοι παράγουν την ίδια κλιμακωτή έξοδο.

Αυτή η μονάδα είναι συμβατή με τη χρήση με ένα σταθερό ή αρθρωτό στυλ υλικού ελεγκτή SLC 500. Η σταθερή έκδοση υλικού του SLC 500 διαθέτει ενσωματωμένα κανάλια I/O με περιορισμένες δυνατότητες επέκτασης. Το αρθρωτό υλικό SLC 500 PLC διαθέτει ένα πλήρως αρθρωτό και προσαρμόσιμο σύστημα.

Αυτή η μονάδα διαθέτει ενσωματωμένη ένδειξη LED για την ένδειξη της κατάστασης κάθε καναλιού και της συνολικής κατάστασης της λειτουργίας της μονάδας. Αυτό παρέχει γρήγορη διάγνωση της μονάδας, στην οποία μπορεί επίσης να γίνει πρόσβαση μέσω της διακοπής διάγνωσης του ελεγκτή. Αυτό το σύστημα αναφοράς επιτρέπει μια ταχύτερη περίοδο αντιμετώπισης προβλημάτων και αυξάνει τη διαθεσιμότητα της μονάδας.
