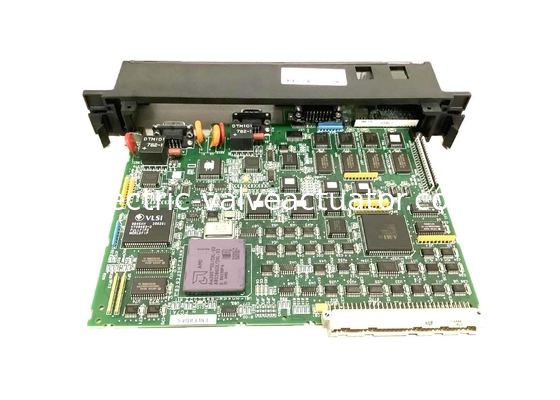

Περιγραφή Προϊόντος

Το IC697BEM741 είναι ένας Ελεγκτής Δίαυλου FIP (FBC) που κατασκευάζεται από την GE Fanuc. Αυτό το εξάρτημα επιτρέπει στο PLC IC697 να συνδεθεί σε ένα δίκτυο Fieldbus FIP ή WorldFIP 1 Mbit. Μπορεί να σαρώσει I/O FIP από σαρωτές απομακρυσμένων I/O FIP IC693, μονάδες FIP IC670 και γενικές συσκευές FIP που σχετίζονται με το GE Fanuc 90-70 IC697BEM741.

Τα κυριότερα σημεία του IC697BEM741 περιλαμβάνουν έναν ελεγκτή διαύλου 2 καναλιών που καταλαμβάνει μια μόνο υποδοχή σε ένα τυπικό ή VME Integrator rack. Το FBC διαμορφώνεται με λογισμικό διαμόρφωσης Logicmaster 90-70 ή λογισμικό προγραμματισμού ελέγχου. Οι συσκευές I/O στο δίαυλο FIP σαρρώνονται ταυτόχρονα από τον ελεγκτή διαύλου και τα δεδομένα I/O μεταφέρονται στην CPU μία φορά ανά σάρωση. Ένα μέγιστο των 31 διαφόρων ελεγκτών διαύλου μπορεί να συμπεριληφθεί σε ένα σύστημα PLC IC697. Από αυτά, τέσσερα μπορούν να είναι ελεγκτές διαύλου FIP.

Ένας δίαυλος FIP μπορεί να εξυπηρετήσει απομακρυσμένες πτώσεις (γνωστές και ως ράφια I/O IC693 που συνδέονται με το δίαυλο μέσω μονάδων σαρωτή απομακρυσμένων I/O). Κάθε απομακρυσμένη πτώση μπορεί να αποτελείται από οποιαδήποτε c από διακριτές και αναλογικές μονάδες I/O. Σταθμοί Ελέγχου Πεδίου, (γνωστές και ως μονάδες I/O Ελέγχου Πεδίου που συνδέονται με το δίαυλο μέσω μιας Μονάδας Διασύνδεσης Δίαυλου FIP) και Γενικές Συσκευές, συμπεριλαμβανομένων υπολογιστών που συνδέονται με το δίαυλο από μια μονάδα FIP τρίτου μέρους. Ένας δίαυλος FIP χρησιμοποιείται κυρίως για έλεγχο I/O και μπορεί να χρησιμοποιηθεί για την αποθήκευση δεδομένων διαμόρφωσης σε απομακρυσμένες συσκευές και την αναφορά σφαλμάτων.

Σχετικά με το IC697BEM741

Ο ελεγκτής διαύλου FIP IC697BEM741 είναι ένας ελεγκτής διαύλου διπλού καναλιού για το σύστημα ελεγκτή διαύλου FIP GE Fanuc Series 90-70. Αυτός ο ελεγκτής διαύλου FIP επιτρέπει στα GE IC697 PLCs να συνδεθούν στο δίκτυο Fieldbus 1.0 Megabit FIP ή WorldFIP (EN50170). Ο ελεγκτής διαύλου FIP IC697BEM741 μπορεί να φιλοξενήσει έως και 128 συσκευές πεδίου, συμπεριλαμβανομένης μιας μονάδας I/O ελέγχου πεδίου (χρησιμοποιώντας τη μονάδα διασύνδεσης διαύλου FIP), το δίκτυο διαύλου πεδίου FIP που συνδέεται με τα Series 90-70 και Series 90-30 PLCs, τα ράφια I/O Series 90-30 (χρησιμοποιώντας μονάδες σαρωτή απομακρυσμένων I/O FIP) και γενικές συσκευές όπως υπολογιστές γενικής χρήσης με διασύνδεση διαύλου (χρησιμοποιώντας τη μονάδα διασύνδεσης FIP). Ο ελεγκτής διαύλου IC697BEM741 μπορεί να σαρώσει σειριακά συσκευές I/O στο δίαυλο FIP και τα δεδομένα I/O μεταφέρονται στην CPU σε κάθε ολοκληρωμένη επαναλαμβανόμενη σάρωση. Κατά τη διάρκεια μιας σάρωσης, ο ελεγκτής διαύλου IC697BEM741 αναζητά ανεξάρτητα οποιαδήποτε συνδεδεμένη απομακρυσμένη συσκευή, εκπέμπει τα δεδομένα εξόδου από το PLC σε συνδεδεμένες συσκευές, επιτρέπει τη μετάδοση μηνυμάτων που εξαρτώνται από το χρόνο από τις συσκευές πεδίου και λαμβάνει διαγνωστικά μηνύματα από τις συνδεδεμένες συσκευές πεδίου.

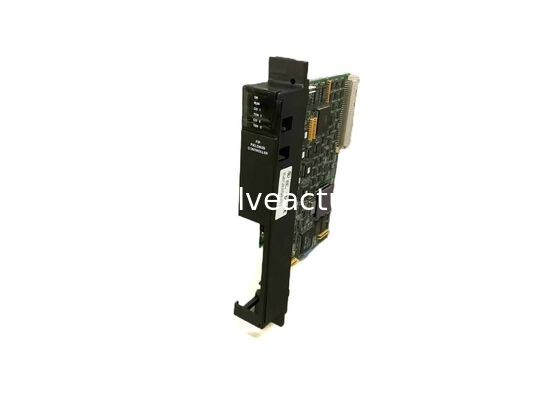

Ο ελεγκτής διαύλου FIP GE Fanuc IC697BEM741 καταλαμβάνει μια μόνο υποδοχή στο ράφι GE IC697 PLC VME Integrator (το ράφι IC697CHS782 ή το IC697CHS783). Ο ελεγκτής διαύλου FIP IC697BEM741 μπορεί να διαμορφωθεί με το λογισμικό προγραμματισμού Logicmaster Series 90-70 που βασίζεται στα Windows ή το λογισμικό προγραμματισμού CIMPLICITY Control 90. Ο ελεγκτής διαύλου IC697BEM741 διαθέτει 6 ενδείξεις LED στον μπροστινό πίνακα. Τα 2 επάνω φώτα LED (τα LED "MODULE OK" και "RUN") δείχνουν την κατάσταση λειτουργίας της μονάδας, ενώ τα 4 κάτω LED υποδεικνύουν την κατάσταση επικοινωνίας στη συσκευή. Ο ελεγκτής διαύλου IC697BEM741 διαθέτει επίσης ένα κουμπί απευθείας κάτω από τις ενδείξεις LED για τοπική επαναφορά. Διαθέτει έναν σειριακό σύνδεσμο 15 ακίδων που συνδέεται με έναν υπολογιστή για την αναβάθμιση του λειτουργικού υλικολογισμικού και διαθέτει επίσης 2 συνδέσμους FIP Bus 9 ακίδων (Κανάλια 1 και 2) για σύνδεση με 2 διαύλους FIP.

Τεχνικές Προδιαγραφές για το IC697BEM741
