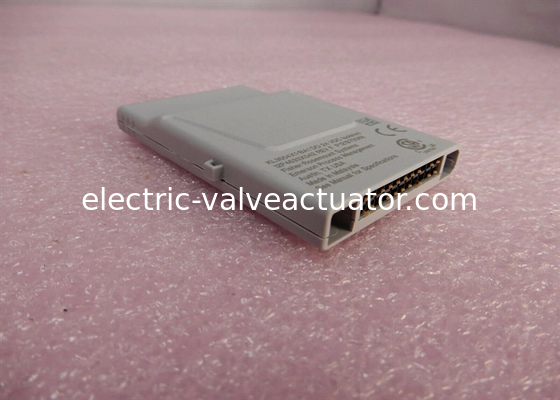

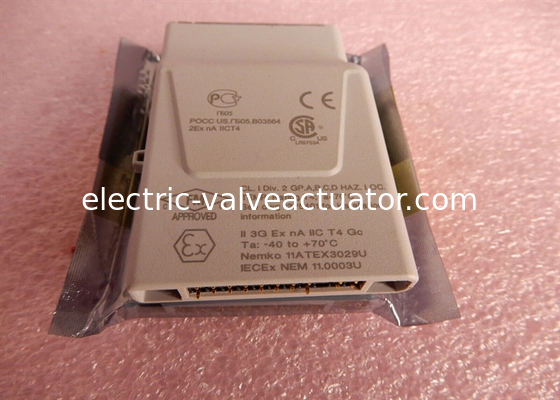

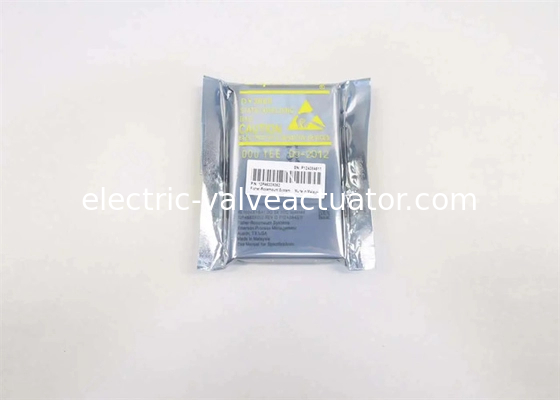

Εμέρσον KL3004 Ψηφιακή μονάδα εξόδου I O ολοκαίνουργιο αρχικό κουτί

Εμέρσον KL3004X1-BA1 Ψηφιακή Μονάδα Εσωτερικής Επικοινωνίας ολοκαίνουργιο αρχικό κουτί

Περιγραφή:

Προδιαγραφές ισχύος:

Δύναμη λεωφορείου:6.3 VDC σε 32 A
Δύναμη κυκλώματος πεδίου: 24 VDC σε 10 mA

Περιβαλλοντικές προδιαγραφές:

Θερμοκρασία περιβάλλοντος: -40°C έως +70°C
Σοκ: 10g 1⁄2 Sinewave για 11msec
Δονήσεις: 1 mm από κορυφή σε κορυφή από 2 έως 13,2 Hz· 0,7g από 13,2 έως 150 Hz
Αερομεταφερόμενοι ρυπαίνοντες: ISA-S71.04 1985 Αερομεταφερόμενοι ρυπαίνοντες κλάση G3
Σχετική υγρασία: 5 έως 95% Μη συμπυκνωτική
Σημαντική θέση του τερματικού τεμαχίου: 5C

Σημείωση: Ανατρέξτε στην ετικέτα του προϊόντος για τον σειριακό αριθμό, την τοποθεσία και την ημερομηνία κατασκευής.

Προειδοποίηση: Το προϊόν αυτό έχει ειδικές οδηγίες για την εγκατάσταση, την αφαίρεση και τη λειτουργία σε επικίνδυνες περιοχές.

Ανατρέξτε στο έγγραφο 12P5403 "DeltaVTM Electronic Marshalling Digital Automation System (CHARM υποσύστημα I/O) Ζώνη 2 εγκατάσταση"
Άλλες οδηγίες εγκατάστασης διατίθενται στο εγχειρίδιο "Εγκατάσταση υλικού της σειράς DeltaVTM S και της σειράς CHARMs".

Αφαίρεση και εισαγωγή:

Η μονάδα αυτή δεν μπορεί να αφαιρεθεί ή να εισαχθεί με το σύστημα ενεργοποιημένο.
Τα κυκλώματα πεδίου χωρίς σπινθήρες ΠΡΕΠΕΙ να απενεργοποιούνται πριν αφαιρεθεί και εισαχθεί ένα CHARM.

Για κυκλώματα χωρίς σπίθα, η ασφάλεια σε ένα τερματικό μπλοκ CHARM δεν μπορεί να αφαιρεθεί όταν ενεργοποιείται η ισχύς πεδίου.
Ένα σύστημα κλειδίσης εξασφαλίζει τη συμβατότητα μεταξύ ενός CHARM και του τερματικού μπλοκ CHARM όταν το CHARM είναι εγκατεστημένο στο τερματικό μπλοκ.

Τα πλήκτρα του τερματικού μπλοκ ρυθμίζονται αυτόματα την πρώτη φορά που το CHARM εγκαταστάθηκε στο τερματικό μπλοκ.

Για την εγκατάσταση άλλου τύπου CHARM σε ένα τερματικό μπλοκ, επαναφέρετε τα κλειδιά αφαιρώντας το τερματικό μπλοκ και απελευθερώνοντας τα κλειδιά από την κλειδωμένη θέση.

Συντήρηση και προσαρμογή:Η μονάδα αυτή δεν περιέχει χρήσιμα μέρη και δεν πρέπει να αποσυναρμολογείται για οποιονδήποτε λόγο.
Δεν απαιτείται βαθμονόμηση.
