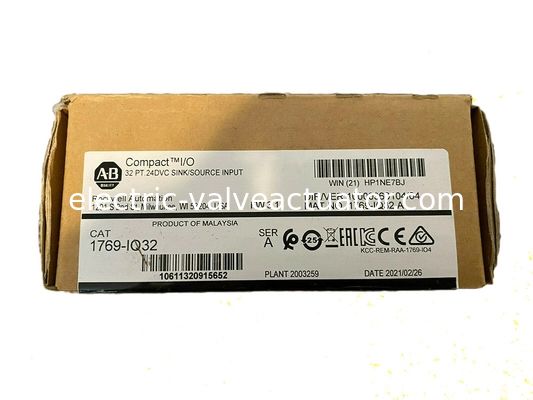

Μονάδα I/O 8ms Compact, Είσοδος 24VDC Allen Bradley 1769-IQ32

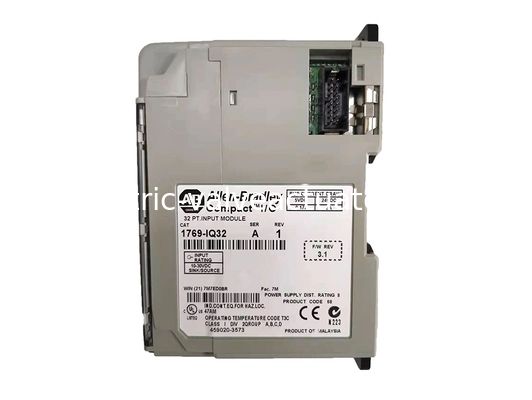

Η μονάδα AB Discrete Input με αριθμό καταλόγου 1769-IQ32 είναι μέρος της οικογένειας μονάδων Compact I/O που είναι συμβατή για χρήση με ελεγκτές MicroLogix 1500 και CompactLogix. Αυτή η μονάδα διαθέτει ειδικά κανάλια εισόδου υψηλής πυκνότητας, καθώς διαθέτει τριάντα δύο (32) κανάλια εισόδου 24VDC που υποστηρίζουν τόσο τη διαμόρφωση καλωδίωσης sinking όσο και sourcing.

Αυτή η μονάδα έχει βαθμολογία απόστασης τροφοδοσίας οκτώ (8) μονάδων. Αυτό σημαίνει ότι η μονάδα δεν πρέπει να εγκατασταθεί περισσότερο από οκτώ (8) μονάδες μακριά από την τροφοδοσία. Καθώς ορισμένοι ελεγκτές CompactLogix υποστηρίζουν την εγκατάσταση περισσότερων από οκτώ (8) μονάδων Compact I/O, πρέπει να εγκατασταθεί η κατάλληλη μονάδα τροφοδοσίας για να πληρούνται οι απαιτήσεις τροφοδοσίας του 1769-HSC και άλλων μονάδων Compact I/O. Το 1769-HSC ακολουθεί τη μέθοδο εγκατάστασης της υπάρχουσας βάσης CompactLogix I/O. Όταν εγκαθίσταται σε μια τράπεζα επέκτασης CompactLogix I/O, πρέπει να τηρείται η ίδια βαθμολογία απόστασης τροφοδοσίας.

Αυτή η μονάδα διαμορφώνεται χρησιμοποιώντας το λογισμικό προγραμματισμού RSLogix 500 όταν χρησιμοποιείται με ελεγκτή MicroLogix 1500 και RSLogix 5000 ή Studio 5000, ανάλογα με την αναθεώρηση υλικολογισμικού του χρησιμοποιούμενου ελεγκτή CompactLogix.
Αυτή η μονάδα έχει εύρος θερμοκρασίας λειτουργίας από 0°C έως +60°C (32°F έως +140°F) και θερμοκρασία αποθήκευσης από -40°C έως +85°C (-40°F έως +185°F) με υγρασία λειτουργίας από 0°C έως +60°C (32°F έως +140°F) και υψόμετρο λειτουργίας 2000 μέτρα (6561 πόδια). Έχει βαθμολογία κραδασμών λειτουργίας από 10 έως 500 Hz, 5G, 0,030 ίντσες μέγιστη τιμή αιχμής προς αιχμή και κρούση λειτουργίας 30G όταν είναι τοποθετημένη σε πίνακα και 20G για μονάδα τοποθετημένη σε DIN Rail.
