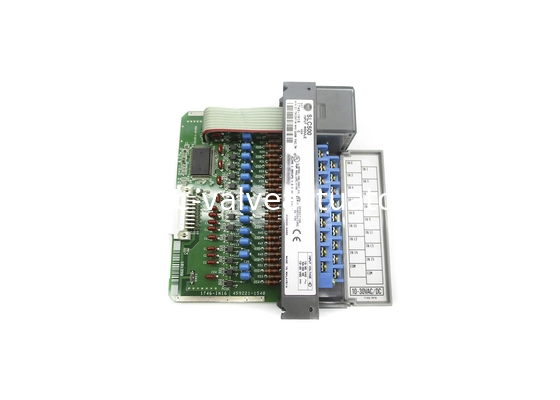

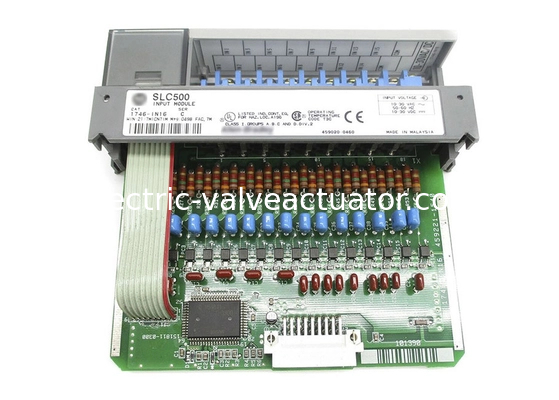

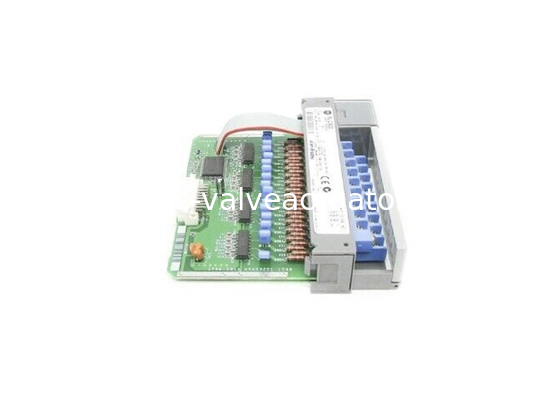

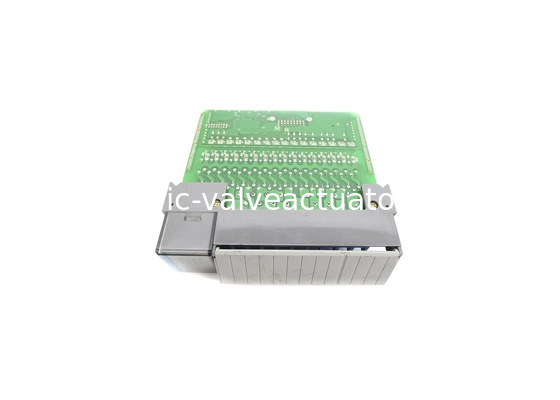

AB 1746-IN16, SLC 500 Ψηφιακή μονάδα εισόδου AC/DC, 24 Volts AC/DC Sink

Το AB 1746-IN16 είναι μια μονάδα εισόδου Sinking 24 VDC / 24VAC. Αυτή η μονάδα διαθέτει δεκαέξι (16) κανάλια sinking που μπορούν να χρησιμοποιηθούν για τη διασύνδεση με διακριτά σήματα εισόδου που λειτουργούν με εύρη τάσης 10-30 VDC και VAC.

Οι μονάδες εισόδου χρησιμοποιούνται από τον Προγραμματιζόμενο Λογικό Ελεγκτή (PLC) για τη διασύνδεση με τη διαδικασία. Η ενεργοποίηση κάθε μεμονωμένου καναλιού αντιπροσωπεύει την πραγματική κατάσταση της συσκευής. Κάθε κανάλι αυτής της μονάδας διαθέτει μια ειδική ένδειξη LED για να παρέχει οπτική ανατροφοδότηση εάν το κανάλι έχει ενεργή ισχύ ή όχι. Αυτά τα LED μπορούν επίσης να χρησιμοποιηθούν ως αναφορά αντιμετώπισης προβλημάτων, καθώς επιβεβαιώνει εάν το σήμα που προέρχεται από την πλευρά του πεδίου έχει φτάσει στη μονάδα.

Αυτή η μονάδα καταλαμβάνει μια μόνο υποδοχή σε οποιοδήποτε πλαίσιο 1746 SLC. Μπορεί να εγκατασταθεί στο τοπικό πλαίσιο μαζί με τον Επεξεργαστή PLC ή σε μια υποδοχή επέκτασης SLC. Τοποθετείται απευθείας στο πλαίσιο μέσω των παρεχόμενων αρσενικών συνδέσμων που είναι ευθυγραμμισμένοι με τους ενσωματωμένους συνδέσμους διαύλου του πλαισίου, παρόμοια με οποιαδήποτε μονάδα στο σύστημα SLC 500.

Αυτή η μονάδα παρουσιάζει ελαφρώς διαφορετική καθυστέρηση σήματος για τάσεις AC και DC. Για τάση AC, οι μεταβάσεις ON σε OFF και OFF σε ON παρουσιάζουν καθυστέρηση σήματος 25 ms, ενώ για τάση τροφοδοσίας DC η καθυστέρηση σήματος που παρατηρείται για τις μεταβάσεις ON σε OFF και OFF σε ON είναι και οι δύο 15 ms. Για να διαμορφώσετε αυτήν τη μονάδα ως μέρος του συστήματος SLC 500, πρέπει να εισαχθεί στη διαμόρφωση υλικού του λογισμικού RSLogix 500. Αυτό το λογισμικό είναι το κοινό λογισμικό προγραμματισμού για τη σειρά ελεγκτών SLC 500.
