GE FANUC IC697MDL241, 240 VAC Διακριτή Ενότητα Εισόδου κατασκευασμένη

GE FANUC IC697MDL241, Κατασκευασμένη μονάδα διακριτής εισόδου 240 VAC

Περιγραφή προϊόντος

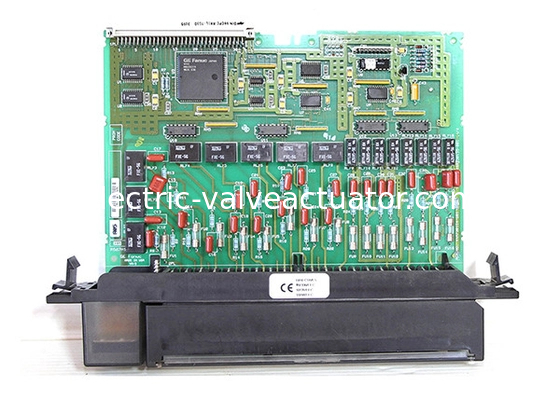

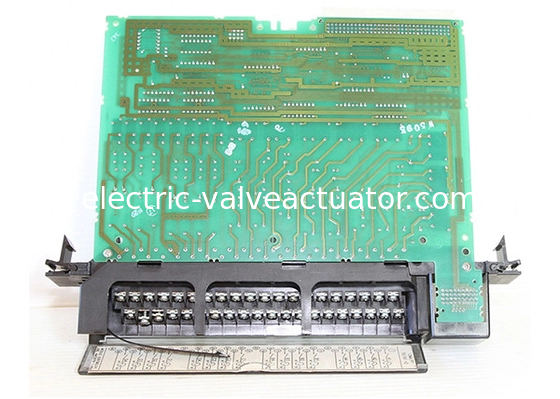

Το IC697MDL241 είναι μια μονάδα διακριτής εισόδου 240 VAC που κατασκευάζεται από την GE Fanuc. Τα κυριότερα χαρακτηριστικά αυτής της μονάδας περιλαμβάνουν 16 μεμονωμένα απομονωμένα σημεία, ένα φίλτρο εισόδου 20 ms και συμβατότητα με διακόπτες εγγύτητας. Η μονάδα IC697MDL241 έχει σχεδιαστεί για χρήση με PLC (ελεγκτή λογικής εγγύτητας). Κάθε απομονωμένη είσοδος μπορεί να χρησιμοποιηθεί σε ξεχωριστή φάση της παροχής AC.

Η είσοδος είναι αντιδραστική με τα χαρακτηριστικά ρεύματος-τάσης του προτύπου IEC. Τα χαρακτηριστικά είναι συμβατά με μια ποικιλία διακοπτών εγγύτητας. Η μονάδα IC697MDL241 είναι εξοπλισμένη με ενδείξεις LED, οι οποίες δείχνουν την κατάσταση ON-OFF κάθε σημείου στην πλευρά λογικής του κυκλώματος. Αυτά μπορούν να βρεθούν στο επάνω μέρος της μονάδας. Το IC697MDL241 είναι μηχανικά κλειδωμένο για να διατηρεί τη σωστή αντικατάσταση με παρόμοιο τύπο στο πεδίο. Οι αναφορές I/O είναι διαμορφώσιμες από τον χρήστη και δεν χρειάζονται διακόπτες DIP ή βραχυκυκλώματα. Η διαμόρφωση ολοκληρώνεται μέσω της λειτουργίας διαμόρφωσης του λογισμικού προγραμματισμού MS-DOS ή Windows που εκτελείται σε Windows 95 ή Windows NT μέσω Ethernet TCP/IP ή μέσω της θύρας SNP. Η λειτουργικότητα διαμόρφωσης λογισμικού προγραμματισμού είναι προεγκατεστημένη.

Το IC697MDL241 είναι συμβατό με μια σειρά συσκευών εισόδου, συμπεριλαμβανομένων κουμπιών, διακοπτών ορίου και διακοπτών επιλογής, καθώς και ηλεκτρονικών διακοπτών εγγύτητας, τόσο 2-αγωγών όσο και 3-αγωγών. Το κύκλωμα εισόδου είναι χωρητικό για να εξασφαλίσει χαμηλή απαγωγή θερμότητας, η οποία συμβάλλει στην αξιοπιστία και την εκτεταμένη διάρκεια ζωής της μονάδας. Τα χαρακτηριστικά ρεύματος εισόδου παρέχουν 10mA τυπικά στην κατάσταση ON και μπορούν να βυθίσουν έως και 5mA ρεύματος διαρροής όταν είναι OFF. Η μονάδα είναι συμβατή με μια ποικιλία διακοπτών εγγύτητας 2 και 3 καλωδίων.

Σχετικά με το IC697MDL241

Η μονάδα εισόδου IC697MDL241 είναι μια μονάδα διακριτής εισόδου που κατασκευάζεται από την GE Fanuc ως μέρος της σειράς 90-70. Λειτουργεί με ονομαστική τάση 240 Volts AC και διαθέτει 16 ξεχωριστά απομονωμένα σημεία με χρόνο φίλτρου εισόδου 20 χιλιοστών του δευτερολέπτου και συμβατότητα με διακόπτη εγγύτητας. Αυτή η μονάδα έχει σχεδιαστεί και προορίζεται για χρήση με Programmable Logic Controllers (PLCs) και κάθε απομονωμένη είσοδος μπορεί να λειτουργήσει ως μία φάση παροχής AC. Έχει επίσης εισόδους που είναι αντιδραστικές με τις ιδιότητες ρεύματος-τάσης του προτύπου IEC, οι οποίες είναι συμβατές με διαφορετικούς διακόπτες εγγύτητας. Η μονάδα GE Fanuc IC697MDL241 διαθέτει LED για την ένδειξη της κατάστασης on και off για κάθε ένα από τα σημεία στην πλευρά λογικής του κυκλώματος. Τα LED βρίσκονται στην κορυφή της μονάδας.

Η μονάδα διακριτής εισόδου GE Fanuc IC697MDL241 είναι μηχανικά κλειδωμένη για να παρέχει εύκολη αντικατάσταση με έναν αντίστοιχο τύπο μονάδας στο πεδίο. Οι χρήστες μπορούν να διαμορφώσουν τις αναφορές I/O και δεν απαιτούνται βραχυκυκλώματα ή διακόπτες DIP. Αυτές οι διαμορφώσεις μπορούν να ολοκληρωθούν μέσω της λειτουργικότητας διαμόρφωσης του λογισμικού προγραμματισμού Windows ή MS-DOS που εκτελείται στο λειτουργικό σύστημα Windows NT ή Windows 95 μέσω της θύρας SNP ή της θύρας Ethernet TCP/IP. Η λειτουργία διαμόρφωσης λογισμικού προγραμματισμού είναι προεγκατεστημένη. Η μονάδα IC697MDL241 ταιριάζει με μια συλλογή συσκευών εισόδου όπως διακόπτες ορίου, διακόπτες επιλογής, κουμπιά και ηλεκτρονικούς διακόπτες εγγύτητας 2 και 3 καλωδίων. Η μονάδα IC697MDL241 διαθέτει χωρητικό κύκλωμα εισόδου που διασφαλίζει ότι υπάρχει χαμηλή απαγωγή θερμότητας και αυτό συμβάλλει στην αξιοπιστία και τη μεγάλη διάρκεια ζωής της μονάδας. Έχει τυπικό ρεύμα εισόδου 10 milliamps στην κατάσταση on και μπορεί επίσης να βυθίσει ένα ρεύμα διαρροής έως και 5 milliamps στην κατάσταση off.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες

Προδιαγραφές16 μεμονωμένα απομονωμένεςΕίσοδοι ανά μονάδα500 volts RMS μεταξύ ομάδων εισόδου16 μεμονωμένα απομονωμένεςΑπομόνωση:1500 volts RMS - οποιαδήποτε είσοδος στο backplane500 volts RMS μεταξύ ομάδων εισόδουΡεύμα εισόδου:20mA (τυπικό) στην ονομαστική τάση (αντιδραστικό)
