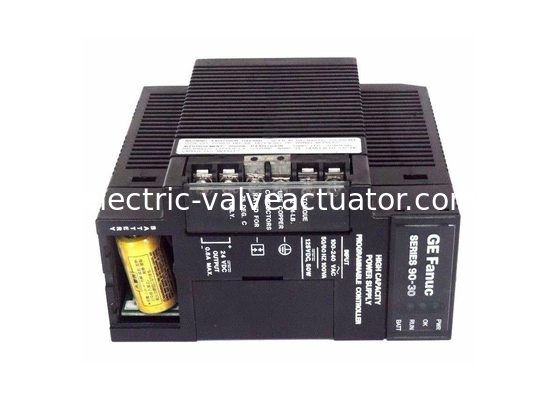

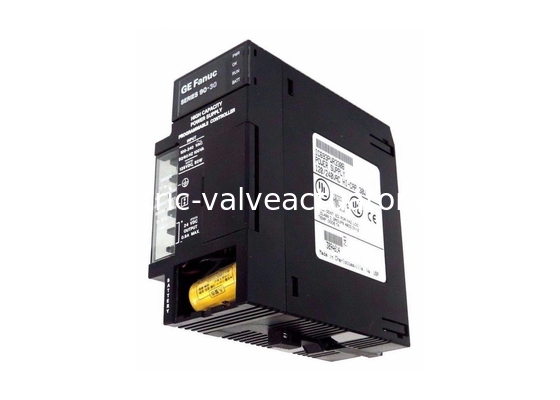

Μονάδα τροφοδοσίας ηλεκτρικής ενέργειας υψηλής χωρητικότητας σειράς 90-30 πλατφόρμας GE FANUC IC693PWR330

GE FANUC IC693PWR330, Μονάδα Τροφοδοσίας Υψηλής Ικανότητας

Πλατφόρμα Σειράς 90-30

Περιγραφή Προϊόντος

IC693PWR330 είναι μια Τροφοδοσία Υψηλής Ικανότητας με 30 watts έξοδο και 120/240 VAC/125 VDC Είσοδος. Υπάρχουν εφαρμογές που μπορεί να χρειάζονται υψηλή +5V ικανότητα ρεύματος που μπορεί να μην υπάρχει με την τυπική τροφοδοσία (IC693PWR321). Επομένως, αυτή η τροφοδοσία υψηλής χωρητικότητας επιτρέπει σε καθένα από τα 30 watts να χρησιμοποιηθεί από την τροφοδοσία +5V. Το IC693PWR330 μπορεί να λειτουργήσει από μια πηγή τάσης εισόδου εντός της περιοχής των 85 έως 264 VAC ή 100 έως 300 VDC. Αυτή η τροφοδοσία προσφέρει έξοδο +5 VDC, +24 VDC Έξοδοι ρελέ ισχύος που διανέμουν ισχύ σε κυκλώματα στις μονάδες ρελέ εξόδου Σειράς 90-30. Ένα απομονωμένο +24 VDC που χρησιμοποιείται εσωτερικά από ορισμένες μονάδες μπορεί να χρησιμοποιηθεί για να προσφέρει εξωτερική ισχύ για μονάδες εισόδου 24 VDC. Το IC693PWR330 έχει συνδέσεις καλωδίωσης πεδίου για το Τροφοδοτικά AC/DC. Αυτά τα δύο τροφοδοτικά αποτελούνται από 6 ακροδέκτες που χρησιμοποιούνται για τη σύνδεση του χρήστη. Αυτές οι συνδέσεις περιλαμβάνουν: Πηγή ρεύματος AC, πηγή ρεύματος 20 VAC και καλώδια γείωσης από την πηγή ρεύματος 240 VAC. Είναι συνδεδεμένα στο σύστημα μέσω των 3 επάνω ακροδεκτών στο μπροστινό μέρος της τροφοδοσίας. Η ευαισθησία τους σε ένα τροφοδοτικό AC/DC είναι συνήθως χαμηλή.

Το IC693PWR330 περιέχει συσκευές προστασίας υπέρτασης εισόδου που έχουν εσωτερική σύνδεση στην ακίδα 4 που βρίσκεται στη λωρίδα ακροδεκτών χρήστη. Αυτή η ακίδα συνδέεται με την ακίδα 3 με το προσφερόμενο βραχυκυκλωμένο βραχυκυκλωτήρα που είναι καλά ρυθμισμένο στην εταιρεία. Ο βραχυκυκλωμένος βραχυκυκλωτήρας μπορεί να αφαιρεθεί για να καταστήσει τον χαρακτήρα μη λειτουργικό σε περίπτωση που δεν απαιτείται προστασία υπέρτασης από τις ακίδες 3 και 4. Απαιτεί επίσης προστασία υπερρρεύματος η οποία προσφέρεται από την έξοδο λογικής 5V η οποία είναι ηλεκτρονικά περιορισμένη σε 3,5 αμπέρ (7 αμπέρ για τροφοδοτικά υψηλής χωρητικότητας). Όποτε υπάρχει υπερβολικό φορτίο, ανιχνεύεται στο εσωτερικό, γεγονός που μπορεί να οδηγήσει στο κλείσιμο της τροφοδοσίας. Μια εσωτερική ασφάλεια στην είσοδο λειτουργεί ως εφεδρική ισχύς σε περίπτωση τέτοιων συμβάντων. Προστατεύει επίσης την τροφοδοσία από εσωτερικά σφάλματα τροφοδοσίας.

Η τροφοδοσία υψηλής χωρητικότητας GE Fanuc IC693PWR330 είναι μια αρθρωτή μονάδα τροφοδοσίας για το σύστημα ελέγχου PLC Σειράς 90-30. Οι τροφοδοσίες GE Fanuc Series 90-30 είναι αρθρωτά σχεδιασμένες για να επιτρέπουν την άμεση σύνδεση στην αριστερή υποδοχή όλων των πλακών βάσης Series 90-30, μειώνοντας έτσι τον χρόνο και το κόστος εγκατάστασης. Η τροφοδοσία IC693PWR330 ανήκει στη σειρά εισόδου AC/DC υψηλής χωρητικότητας και είναι ικανή να λειτουργεί από μια πηγή τάσης εισόδου στην περιοχή των 85 Volts AC έως 264 Volts AC ή 100 Volts DC έως 300 Volts DC. Η τροφοδοσία IC693PWR330 έχει σχεδιαστεί για εφαρμογές που απαιτούν περισσότερα από 5 Volts DC και περισσότερα από ό,τι μπορεί να παρέχει η τυπική μονάδα τροφοδοσίας IC693PWR321 και επιτρέπει τη χρήση όλης της χωρητικότητας εξόδου 30 Watts από την τροφοδοσία +5 Volts DC.

Η τροφοδοσία GE Fanuc IC693PWR330 έχει τυπική χωρητικότητα εξόδου 5 Volts DC με συνολική ισχύ εξόδου 30 Watts. Έχει επίσης έξοδο ρελέ 24 Volts DC με ισχύ 15 Watts, η οποία παρέχει ισχύ σε κυκλώματα στις μονάδες ρελέ εξόδου Σειράς 90-30 και μια απομονωμένη έξοδο 24 Volts DC με συνολική ισχύ 20 Watts, η οποία χρησιμοποιείται εσωτερικά από ορισμένες μονάδες I/O και μπορεί επίσης να χρησιμοποιηθεί για την παροχή εξωτερικής ισχύος για μονάδες εισόδου 24 Volts DC. Η τροφοδοσία IC693PWR330 έχει ονομαστική τάση εισόδου 120/240 Volts AC ή 125 Volts DC και αποδεκτή περιοχή τάσης λειτουργίας 85 έως 264 Volts AC ή 100 έως 300 Volts DC. Η τροφοδοσία IC693PWR330 έχει ελάχιστο χρόνο διατήρησης 20 χιλιοστών του δευτερολέπτου και μέγιστο όριο προστασίας υπερρρεύματος 7 Amps στην έξοδο 5 Volts DC.
