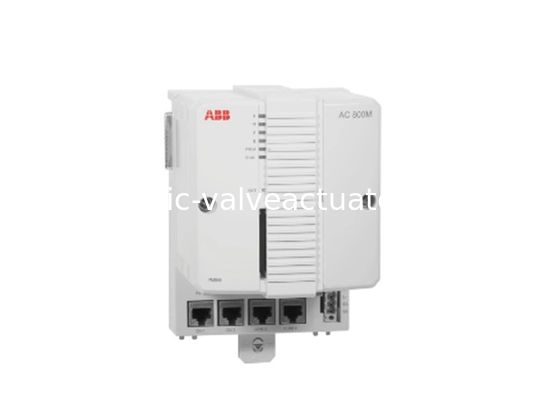

PM858K01 3BSE082895R1 Ψηφιακή μονάδα I O 24 V DC (19.2-30 V DC) 210 / 360 mA

Name: PM858K01 3BSE082895R1 Ψηφιακή μονάδα I O 24 V DC (19.2-30 V DC) 210 / 360 mA
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: PM858K01 3BSE082895R1
Price: 210.00 USD
Availability: InStock

Ονομασία μάρκας:	ABB
Αριθμός μοντέλου:	PM858K01 3BSE082895R1
Τροποποιημένο:	1
τιμή:	Negotiations

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Ινδία

Ρεύμα I/O, DC:

500mA

24 τύπος κατανάλωσης Β:

140 MA

Θερμοκρασία, λειτουργία:

0 έως +55 °C

Θερμοκρασία, αποθήκευση:

-25 έως +70 °C

Συσκευασία λεπτομέρειες:

Νέο πρωτότυπο κουτί

Περιγραφή του προϊόντος

PM858K01 3BSE082895R1 Μονάδα Ψηφιακών Εισόδων/Εξόδων 24 V DC (19.2-30 V DC) 210 / 360 mA

Η πλακέτα CPU περιέχει τον μικροεπεξεργαστή και τη μνήμη RAM, ένα ρολόι πραγματικού χρόνου, ενδείξεις LED, το κουμπί INIT και μια διεπαφή CompactFlash.
Η βασική πλάκα του ελεγκτή PM858 διαθέτει δύο θύρες Ethernet RJ45 (CN1, CN2) για σύνδεση στο Δίκτυο Ελέγχου και δύο σειριακές θύρες RJ45 (COM3, COM4). Μία από τις σειριακές θύρες (COM3) είναι μια θύρα RS-232C με σήματα ελέγχου μόντεμ, ενώ η άλλη θύρα (COM4) είναι απομονωμένη και χρησιμοποιείται για τη σύνδεση ενός εργαλείου διαμόρφωσης. Ο ελεγκτής υποστηρίζει πλεονασμό CPU για υψηλότερη διαθεσιμότητα (CPU, CEX-Bus, διεπαφές επικοινωνίας και S800 I/O).

Απλές διαδικασίες προσάρτησης / αποσύνδεσης σε ράγα DIN, χρησιμοποιώντας τον μοναδικό μηχανισμό slide & lock. Όλες οι βασικές πλάκες παρέχονται με μια μοναδική διεύθυνση Ethernet που παρέχει σε κάθε CPU μια ταυτότητα υλικού. Η διεύθυνση μπορεί να βρεθεί στην ετικέτα διεύθυνσης Ethernet που είναι προσαρτημένη στη βασική πλάκα TP830.

(Συμβατό μόνο με System 800xA 6.0.2, Compact Control Builder 6.0.0-1 και μεταγενέστερα. Δείτε την Ενημέρωση Προϊόντος για περισσότερες πληροφορίες.)

Χαρακτηριστικά και πλεονεκτήματα

• Αξιοπιστία και απλές διαδικασίες διάγνωσης βλαβών
• Δομοστοιχικότητα, που επιτρέπει την επέκταση βήμα προς βήμα
• Προστασία κατηγορίας IP20 χωρίς την απαίτηση περιβλημάτων
• Ο ελεγκτής μπορεί να διαμορφωθεί με το 800xA control builder
• Ο ελεγκτής διαθέτει πλήρη πιστοποίηση EMC
• Τμηματοποιημένο CEX-Bus χρησιμοποιώντας ένα ζεύγος BC810 / BC820
• Υλικό βασισμένο σε πρότυπα για βέλτιστη συνδεσιμότητα επικοινωνίας
(Ethernet, PROFIBUS DP, κ.λπ.)
• Ενσωματωμένες πλεονάζουσες θύρες επικοινωνίας Ethernet

Γενικές πληροφορίες

Αριθμός άρθρου	3BSE082895R1 (PM858K01)
Πλεονασμός	Όχι
Υψηλή Ακεραιότητα	Όχι
Συχνότητα ρολογιού	33 Mhz
Απόδοση, 1000 λογικές πράξεις	0,36 ms
Απόδοση	0,36 ms
Μνήμη	16 MB
RAM διαθέσιμη για εφαρμογή	7,147 MB
Μνήμη Flash για αποθήκευση	Ναι

Λεπτομερή δεδομένα

Τύπος επεξεργαστή	MPC866
Χρόνος αλλαγής σε red. conf.	max 10 ms
Αριθμός εφαρμογών ανά ελεγκτή	32
Αριθμός προγραμμάτων ανά εφαρμογή	64
Αριθμός διαγραμμάτων ανά εφαρμογή	128
Αριθμός εργασιών ανά ελεγκτή	32
Αριθμός διαφορετικών χρόνων κύκλου	32
Χρόνος κύκλου ανά προγράμματα εφαρμογής	Έως 1 ms
Flash PROM για αποθήκευση υλικολογισμικού	4 MB
Τροφοδοσία	24 V DC (19.2-30 V DC)
Κατανάλωση ρεύματος +24 V typ/max	210 / 360 mA
Διασπορά ισχύος typ.	5,1 W (8,6 W max)
Είσοδος κατάστασης πλεονάζουσας τροφοδοσίας	Ναι
Ενσωματωμένη εφεδρική μπαταρία	Λιθίου, 3,6 V
Σταθερότητα ρολογιού πραγματικού χρόνου	100 ppm (περίπου 1 h/έτος)
Συγχρονισμός ρολογιού	1 ms μεταξύ ελεγκτών AC 800M με πρωτόκολλο CNCP
Ουρά συμβάντων στον ελεγκτή ανά πελάτη OPC	Έως 3000 συμβάντα
AC 800M ταχύτητα μετάδοσης στον διακομιστή OPC	36-86 συμβάντα/δευτ., 113-143 μηνύματα δεδομένων/δευτ.
Μονάδες επικοινωνίας στο δίαυλο CEX	12
Ρεύμα τροφοδοσίας στο δίαυλο CEX	Μέγιστο 2,4 A
Συστάδες I/O στο Modulebus με μη πλεονάζουσα CPU	1 ηλεκτρική + 7 οπτικές
Συστάδες I/O στο Modulebus με πλεονάζουσα CPU	7 οπτικές
Χωρητικότητα I/O στο Modulebus	Μέγιστο 96 (μονό PM866) ή 84 (πλεονάζον PM866) μονάδες I/O
Ρυθμός σάρωσης Modulebus	0 - 100 ms (πραγματικός χρόνος ανάλογα με τον αριθμό των μονάδων I/O)
Ρεύμα τροφοδοσίας στο Electrical Modulebus	24 V : max 1.0 A 5 V : max 1.5 A
Κανάλια Ethernet	2
Διεπαφή Ethernet	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, θηλυκό (8-πόλων)
Πρωτόκολλο Δικτύου Ελέγχου	MMS (Manufacturing Message Service) και IAC (Inter Application Communication)
Συνιστώμενη ραχοκοκαλιά Δικτύου Ελέγχου	100 Mbit/s switched Ethernet
Διεπαφή RS-232C	2 (ένα γενικό, 1 για εργαλείο σέρβις)
Διεπαφή RS-232C (COM3) (μόνο μη πλεονάζουσα)	RS-232C, 75-19 200 baud, RJ-45 θηλυκό (8-πόλων), μη οπτικά απομονωμένο, πλήρης υποστήριξη RTS-CTS
Διεπαφή RS-232C (COM4) (μόνο μη πλεονάζουσα)	RS-232C, 9 600 baud, RJ-45 θηλυκό (8-πόλων), οπτικά απομονωμένο, χωρίς υποστήριξη RTS-CTS

Περιβαλλοντικές συνθήκες και πιστοποίηση

Θερμοκρασία, Λειτουργίας	+5 έως +55 °C (+41 έως +131 °F)
Θερμοκρασία, Αποθήκευσης	-40 έως +70 °C (-40 έως +158 °F)
Αλλαγές θερμοκρασίας	3 °C/λεπτά σύμφωνα με IEC/EN 61131-2
Υψόμετρο	2000 m σύμφωνα με IEC/EN 61131-2
Βαθμός ρύπανσης	Βαθμός 2 σύμφωνα με IEC/EN 61131-2
Προστασία από διάβρωση	Συμβατό με G3 με ISA 71.04
Σχετική υγρασία	5 έως 95 %, μη συμπυκνωμένη
Εκπεμπόμενος θόρυβος	< 55 dB (A)
Δόνηση	10 < f < 50 Hz: πλάτος 0,0375 mm, 50 < f < 150 Hz: επιτάχυνση 0,5 g, 5 < f < 500 Hz: επιτάχυνση 0,2 g
Ονομαστική τάση μόνωσης	500 V a.c.
Τάση διηλεκτρικής δοκιμής	50 V
Κατηγορία προστασίας	IP20 σύμφωνα με EN 60529, IEC 529
Εκπομπές & Ανοσία	EN 61000-6-4, EN 61000-6-2
Περιβαλλοντικές συνθήκες	Βιομηχανικές
Σήμανση CE	Ναι
Ηλεκτρική ασφάλεια	EN 50178, IEC 61131-2, UL 508
Επικίνδυνη τοποθεσία	cULus Class 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
Ναυτιλιακά πιστοποιητικά	DNV-GL
Έγκριση TUV	Όχι
Συμμόρφωση RoHS	EN 50581:2012
Συμμόρφωση WEEE	DIRECTIVE/2012/19/EU
