GE FANUC IC693CHS391, Πλάκα επέκτασης με δέκα τρύπες, βάση I / O CPU, ψηφιακή μονάδα I / O

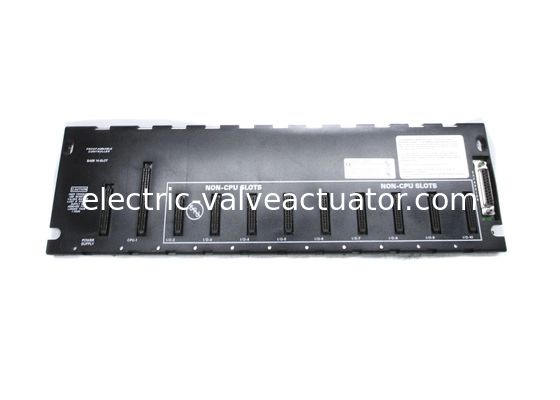

Η GE Fanuc IC693CHS391 είναι μια πλάκα επέκτασης με δέκα υποδοχές.

Αυτή η πλάκα επέκτασης έχει σχεδιαστεί με μια υποδοχή στο αριστερό άκρο της βασικής πλάκας ειδικά για την παροχή ρεύματος. Το μοναδικό μέγεθος αυτής της υποδοχής διασφαλίζει ότι είναι συμβατή μόνο με μια παροχή ρεύματος.
Ο χρήστης θα πρέπει να διασφαλίσει ότι το IC693CHS391 είναι συνδεδεμένο στην CPU στην πρώτη υποδοχή της βασικής πλάκας.Η πρώτη υποδοχή της βασικής πλάκας υποστηρίζει τη μονάδα CPU που φέρει την ετικέτα CPU/1. Αυτή η μονάδα επιτρέπεται να έχει μόνο μία βασική πλάκα CPU ανά σύστημα.

Εάν υπάρχει περισσότερη από μία βασική πλάκα στο σύστημα, τότε μια άλλη πρέπει να είναι είτε απομακρυσμένη είτε πλάκα επέκτασης. Το IC693CHS391 αποτελείται από πολλές υποδοχές, από τις οποίες ο αριθμός υποδοχής 2 και οι υποδοχές πάνω από αυτήν θα έχουν ένα μοναδικό μέγεθος που χρησιμοποιείται για τη σύνδεση είτε μονάδων επιλογών είτε μονάδων I/O.

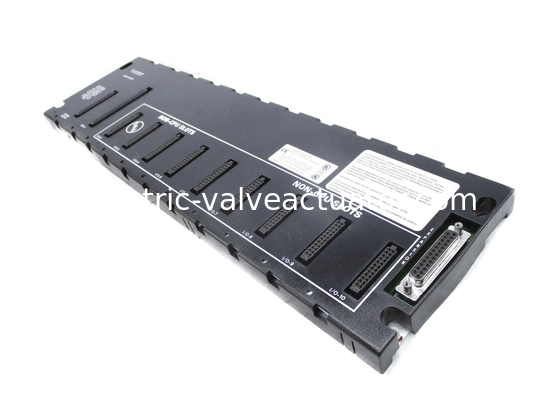

Αυτή η μονάδα παρέχεται με έναν θηλυκό σύνδεσμο 25 ακίδων στο δεξί της άκρο για σύνδεση με την απομακρυσμένη ή την πλάκα επέκτασης. Τόσο οι απομακρυσμένες όσο και οι πλάκες επέκτασης θα πρέπει να συνδέονται στο σύστημα με μια CPU. Ο αριθμός αυτών των βασικών πλακών που υποστηρίζονται από ένα σύστημα εξαρτάται κυρίως από τον τύπο της CPU που χρησιμοποιείται. Μπορούν να χρησιμοποιηθούν το πολύ τέσσερις βασικές πλάκες εάν χρησιμοποιούνται οι CPU 341,340 και 331, διαφορετικά μπορούν να χρησιμοποιηθούν το πολύ επτά βασικές πλάκες με CPU 350. Το σύστημα με απομακρυσμένες βασικές πλάκες απαιτεί ένα καλώδιο μικρότερο από 700 πόδια, ενώ το σύστημα απαιτεί λιγότερο από 50 πόδια για επέκταση και βασική πλάκα CPU. Τόσο οι απομακρυσμένες όσο και οι πλάκες επέκτασης σχετίζονται με τον διακόπτη DIP.

Η βασική πλάκα GE Fanuc IC693CHS391 είναι μια πλάκα επέκτασης που έχει σχεδιαστεί και κατασκευαστεί για εγκατάσταση στα PLC GE Fanuc Series 90-30. Η πλάκα επέκτασης IC693CHS391 μπορεί να χρησιμοποιηθεί για την επέκταση ενός PLC, ώστε να μπορεί να φιλοξενήσει περισσότερες μονάδες I/O και συσκευές πεδίου και έτσι να μπορεί να χειριστεί περισσότερες εφαρμογές και εξειδικευμένες μεγάλης κλίμακας εφαρμογές. Διαθέτει 10 υποδοχές για τη φιλοξενία μονάδων εισόδου και εξόδου και άλλων συσκευών. Η αριστερή υποδοχή της πλάκας επέκτασης IC693CHS391 περιέχει μια μονάδα παροχής ρεύματος. Διαθέτει ένα ανοιχτό περίβλημα που διευκολύνει την εγκατάσταση ή την αφαίρεση, αλλά αυτό το καθιστά επίσης ευάλωτο σε πράγματα όπως η σκόνη ή η υγρασία που μπορεί να το καταστρέψουν ή να επηρεάσουν τη λειτουργία του. Αυτή η βασική πλάκα διαθέτει επίσης έναν διακόπτη DIP.

Η πλάκα επέκτασης GE Fanuc Series 90-30 IC693CHS391 μπορεί να συνδεθεί σε μια απομακρυσμένη βασική πλάκα GE Series 90-30 με τον θηλυκό σύνδεσμο 25 ακίδων που βρίσκεται στη δεξιά της πλευρά και με ένα καλώδιο που μπορεί να έχει μήκος έως και 700 μέτρα. Η πλάκα επέκτασης IC693CHS391 διαθέτει μια ειδική υποδοχή μόνο για CPU και αυτή η βασική πλάκα πρέπει είτε να φιλοξενεί μια CPU είτε να συνδέεται με μια άλλη βασική πλάκα στο σύστημα PLC που φιλοξενεί μια CPU. Διαφορετικές CPU Series 90-30 μπορούν να φιλοξενήσουν διαφορετικό αριθμό πλακών επέκτασης όπως η πλάκα επέκτασης IC693CHS391. Ορισμένες CPU Series 90-30 μπορούν να φιλοξενήσουν 4 βασικές πλάκες κάθε φορά, ενώ άλλες μπορούν να φιλοξενήσουν έως και 7 βασικές πλάκες ταυτόχρονα. Η πλάκα επέκτασης IC693CHS391 μπορεί να συνδεθεί σε έναν υπολογιστή εάν χρησιμοποιεί μια κάρτα PCI.

Για να συνδεθεί με μια απομακρυσμένη βασική πλάκα, η πλάκα επέκτασης IC693CHS391 απαιτεί ένα καλώδιο με μήκος μικρότερο από 700 πόδια. Η βασική πλάκα δεν μπορεί να χρησιμοποιηθεί ως μια ενιαία οντότητα. Μπορεί είτε να συνδεθεί σε μια συσκευή PLC είτε σε έναν προσωπικό υπολογιστή που χρησιμοποιεί μια κάρτα PCI. Μπορεί να συνδεθεί σε έως και 7 CPU κάθε φορά, ανάλογα με το μοντέλο των CPU που χρησιμοποιούνται. Η βασική πλάκα IC693CHS391 μπορεί να τοποθετηθεί είτε κάθετα είτε οριζόντια, ανάλογα με τη διάταξη του PLC ή της CPU. Η θερμοκρασία περιβάλλοντος θα πρέπει πάντα να είναι εντός του καθορισμένου εύρους. Η πλάκα θα πρέπει να φυλάσσεται μακριά από πιτσιλιές νερού και πηγές σκόνης, βρωμιάς και επιβλαβών χημικών ουσιών. Η βασική πλάκα IC693CHS391 είναι πιστοποιημένη από διάφορα παγκόσμια περιβαλλοντικά και βιομηχανικά πρότυπα.
