AI890 3BSC690071R1 ABB S800 μονάδες I/O Ψηφιακή μονάδα I/O 0 / 22 mA 1,5 W

Name: AI890 3BSC690071R1 ABB S800 μονάδες I/O Ψηφιακή μονάδα I/O 0 / 22 mA 1,5 W
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI890
Price: 210.00 USD
Availability: InStock

Ονομασία μάρκας:	ABB
Αριθμός μοντέλου:	AI890
Τροποποιημένο:	1
τιμή:	Negotiations

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Ελβετία

Προδιαγραφή σημάτων:

3-καλώδιο Ε&ΤΑ: Pt100, Cu10, NI100, Ni120 και ανθεκτικό ποτενσιόμετρο

Εκτιμημένη τάση μόνωσης:

50V

Διηλεκτρική τάση δοκιμής:

500VAC

Τρέχουσα κατανάλωση +5 Β Modulebus:

70mA

Διαρροή εξουσίας:

1,6W

Συσκευασία λεπτομέρειες:

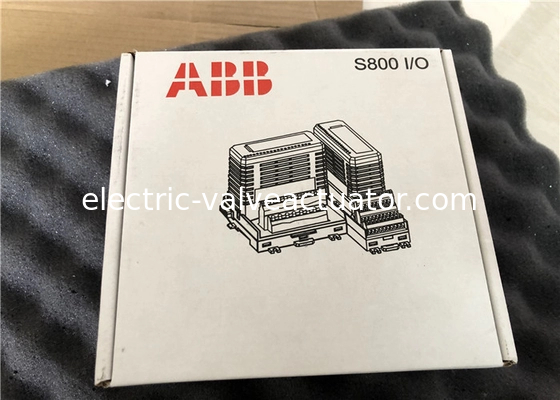

Νέο πρωτότυπο κουτί

Περιγραφή του προϊόντος

AI890 3BSC690071R1 ABB S800 I/O modules Digital I O Module 0 / 22 mA 1.5 W

Η μονάδα αναλογικής εισόδου AI890 διαθέτει 8 κανάλια. Η μονάδα περιλαμβάνει εξαρτήματα προστασίας εγγενούς ασφάλειας σε κάθε κανάλι για σύνδεση με εξοπλισμό διεργασίας σε επικίνδυνες περιοχές χωρίς την ανάγκη πρόσθετων εξωτερικών συσκευών.

Κάθε κανάλι μπορεί να είναι είτε είσοδος ρεύματος είτε τροφοδοσία και παρακολούθηση ενός πομπού διεργασίας δύο καλωδίων. Η είσοδος ρεύματος προορίζεται για εξωτερικά τροφοδοτούμενους πομπούς. Η πτώση τάσης εισόδου του ρεύματος εισόδου είναι συνήθως 3 V, συμπεριλαμβανομένου του PTC. Η τροφοδοσία πομπού για κάθε κανάλι είναι σε θέση να παρέχει τουλάχιστον 15 V σε ρεύμα βρόχου 20 mA για την τροφοδοσία πομπών διεργασίας με πιστοποίηση Ex και περιορίζεται στα 23 mA σε συνθήκες υπερφόρτωσης. Και τα οκτώ κανάλια είναι απομονωμένα από το ModuleBus και την παροχή ρεύματος σε μία ομάδα. Η τροφοδοσία των σταδίων εισόδου μετατρέπεται από τα 24 V στις συνδέσεις παροχής ρεύματος.

Τα TU890 και TU891 Compact MTU μπορούν να χρησιμοποιηθούν με αυτήν τη μονάδα και επιτρέπουν τη σύνδεση δύο καλωδίων με τις συσκευές διεργασίας χωρίς πρόσθετους ακροδέκτες. TU890 για εφαρμογές Ex και TU 891 για μη Ex εφαρμογές.

Χαρακτηριστικά και οφέλη

• 8 κανάλια για 0...20 mA ή 4...20 mA, μονοπολικές μη συμμετρικές είσοδοι.

• 1 ομάδα 8 καναλιών απομονωμένων από τη γείωση.

• Τροφοδοσία και παρακολούθηση για πομπούς δύο καλωδίων με πιστοποίηση Ex.

• Μη ενεργειακές αναλογικές είσοδοι για εξωτερικά τροφοδοτούμενες πηγές.

Γενικές πληροφορίες

Τύπος	Αναλογική είσοδος
Προδιαγραφή σήματος	0...20 mA
Αριθμός άρθρου	3BSC690071R1
Αριθμός καναλιών	8
Τύπος σήματος	Μονοπολική μη συμμετρική
HART	Όχι
SOE	Όχι
Πλεονασμός	Όχι
Υψηλή ακεραιότητα	Όχι
Εγγενής ασφάλεια	Ναι
Μηχανισμός	S800

Λεπτομερή δεδομένα

Ανάλυση	12 bit
Απομόνωση	Ομαδική απομόνωση από τη γείωση
Υπο/υπερβολική περιοχή	0 / 22 mA
Σφάλμα	Μέγ. 0,1%
Μετατόπιση θερμοκρασίας	Τυπ. 50 ppm/°C Μέγ. 100 ppm/°C
Φίλτρο εισόδου (χρόνος ανόδου 0-90%)	75 ms
Χρόνος κύκλου ενημέρωσης	5 ms
Περιορισμός ρεύματος	Ενσωματωμένη τροφοδοσία πομπού περιορισμένου ρεύματος
CMRR, 50Hz, 60Hz	>80 dB
NMRR, 50Hz, 60Hz	>20 dB
Ονομαστική τάση μόνωσης	50 V
Τάση διηλεκτρικής δοκιμής	500 V a.c.
Διασπορά ισχύος	1,5 W
Κατανάλωση ρεύματος +5 V Modulebus	Τυπ. 70 mA, Μέγ. 150 mA
Κατανάλωση ρεύματος +24 V εξωτερική	Τυπ. 220 mA, Μέγ. <300 mA

Διαγνωστικά

Μπροστινά LED	F(σφάλμα), R(λειτουργία), W(προειδοποίηση)
Εποπτεία	Εσωτερική παροχή διεργασίας
Ένδειξη κατάστασης εποπτείας	Σφάλμα μονάδας, Προειδοποίηση μονάδας, Σφάλμα καναλιού

Περιβάλλον και πιστοποίηση

Σήμα CE	Ναι
Ηλεκτρική ασφάλεια	IEC 61131-2, FM
Επικίνδυνη τοποθεσία	C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
Ναυτιλιακή πιστοποίηση	ABS, BV, DNV-GL, LR, RS, CCS
Βαθμός προστασίας	IP20 σύμφωνα με το IEC 60529
Διαβρωτική ατμόσφαιρα ISA-S71.04	G3
Κλιματικές συνθήκες λειτουργίας	0 έως +55 °C (Αποθήκευση -40 έως +70 °C), RH=5 έως 95 % χωρίς συμπύκνωση, IEC/EN 61131-2
Βαθμός ρύπανσης	Βαθμός 2, IEC 60664-1
Μηχανικές συνθήκες λειτουργίας	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Κατηγορίες υπέρτασης	IEC/EN 60664-1, EN 50178
Κατηγορία εξοπλισμού	Κατηγορία I σύμφωνα με το IEC 61140; (προστασία γείωσης)
Μέγιστη θερμοκρασία περιβάλλοντος	55 °C (131 °F), για κάθετη τοποθέτηση σε compact MTU 40 °C (104 °F)
Συμμόρφωση RoHS	EN 50581:2012
Συμμόρφωση WEEE	ΟΔΗΓΙΑ/2012/19/EU
