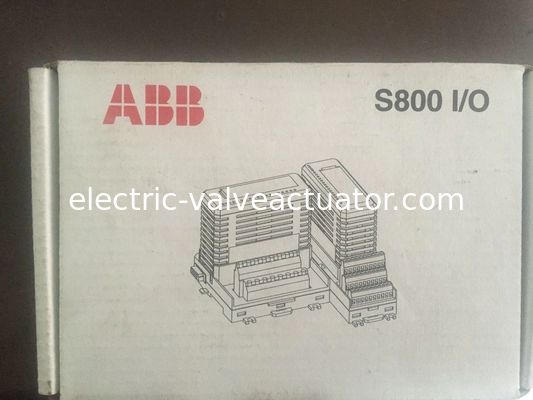

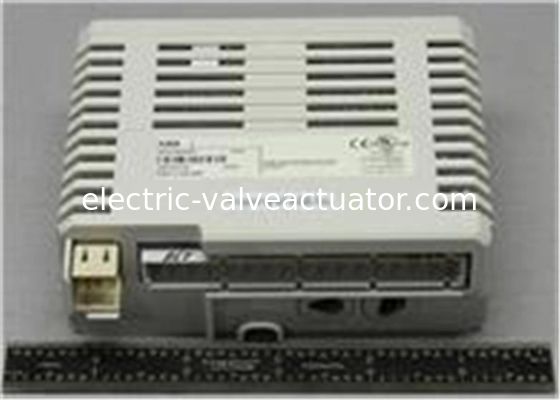

ABB AI843 Μονάδα Αναλογικής Εισόδου TC/mV 3BSE028925R1 -30 mV έως +75 mV

Name: ABB AI843 Μονάδα Αναλογικής Εισόδου TC/mV 3BSE028925R1 -30 mV έως +75 mV
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI843
Price: 210.00 USD
Availability: InStock

Ονομασία μάρκας:	ABB
Αριθμός μοντέλου:	AI843
Τροποποιημένο:	1
τιμή:	Negotiations

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Ινδία (IN)

Εκτιμημένη τάση μόνωσης:

50V

Τάση διηλεκτρικής δοκιμής::

500VAC

Τρέχουσα κατανάλωση +5 Β Modulebus:

70mA

Διαρροή εξουσίας:

1,6W

Συσκευασία λεπτομέρειες:

Νέο πρωτότυπο κουτί

Επισημαίνω:

Μονάδα εισόδου ABB AI843 TC/mV

Μονάδα αναλογικής εισόδου ABB AI843 -30mV έως +75mV

Μονάδα ABB AI843 για ελεγκτή ESP

Περιγραφή του προϊόντος

ΑΜΒ AI843 TC/mV Αναλογική μονάδα εισόδου 3BSE028925R1 -30 mV έως +75 mV

Το AI843 Thermocouple/mV Input Module παρέχει 8 διαφορικά κανάλια εισόδου για μετρήσεις Thermocouple/mV. Τα εύρη μετρήσεων που μπορούν να ρυθμιστούν ανά κανάλι είναι: -30 mV έως +75 mV γραμμικά ή ΤC τύποι Β,C, E, J, K, L, N, R, S, T και U. Χρησιμοποιείται ένα ξεχωριστό κανάλι Pt100 για τις μετρήσεις θερμοκρασίας "Cold Junction" (περιβάλλοντος), λειτουργώντας έτσι ως κανάλι CJ για το κεφάλαιο 1...8.

Η θερμοκρασία σύνδεσης μπορεί να μετρείται τοπικά στα τερματικά βίδες των MTU ή σε μονάδα σύνδεσης μακριά από τη συσκευή.μια σταθερή θερμοκρασία διασταύρωσης για τη μονάδα μπορεί να ορίζεται από τον χρήστη (ως παράμετρο) ή θερμοκρασία διασταύρωσης που ορίζεται από την εφαρμογή.

Χαρακτηριστικά και οφέλη

8 διαχωριστικά κανάλια εισόδου για θερμοσύνθεση/mV
Μία ή περισσότερες εργασίες
Ένα ξεχωριστό κανάλι χρησιμοποιείται ως κανάλι CJ (4-σύρμα Pt100 RTD)
Ποικιλία θερμοσύνδεσης με τα ακόλουθα χαρακτηριστικά: B, C, E, J, K, L, N, R, S, T και U
16 bit ανάλυση (μετατροπέας A/D)
Οι εισροές παρακολουθούνται για το ανοιχτό κύκλωμα ρήξης καλωδίου

Γενικές πληροφορίες

Τύπος	Αναλογική είσοδος
Προδιαγραφές σήματος	-30..75 mV γραμμική, τύποι TC Β, C, E, J, K, L, N, R, S, T και U
Αριθμός άρθρου	3BSE028925R1
Αριθμός καναλιών	8
Τύπος σήματος	Βλέπε πίνακα
HART	- Όχι, όχι.
Εθνική Εταιρεία	- Όχι, όχι.
Απολύσεις	- Ναι, ναι.
Υψηλή ακεραιότητα	- Όχι, όχι.
Εσωτερική ασφάλεια	- Όχι, όχι.
Μηχανική	S800

Λεπτομερείς προδιαγραφές

Απόφαση	16 bits
Αντίσταση εισόδου	> 1 MΩ
Απομόνωση	Ομαδικά απομονωμένα από το έδαφος
Λάθος	Μέγιστο 0,1%
Κλίση θερμοκρασίας	Συνήθως 10 ppm/°C, μέγιστο 25 ppm/°C
Φίλτρο εισόδου (χρόνος άνοδος 0-90%)	1.1 kHz
Χρόνος κύκλου ενημέρωσης	320 + 80 * (αριθμός ενεργών καναλιών) ms σε 50 Hz 267 + 67 * (αριθμός ενεργών καναλιών) σε 60 Hz
Μέγιστο μήκος καλωδίου πεδίου	600 μέτρα (656 μέτρα) ή μέγιστο 500 Ω
CMRR, 50Hz, 60Hz	100 dB
NMRR, 50Hz, 60Hz	> 40 dB
Ονομαστική τάση μόνωσης	50 V
Ηλεκτρική τάση δοκιμής	500 V α.κ.
Απορρόφηση ισχύος	1.5 W
Η κατανάλωση ρεύματος +5 V Modulebus	60 mA
Η κατανάλωση ρεύματος +24 V Modulebus	50 mA
Η κατανάλωση ρεύματος +24 V εξωτερική	0

Διαγνωστική

Προσωρινά LED	F (αλτ), R (un), W (αγρύπνηση)
Εποπτεία	Λάθος μονάδας: κανάλια αναφοράς εκτός ορίων, χαμηλή παροχή ρεύματος Λάθος καναλιού: ανοιχτό κύκλωμα, Λάθος καναλιού CJ (τμήμα 8): εκτός εύρους <-40°C (-40°F) και >100°C (212°F) Διάδρομος διασταύρωσης) Λάθος καναλιού Γραμμικό: κανένα
Αναφορά της κατάστασης της εποπτείας	Λάθος ενότητας, προειδοποίηση ενότητας, σφάλμα καναλιού

Περιβάλλον και πιστοποίηση

Σημείωση CE	- Ναι, ναι.
Ηλεκτρική ασφάλεια	IEC 61131-2, UL 508
Επικίνδυνη τοποθεσία	C1 Div 2 cULus, ζώνη C1 2 cULus, ζώνη ATEX 2
Πιστοποίηση ναυτιλίας	-
Αξιολόγηση προστασίας	IP20 σύμφωνα με την IEC60529
Διαβρωτική ατμόσφαιρα ISA-S71.04	G3
Κλιματικές συνθήκες λειτουργίας	0 έως +55 °C (Αποθήκευση -40 έως +70 °C), RH=5 έως 95% χωρίς συμπύκνωση, IEC/EN 61131-2
Στον βαθμό ρύπανσης	Αξία 2, IEC 60664-1
Μηχανικές συνθήκες λειτουργίας	IEC/EN 61131-2
ΕΜΚ	Εφαρμογή της EN 61000-6-4 και της EN 61000-6-2
Κατηγορίες υπερτάσεων	Δελτίο ΕΚΑΧ αριθ.
Τάξη εξοπλισμού	Τάξη Ι σύμφωνα με την IEC 61140, (προστατευόμενη από γή)
Μέγιστη θερμοκρασία περιβάλλοντος	55 °C (131 °F), για κατακόρυφη τοποθέτηση σε συμπαγή MTU 40 °C (104 °F)
Συμμόρφωση με το RoHS	EN 50581:2012
Συμμόρφωση με τα ΑΗΗΕ	Οδηγία 2012/19/ΕΕ
