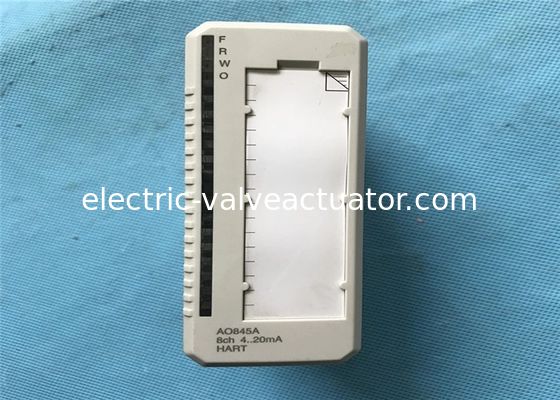

AO845A 3BSE045584R1 | ABB | Μονάδα Ψηφιακής Εισόδου/Εξόδου Αναλογικής Εξόδου Redundant

Name: AO845A 3BSE045584R1 | ABB | Μονάδα Ψηφιακής Εισόδου/Εξόδου Αναλογικής Εξόδου Redundant
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AO845A
Price: 210.00 USD
Availability: InStock

Ονομασία μάρκας:	ABB
Αριθμός μοντέλου:	AO845A
Τροποποιημένο:	1
τιμή:	Negotiations

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Ελβετία

Εκτιμημένη τάση μόνωσης:

50V

Τάση διηλεκτρικής δοκιμής::

500VAC

Τρέχουσα κατανάλωση +5 Β Modulebus:

70mA

Διαρροή εξουσίας:

1,6W

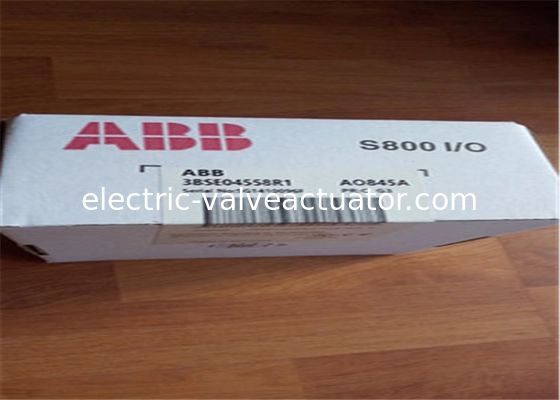

Συσκευασία λεπτομέρειες:

Νέο πρωτότυπο κουτί

Επισημαίνω:

ABB redundant module αναλογικής εξόδου

ψηφιακή μονάδα I/O με εγγύηση

Μονάδα αναλογικής εξόδου ελεγκτή ESP

Περιγραφή του προϊόντος

AO845A 3BSE045584R1 | ABB | Μονάδα Ψηφιακής Εισόδου/Εξόδου Αναλογικής Εξόδου Redundant

Περιγραφή Προϊόντος

Η Μονάδα Αναλογικής Εξόδου AO845/AO845A για μονές ή redundant εφαρμογές διαθέτει 8 μονοπολικούς αναλογικούς διαύλους εξόδου. Η μονάδα εκτελεί αυτοδιάγνωση κυκλικά. Η διάγνωση της μονάδας περιλαμβάνει:

Εξωτερικό Σφάλμα Καναλιού αναφέρεται (αναφέρεται μόνο σε ενεργά κανάλια) εάν η παροχή ρεύματος διεργασίας που παρέχει τάση στο κύκλωμα εξόδου είναι πολύ χαμηλή ή το ρεύμα εξόδου είναι μικρότερο από την καθορισμένη τιμή εξόδου και η καθορισμένη τιμή εξόδου > 1 mA (ανοιχτό κύκλωμα).
Εσωτερικό Σφάλμα Καναλιού αναφέρεται εάν το κύκλωμα εξόδου δεν μπορεί να δώσει τη σωστή τιμή ρεύματος. Σε ένα redundant ζεύγος, η μονάδα θα διαταχθεί σε κατάσταση σφάλματος από τον ModuleBus master.
Σφάλμα Μονάδας αναφέρεται σε περίπτωση Σφάλματος Τρανζίστορ Εξόδου, Βραχυκυκλώματος, Σφάλματος Checksum, Σφάλματος Εσωτερικής Τροφοδοσίας, Σφάλματος Σύνδεσης Κατάστασης, Watchdog ή Λανθασμένης συμπεριφοράς OSP.

Χαρακτηριστικά και Πλεονεκτήματα

8 κανάλια 4...20 mA
Για μονές ή redundant εφαρμογές
1 ομάδα 8 καναλιών απομονωμένων από τη γείωση
Οι αναλογικές είσοδοι είναι ασφαλισμένες από βραχυκύκλωμα σε ZP ή +24 V
Επικοινωνία HART pass-through

Γενικές Πληροφορίες

Τύπος	Αναλογική Έξοδος
Προδιαγραφή σήματος	4..20mA
Αριθμός άρθρου	3BSE045584R1
Αριθμός καναλιών	8
HART	Ναι
SOE	Όχι
Redundancy	Ναι
Υψηλή ακεραιότητα	Όχι
Εγγενής ασφάλεια	Όχι
Μηχανισμός	S800

Λεπτομερή Δεδομένα

Ανάλυση	12 bit
Απομόνωση	Ομαδική απομόνωση από τη γείωση
Υπό/υπερ περιοχή	±15%
Φορτίο εξόδου	Μέγιστο 750 Ω
Σφάλμα	Μέγ. 0.1%
Μετατόπιση θερμοκρασίας	Μέγ. 50 ppm/°C
Χρόνος ανόδου	Φίλτρο εξόδου: Απενεργοποίηση 23 ms, Ενεργοποίηση μέγ. 4 mA / 12.5 ms
Φίλτρο εισόδου (χρόνος ανόδου 0-90%)	23 ms (0-90%), μέγ. 4 mA / 12.5 ms
Χρόνος κύκλου ενημέρωσης	10 ms
Περιορισμός ρεύματος	Έξοδος περιορισμένου ρεύματος προστατευμένη από βραχυκύκλωμα
Μέγιστο μήκος καλωδίου πεδίου	600 μέτρα (656 γιάρδες)
Ονομαστική τάση μόνωσης	50 V
Τάση διηλεκτρικής δοκιμής	500 V a.c.
Διασπορά ισχύος	Τυπ. 3.5 W
Κατανάλωση ρεύματος +5 V Modulebus	Μέγ. 125 mA
Κατανάλωση ρεύματος +24 V external	218 mA

Περιβάλλον και Πιστοποίηση

Σήμα CE	Ναι
Ηλεκτρική ασφάλεια	IEC 61131-2, UL 508
Επικίνδυνη τοποθεσία	C1 Div2 cULus, C1 Zone2 cULus, ATEX Zone 2
Ναυτιλιακή πιστοποίηση	BV, DNV-GL, LR
Βαθμός προστασίας	IP20 σύμφωνα με το IEC 60529
Διαβρωτική ατμόσφαιρα ISA-S71.04	G3
Κλιματικές συνθήκες λειτουργίας	0 έως +55 °C (Αποθήκευση -40 έως +70 °C), RH=5 έως 95 % χωρίς συμπύκνωση, IEC/EN 61131-2
Βαθμός ρύπανσης	Βαθμός 2, IEC 60664-1
Μηχανικές συνθήκες λειτουργίας	IEC/EN 61131-2
EMC	EN 61000-6-4 και EN 61000-6-2
Κατηγορίες υπέρτασης	IEC/EN 60664-1, EN 50178
Κατηγορία εξοπλισμού	Class I σύμφωνα με το IEC 61140; (προστασία γείωσης)
Μέγιστη θερμοκρασία περιβάλλοντος	55 °C (131 °F), για κάθετη τοποθέτηση σε compact MTU 40 °C (104 °F)
Συμμόρφωση RoHS	EN 50581:2012
Συμμόρφωση WEEE	DIRECTIVE/2012/19/EU
