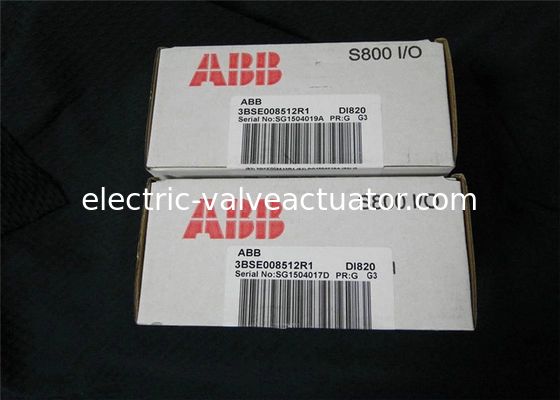

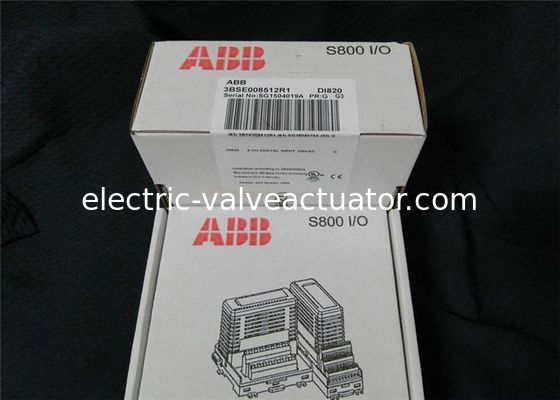

DI820 | ABB | DI820 3BSE008512R1 Ψηφιακή Είσοδος 120 Vac 120 V a.c. / 110 V d.c.

Ονομασία μάρκας:	ABB
Αριθμός μοντέλου:	ΥΦΑΔΙ
Τροποποιημένο:	1
τιμή:	Negotiations

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Ελβετία

Εκτιμημένη τάση μόνωσης:

50V

Διηλεκτρική τάση δοκιμής:

500VAC

Τρέχουσα κατανάλωση +5 Β Modulebus:

70mA

Διαρροή εξουσίας:

1,6W

Συσκευασία λεπτομέρειες:

Νέο πρωτότυπο κουτί

Επισημαίνω:

ABB DI820 ψηφιακή μονάδα εισόδου

Μονάδα ψηφιακής εισόδου 120V AC

Ελεγκτής ESP είσοδος 110V DC

Περιγραφή του προϊόντος

DI820 | ABB | DI820 3BSE008512R1 Ψηφιακή Είσοδος 120 Vac 120 V a.c. / 110 V d.c.

Χαρακτηριστικά Προϊόντος

Χαρακτηριστικό	Τιμή
Ονομαστική τάση μόνωσης	50V
Τάση δοκιμής διηλεκτρικού	500VAC
Κατανάλωση ρεύματος +5 V Modulebus	70mA
Απώλεια ισχύος	1.6W

Περιβάλλον και Πιστοποίηση

Σήμα CE	Ναι
Ηλεκτρική ασφάλεια	IEC 61131-2, UL 508
Επικίνδυνη τοποθεσία	-
Ναυτιλιακή πιστοποίηση	ABS, BV, DNV-GL, LR, RS, CCS
Βαθμός προστασίας	IP20 σύμφωνα με το IEC60529
Διαβρωτική ατμόσφαιρα ISA-S71.04	G3
Κλιματικές συνθήκες λειτουργίας	0 έως +55 °C (Αποθήκευση -40 έως +70 °C), RH=5 έως 95 % χωρίς συμπύκνωση, IEC/EN 61131-2
Βαθμός ρύπανσης	Βαθμός 2, IEC 60664-1
Μηχανικές συνθήκες λειτουργίας	IEC/EN 61131-2
EMC	EN 61000-6-4 και EN 61000-6-2
Κατηγορίες υπέρτασης	IEC/EN 60664-1, EN 50178
Κατηγορία εξοπλισμού	Class I σύμφωνα με το IEC 61140; (προστασία γείωσης)
Μέγιστη θερμοκρασία περιβάλλοντος	55 °C (131 °F), για κάθετη τοποθέτηση σε συμπαγή MTU 40 °C (104 °F)
Συμμόρφωση RoHS	EN 50581:2012
Συμμόρφωση WEEE	DIRECTIVE/2012/19/EU

Γενικές Πληροφορίες

Τύπος	Ψηφιακή Είσοδος
Προδιαγραφή σήματος	120 V a.c. / 110 V d.c.
Αριθμός άρθρου	3BSE008512R1
Αριθμός καναλιών	8
Τύπος σήματος	Current sinking
HART	Όχι
SOE	Όχι
Πλεονασμός	Όχι
Υψηλή ακεραιότητα	Όχι
Εγγενής ασφάλεια	Όχι
Μηχανισμός	S800

Λεπτομερή Στοιχεία

Εύρος τάσης εισόδου, "0"	0..30 V a.c., 0..20 V d.c.
Εύρος τάσης εισόδου, "1"	77..130 V a.c., 75..145 V d.c.
Εμπέδηση εισόδου	12 kΩ (a.c.) / 39 kΩ (d.c.)
Μόνωση	Μεμονωμένα μονωμένα κανάλια
Χρόνοι φίλτρου (ψηφιακοί, επιλέξιμοι)	2, 4, 8, 16 ms
Εύρος συχνότητας εισόδου	47..63 Hz
Καθυστέρηση On/Off αναλογικού φίλτρου	5 / 18 ms
Περιορισμός ρεύματος	Η ισχύς του αισθητήρα μπορεί να περιοριστεί από το MTU
Μέγιστο μήκος καλωδίου πεδίου	200 μέτρα (219 γιάρδες) 100 pF/m για a.c., 600 μέτρα (656 γιάρδες) για d.c.
Ονομαστική τάση μόνωσης	250 V
Τάση δοκιμής διηλεκτρικού	2000 V a.c.
Απώλεια ισχύος	Τυπ. 2.8 W
Κατανάλωση ρεύματος +5 V Modulebus	50 mA
Κατανάλωση ρεύματος +24 V Modulebus	0
Κατανάλωση ρεύματος +24 V external	0

Αυτή η μονάδα διαθέτει 8 ψηφιακές εισόδους. Το εύρος τάσης εισόδου a.c. είναι 77 - 130 volt και το ρεύμα εισόδου είναι 10 mA στα 120 V a.c. Το εύρος εισόδου d.c. είναι 75 - 145 V και το ρεύμα εισόδου είναι 2.8 mA στα 110 V. Οι είσοδοι είναι μεμονωμένα μονωμένες.

Κάθε κανάλι εισόδου αποτελείται από εξαρτήματα περιορισμού ρεύματος, εξαρτήματα προστασίας EMC, LED ένδειξης κατάστασης εισόδου, οπτικό φράγμα μόνωσης και ένα αναλογικό φίλτρο (6 ms). Το κανάλι 1 μπορεί να χρησιμοποιηθεί ως είσοδος επιτήρησης τάσης για τα κανάλια 2 - 4 και το κανάλι 8 μπορεί να χρησιμοποιηθεί ως είσοδος επιτήρησης τάσης για τα κανάλια 5 - 7.

Εάν η τάση που είναι συνδεδεμένη στο κανάλι 1 ή 8 εξαφανιστεί, οι είσοδοι σφάλματος ενεργοποιούνται και το LED προειδοποίησης ανάβει. Το σήμα σφάλματος μπορεί να διαβαστεί από το ModuleBus.

Χαρακτηριστικά και Πλεονεκτήματα

8 κανάλια για εισόδους 120 V a.c./d.c.
Μεμονωμένα μονωμένα κανάλια
Επιτήρηση τάσης ισχύος εισόδου πεδίου
Ενδείξεις κατάστασης εισόδου
Φιλτράρισμα σήματος
