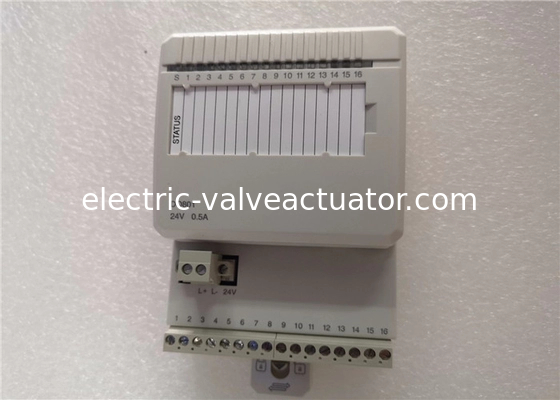

DI803 3BSE022362R1 230 V a.c./d.c ψηφιακή είσοδος Ψηφιακή μονάδα I O ABB

Name: DI803 3BSE022362R1 230 V a.c./d.c ψηφιακή είσοδος Ψηφιακή μονάδα I O ABB
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: DI803
Price: 210.00 USD
Availability: InStock

Ονομασία μάρκας:	ABB
Αριθμός μοντέλου:	DI803
Τροποποιημένο:	1
τιμή:	Negotiations

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Ελβετία

Εκτιμημένη τάση μόνωσης:

50V

Διηλεκτρική τάση δοκιμής:

500VAC

Τρέχουσα κατανάλωση +5 Β Modulebus:

70mA

Διαρροή εξουσίας:

1,6W

Συσκευασία λεπτομέρειες:

Νέο πρωτότυπο κουτί

Επισημαίνω:

Ψηφιακή μονάδα εισόδου ABB 230V

Δοκιμαστική μονάδα

Μονάδα ελέγχου ESP ABB

Περιγραφή του προϊόντος

DI803 3BSE022362R1 230 V a.c./d.c digital input Digital I/O Module ABB

Χαρακτηριστικά Προϊόντος

Ονομαστική Τάση Μόνωσης	50V
Τάση Δοκιμής Διηλεκτρικού	500VAC
Κατανάλωση Ρεύματος +5 V Modulebus	70mA
Απαγωγή Ισχύος	1.6W

Περιγραφή Προϊόντος

Το DI803 είναι μια μονάδα ψηφιακής εισόδου 8 καναλιών 230 V a.c./d.c. για το S800 I/O. Αυτή η μονάδα διαθέτει 8 ψηφιακές εισόδους. Το εύρος τάσης εισόδου a.c. είναι 164 - 264 volt και το ρεύμα εισόδου είναι 7.6 mA στα 230 V a.c. Το εύρος εισόδου d.c. είναι 175 - 275 V και το ρεύμα εισόδου είναι 1.6 mA στα 220 V. Οι είσοδοι είναι μεμονωμένα απομονωμένες. Κάθε κανάλι εισόδου αποτελείται από εξαρτήματα περιορισμού ρεύματος, εξαρτήματα προστασίας EMC, LED ένδειξης κατάστασης εισόδου και οπτικό φράγμα απομόνωσης.

Χαρακτηριστικά και Πλεονεκτήματα

8 κανάλια για εισόδους 230 V a.c./d.c. με βύθιση ρεύματος
Μεμονωμένα απομονωμένα κανάλια
Εποπτεία τάσης τροφοδοσίας πεδίου εισόδου
Ενδείξεις κατάστασης εισόδου
Φιλτράρισμα σήματος
Σύνδεση διεργασίας μέσω αποσπώμενων συνδέσμων

Γενικές Πληροφορίες

Τύπος	Ψηφιακή Είσοδος
Προδιαγραφή σήματος	230 V a.c., 220 V d.c.
Αριθμός άρθρου	3BSE022362R1
Αριθμός καναλιών	8
Τύπος σήματος	Βύθιση ρεύματος
HART	Όχι
SOE	Όχι
Πλεονασμός	Όχι
Υψηλή ακεραιότητα	Όχι
Εγγενής ασφάλεια	Όχι
Μηχανισμός	S800L

Λεπτομερή Δεδομένα

Εύρος τάσης εισόδου, "0"	0..50 V a.c., 0..40 V d.c.
Εύρος τάσης εισόδου, "1"	164..264 V a.c., 175..275 V d.c.
Εμπέδηση εισόδου	30 kΩ (a.c.) 134 kΩ (d.c.)
Απομόνωση	Μεμονωμένα απομονωμένα κανάλια
Χρόνοι φίλτρου (ψηφιακό, επιλέξιμο)	2, 4, 8, 16 ms
Εύρος συχνότητας εισόδου	47..63 Hz
Καθυστέρηση On/Off αναλογικού φίλτρου	5 / 28 ms
Μέγιστο μήκος καλωδίου πεδίου	200 μέτρα (219 γιάρδες) 100 pF/m για a.c., 600 μέτρα για d.c.
Ονομαστική τάση μόνωσης	250 V
Τάση δοκιμής διηλεκτρικού	2000 V a.c.
Απαγωγή ισχύος	Τυπ. 2.8 W
Κατανάλωση ρεύματος +5 V Modulebus	50 mA
Κατανάλωση ρεύματος +24 V Modulebus	0
Κατανάλωση ρεύματος +24 V external	0
Υποστηριζόμενο μέγεθος καλωδίου	Στερεό: 0.05-2.5 mm2, 30-12 AWG Στερεό: 0.05-1.5 mm2, 30-12 AWG Συνιστώμενη ροπή: 0.5-0.6 Nm Μήκος απογύμνωσης 6-7.5mm, 0.24-0.30 ίντσες

Περιβάλλον και Πιστοποίηση

Σήμα CE	Ναι
Ηλεκτρική ασφάλεια	IEC 61131-2, UL 508
Επικίνδυνη τοποθεσία	-
Ναυτιλιακή πιστοποίηση	ABS, BV, DNV-GL, LR, RS, CCS
Βαθμός προστασίας	IP20 σύμφωνα με το IEC60529
Διαβρωτική ατμόσφαιρα ISA-S71.04	G3
Κλιματικές συνθήκες λειτουργίας	0 έως +55 °C (Αποθήκευση -40 έως +70 °C), RH=5 έως 95 % χωρίς συμπύκνωση, IEC/EN 61131-2
Βαθμός ρύπανσης	Βαθμός 2, IEC 60664-1
Μηχανικές συνθήκες λειτουργίας	IEC/EN 61131-2
EMC	EN 61000-6-4 και EN 61000-6-2
Κατηγορίες υπέρτασης	Κατηγορία I σύμφωνα με το IEC 61140; (προστατευμένο από γείωση)
Κατηγορία εξοπλισμού	Κατηγορία I σύμφωνα με το IEC 61140; (προστατευμένο από γείωση)
Μέγιστη θερμοκρασία περιβάλλοντος	55 °C (131 °F), για κάθετη τοποθέτηση 40 °C (104 °F)
Συμμόρφωση RoHS	EN 50581:2012
Συμμόρφωση WEEE	DIRECTIVE/2012/19/EU
