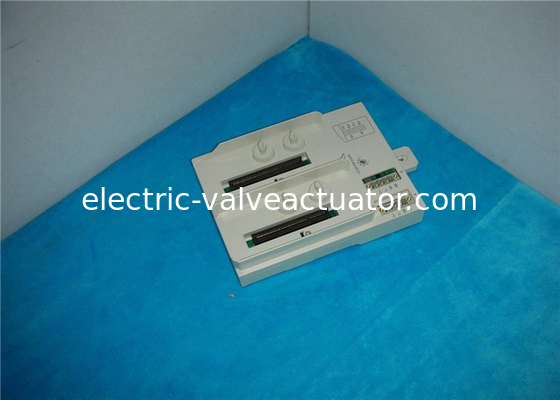

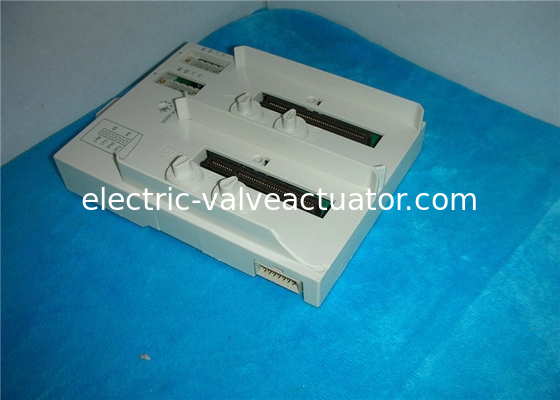

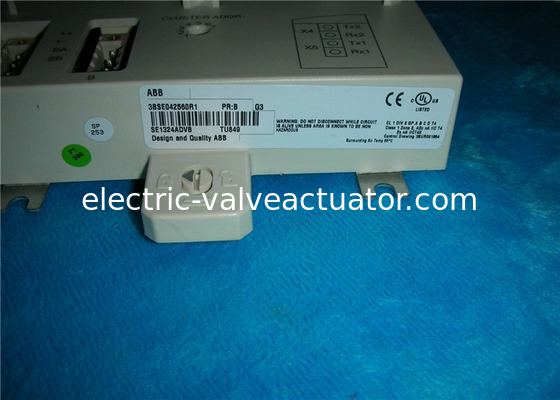

ABB Ψηφιακή μονάδα I/O 24 V d.c (19.2 -30 V) TU849 3BSE042560R1 500 V a.c

Ονομασία μάρκας:	ABB
Αριθμός μοντέλου:	Ειδικότερα, το σημείο 2 του παρόντος παραρτήματος δεν εφαρμόζεται.
Τροποποιημένο:	1
τιμή:	Negotiations

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Ινδία

24 τύπος κατανάλωσης Β:

140 MA

Ρεύμα I/O, DC:

500mA

Θερμοκρασία, λειτουργία:

0 έως +55 °C

Θερμοκρασία, αποθήκευση:

-25 έως +70 °C

Συσκευασία λεπτομέρειες:

Νέο πρωτότυπο κουτί

Επισημαίνω:

ABB ψηφιακή μονάδα I/O 24V DC

TU849 βιομηχανική μονάδα ελέγχου

Μονάδα I/O συμβατή με 500V AC

Περιγραφή του προϊόντος

ABB Ψηφιακή Μονάδα Εισόδου/Εξόδου 24 V d.c (19.2 -30 V) TU849 3BSE042560R1 500 V a.c

Προδιαγραφές Προϊόντος

Χαρακτηριστικό	Τιμή
Κατανάλωση 24 V Τυπ.	140 MA
Ρεύμα Εισόδου/Εξόδου, DC	500mA
Θερμοκρασία, Λειτουργίας	0 έως +55 °C
Θερμοκρασία, Αποθήκευσης	-25 έως +70 °C

Περιγραφή Προϊόντος

Το TU849 είναι μια μονάδα τερματισμού (MTU) για διαμόρφωση πλεονασμού του Optical ModuleBus Modem TB840/TB840A.

Η MTU είναι μια παθητική μονάδα που έχει συνδέσεις για διπλή παροχή ρεύματος, μία για κάθε μόντεμ, ένα μόνο ηλεκτρικό ModuleBus, δύο TB840/TB840A και έναν περιστροφικό διακόπτη για τη ρύθμιση της διεύθυνσης συστοιχίας (1 έως 7).

Τέσσερα μηχανικά κλειδιά, δύο για κάθε θέση, χρησιμοποιούνται για τη διαμόρφωση της MTU για τους σωστούς τύπους μονάδων. Κάθε κλειδί έχει έξι θέσεις, οι οποίες δίνουν συνολικά 36 διαφορετικές διαμορφώσεις. Οι διαμορφώσεις μπορούν να αλλάξουν με ένα κατσαβίδι.

Η MTU μπορεί να τοποθετηθεί σε μια τυπική ράγα DIN. Έχει ένα μηχανικό μάνδαλο που κλειδώνει την MTU στη ράγα DIN. Το μάνδαλο μπορεί να κλειδωθεί/ξεκλειδωθεί με ένα κατσαβίδι.

Η μονάδα τερματισμού TU848 έχει μεμονωμένες συνδέσεις παροχής ρεύματος και συνδέει το TB840/TB840A σε πλεονάζουσα είσοδο/έξοδο. Η μονάδα τερματισμού TU849 έχει μεμονωμένες συνδέσεις παροχής ρεύματος και συνδέει το TB840/TB840A σε μη πλεονάζουσα είσοδο/έξοδο.

Χαρακτηριστικά και Πλεονεκτήματα

Διπλή σύνδεση παροχής ρεύματος
Ένας περιστροφικός διακόπτης για τη ρύθμιση της διεύθυνσης συστοιχίας
Η μηχανική κλειδοποίηση αποτρέπει την εισαγωγή λάθος τύπου μονάδας
Μονή σύνδεση ModuleBus
Διάταξη ασφάλισης στη ράγα DIN για κλείδωμα και γείωση
Τοποθετημένο σε ράγα DIN

Τεχνικές Προδιαγραφές

Γενικές Πληροφορίες

Πρωτόκολλο	Modulebus της ABB
Αριθμός άρθρου	3BSE042560R1
Master ή slave	Δεν ισχύει
Πλεονασμός γραμμής	Ναι
Hot Swap	Όχι
Τύπος	Πλεονάζον TB840/TB840A, Μονή Είσοδος/Έξοδος, Διπλή Ισχύς
Είσοδος ρεύματος	24 V d.c (19.2 -30 V)
Τοποθέτηση	Κάθετη ή Οριζόντια

Λεπτομερή Δεδομένα

Σύνδεσμος	Δεν ισχύει
Κατανάλωση 24 V τυπ.	Δεν ισχύει
Κατανομή ρεύματος ModuleBus	Μέγιστο 5 V 1.5 A 24 V 1.5 A
Μηχανικά Κλειδιά	36 διαφορετικοί συνδυασμοί
Αποδεκτά μεγέθη καλωδίων	Στερεό: 0.2 - 2.5 mm² Στερεό: 0.2 -2.5 mm², 24 -12 AWG Συνιστώμενη ροπή: 0.5 Nm
Ονομαστική τάση μόνωσης	50 V
Τάση δοκιμής διηλεκτρικού	500 V a.c
Απώλεια ισχύος	2.5 W

Περιβαλλοντικές και Πιστοποιήσεις

Θερμοκρασία, Λειτουργίας	55° C (131° F) οριζόντια τοποθετημένο 40° C (104° F) κάθετα τοποθετημένο
Θερμοκρασία, Αποθήκευσης	-25° C (-13° F) έως +70° C (158° F)
Κατηγορία εξοπλισμού	Κατηγορία 1 σύμφωνα με το IEC 60536; (προστασία γείωσης)
Προστασία εισόδου	IP20 σύμφωνα με το IEC 60529
Σήμανση CE	Ναι
Ηλεκτρική Ασφάλεια	cULus
Επικίνδυνη τοποθεσία	cULus Hazardous Location class 1 Zone 2, ATEX Zone 2
Ναυτιλιακά πιστοποιητικά	ABS, BV, DNV-GL, LR, RS
Συμμόρφωση RoHS	EN 50581:2012
Συμμόρφωση WEEE	ΟΔΗΓΙΑ/2012/19/ΕΕ

Διαστάσεις

Ύψος	186.5 mm (7.34 in.) συμπεριλαμβανομένου του μάνδαλου
Πλάτος	124 mm (4.88 in.)
Βάθος	47 mm (1.85 in.)
Βάρος (συμπεριλαμβανομένης της βάσης)	0.45 kg (0.99 lbs.)
