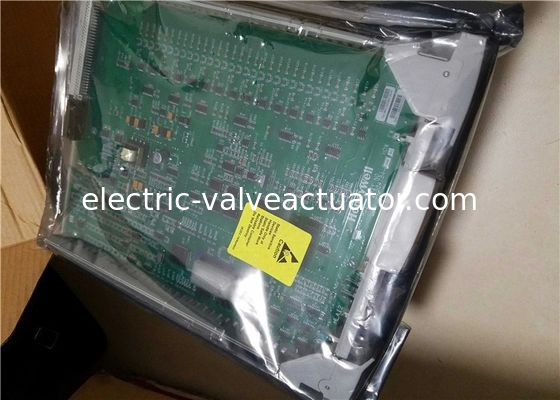

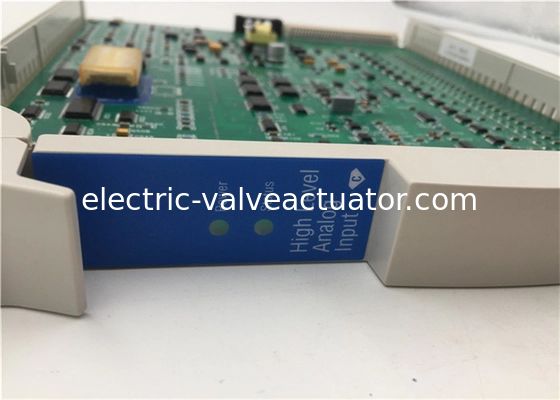

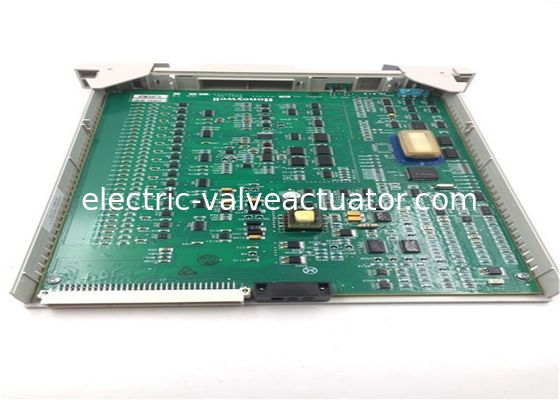

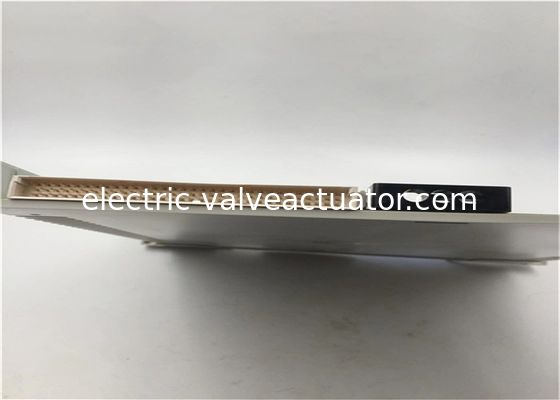

Honeywell MC-PAIH03 Επεξεργαστής Αναλογικών Εισόδων 16 Εισόδων Σειράς C300

• Κατασκευαστής: Honeywell
• Αριθμός Προϊόντος: 51304754-150
• Τύπος προϊόντος: ??-PAIH03 Επεξεργαστής Αναλογικής Εισόδου Υψηλού Επιπέδου - 16 Είσοδοι
• Μοντέλα FTA: MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• Τύπος Εισόδου: Τάση, ρεύμα (2-αγωγών ή αυτοτροφοδοτούμενοι πομποί)
• Κανάλια Εισόδου: 16 διαφορικά κανάλια εισόδου
• Λόγος Απόρριψης Κοινού Τρόπου, dc έως 60 Hz (ανισορροπία πηγής 500): 70 dB
• Τάση Κοινού Τρόπου, dc έως 60 Hz(1): -6 έως +5 V αιχμής
• Ανάλυση Μετατροπέα A/D: 16 bit (14 bit χρησιμοποιούνται)
• Εύρος Εισόδου: 0 έως 5 V, 1 έως 5 V, 0.4 έως 2 V, 4-20 mA (μέσω 250 Ω)
• Λόγος Απόρριψης Κανονικού Τρόπου, στα 60 Hz: 32 dB
• Απόκριση Φίλτρου Κανονικού Τρόπου: Μονοπολικός RC, -3 dB @ 1 Hz
• Μέγιστη Είσοδος Κανονικού Τρόπου (διαφορικές είσοδοι, χωρίς ζημιά): ± 30 Volts
• Διασταυρούμενη Ομιλία, dc έως 60 Hz (από κανάλι σε κανάλι): 60 dB
• Εμπέδηση Εισόδου (Είσοδοι Τάσης): > 10 MΩ τροφοδοτούμενο
• Μέγιστη Τάση Εισόδου (οποιαδήποτε είσοδος αναφέρεται στο κοινό, χωρίς ζημιά): ± 30 Volts
• Ρυθμός Σάρωσης Εισόδου: 4 δείγματα ανά δευτερόλεπτο ανά κανάλι. Όλα τα κανάλια δειγματοληπτούνται εντός ενός παραθύρου 250 ms
• Ακρίβεια Υλικού (@ CMV = 0 V): ± 0.075% πλήρους κλίμακας (23.5°± 2°C), ± 0.15% πλήρους κλίμακας (0 έως 50°C)
• Ικανότητα αντοχής σε υπέρταση (Κοινός τρόπος): ANSI/IEEE C37.90.1-1978
• Βάρος Αποστολής: 3 Kg

Εκτελούν μετατροπή μηχανικής μονάδας, συμπεριλαμβανομένης της χαρακτηριστικοποίησης εισόδου θερμοκρασίας πέμπτης τάξης πολυωνύμου, εάν ο επεξεργαστής υψηλού επιπέδου λαμβάνει αυτές τις εισόδους από μετατροπείς mV/I. Μέσω της χρήσης ενός σχεδιασμού διπλού επεξεργαστή και προσαρμοσμένων ολοκληρωμένων κυκλωμάτων, ο επεξεργαστής αναλογικής εισόδου χαμηλού επιπέδου υποστηρίζει διαμόρφωση λογισμικού ανά κανάλι για διαφορετικούς τύπους θερμοστοιχείων ή RTD με εξαιρετική ανάλυση και ακρίβεια. Η ανίχνευση ανοιχτού θερμοστοιχείου εκτελείται μία φορά ανά σάρωση, έτσι ώστε να μην διαδίδονται κακά δεδομένα για την επεξεργασία ελέγχου.

Ο επεξεργαστής Low Level Multiplexer (LLMUX) παρέχει έναν οικονομικό τρόπο για την εισαγωγή μεγάλου αριθμού σημάτων απόκτησης δεδομένων. Κάθε επεξεργαστής μπορεί να χειριστεί 32 σημεία, χρησιμοποιώντας δύο FTAs 16 σημείων. Κάθε σημείο σαρώνονται μία φορά ανά δευτερόλεπτο με καθυστέρηση σάρωσης ενός δευτερολέπτου για επεξεργασία. Η ανίχνευση ανοιχτού θερμοστοιχείου εκτελείται κάθε 30 δευτερόλεπτα για όλα τα σημεία.

Διατίθενται επιλογές για τοπική ή απομακρυσμένη αναφορά ψυχρής σύνδεσης. Ο επεξεργαστής Remote Hardened Multiplexer (RHMUX) παρέχει λειτουργικότητα παρόμοια με αυτή του LLMUX, αλλά τα δύο FTAs 16 εισόδων μπορούν να τοποθετηθούν έως και 2 km μακριά από το ντουλάπι xPM. Κάθε FTA είναι τοποθετημένο στο δικό του περίβλημα NEMA-4 ή -4X, παρέχοντας προστασία από βροχοπτώσεις, πλύσιμο και σκόνη που μεταφέρεται από τον άνεμο. Το ίδιο το FTA είναι επικαλυμμένο και είναι ικανό να λειτουργεί σε ένα διαβρωτικό περιβάλλον GX "Severe" και παρουσία υγρασίας συμπύκνωσης.

Η ισχύς για τα απομακρυσμένα FTAs του RHMUX παρέχεται από έναν από τους δύο προσαρμογείς ισχύος, οι οποίοι παρέχουν περιορισμό ισχύος, σειριακές διεπαφές δεδομένων και γαλβανική απομόνωση. Ο προσαρμογέας ισχύος τοποθετείται στο δίσκο FTA στο ντουλάπι xPM και παρέχει τη διασύνδεση μεταξύ του IOP και των δύο απομακρυσμένων FTAs. Ο προσαρμογέας ισχύος εγγενώς ασφαλούς (ISPA) επιτρέπει την τοποθέτηση των FTAs σε περιβάλλοντα Division 1 ή Zone 0.

Κάθε σημείο σαρώνονται μία φορά ανά 4 δευτερόλεπτα. Τα δεδομένα καθίστανται διαθέσιμα στο τέλος κάθε σάρωσης. δεν υπάρχει πρόσθετη λανθάνουσα κατάσταση επεξεργασίας. Η ανίχνευση ανοιχτού θερμοστοιχείου (OTD) εκτελείται προαιρετικά σε κάθε μέτρηση. Εάν είναι ενεργοποιημένο, η δοκιμή OTD εκτελείται αμέσως μετά τη μετατροπή A/D. Εάν η δοκιμή υποδεικνύει ένα ανοιχτό θερμοστοιχείο, τα δεδομένα από τη μόλις ολοκληρωμένη μετατροπή δεν θα διαδοθούν. Για να αποφευχθούν ψευδείς διαδρομές γείωσης που επηρεάζουν τις μετρήσεις, εκτελείται ανίχνευση σφάλματος γείωσης. Όλα τα απομακρυσμένα FTAs RHMUX είναι εξοπλισμένα με τοπική αναφορά ψυχρής σύνδεσης Το RHMUX IOP διαμορφώνεται στο σύστημα TPS PM ως τυπικό LLMUX. Αυτό επιτρέπει τη χρήση του RHMUX σε συστήματα Release 300 και νεότερα.
