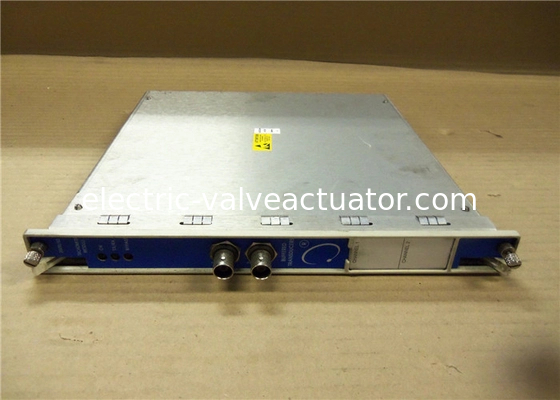

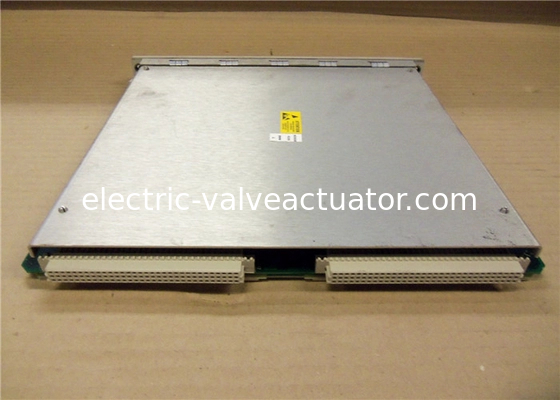

Bently Nevada 3500/22M Transient Data Interface TDI 146031-01

Οι διεπαφές μεταβατικών δεδομένων της σειράς GE / BELALY NEVADA 3500 / 22M (TDI) είναι η διεπαφή μεταξύ του συστήματος παρακολούθησης 3500 και του λογισμικού διαχείρισης μηχανημάτων System 1 της Nevada. Το TDI συνδυάζει την ικανότητα μιας μονάδας διασύνδεσης rack 3500/20 με την ικανότητα συλλογής δεδομένων ενός επεξεργαστή επικοινωνίας όπως το TDXNET.

Το TDI λειτουργεί στην υποδοχή RIM ενός ράφι 3500 σε συνδυασμό με τις οθόνες της σειράς M (3500/40m, 3500/42m κ.λπ.) για τη συνεχή συλλογή δεδομένων σταθερής κατάστασης και παροδικής κυματομορφής και μεταδίδει αυτά τα δεδομένα μέσω ενός συνδέσμου Ethernet στο λογισμικό υποδοχής. Η στατική λήψη δεδομένων είναι στάνταρ με το TDI, ωστόσο χρησιμοποιώντας ένα προαιρετικό δίσκο που ενεργοποιεί το κανάλι θα επιτρέψει επίσης τη λήψη δυναμικών ή μεταβατικών δεδομένων. Το TDI έχει βελτιώσει σε αρκετούς τομείς σε σχέση με τους προηγούμενους επεξεργαστές επικοινωνίας εκτός από την ενσωμάτωση της λειτουργίας του επεξεργαστή επικοινωνίας στο 3500 rack.

Το TDI παρέχει ορισμένες λειτουργίες που είναι κοινές σε ολόκληρο το rack, ωστόσο το TDI δεν αποτελεί μέρος της κριτικής διαδρομής παρακολούθησης και δεν έχει καμία επίδραση στη σωστή, κανονική λειτουργία του συνολικού συστήματος παρακολούθησης. Ένα TDI ή χείλος απαιτείται ανά ράφι. Το TDI καταλαμβάνει μόνο μία υποδοχή στο ράφι και βρίσκεται πάντα στην υποδοχή 1 (δίπλα στις τροφοδοτικές).

Για εφαρμογές τριπλών αρθρωτών περιττών (TMR), το σύστημα 3500 απαιτεί έκδοση TMR του TDI. Εκτός από όλες τις τυποποιημένες λειτουργίες TDI, το TMR TDI εκτελεί επίσης "σύγκριση καναλιών παρακολούθησης". Η διαμόρφωση 3500 TMR εκτελεί την παρακολούθηση της ψηφοφορίας χρησιμοποιώντας τη ρύθμιση που καθορίζεται στις επιλογές οθόνης. Χρησιμοποιώντας αυτή τη μέθοδο, το TMR TDI συγκρίνει συνεχώς τις εξόδους από τρεις (3) περιττές οθόνες. Εάν το TMR εντοπίσει ότι οι πληροφορίες από μία από αυτές τις οθόνες δεν είναι πλέον ισοδύναμες (εντός ενός διαμορφωμένου ποσοστού) στο υπόλοιπο δύο, θα επισημάνει την οθόνη ως λάθος και θα τοποθετήσει ένα συμβάν στη λίστα συμβάντων συστήματος.
