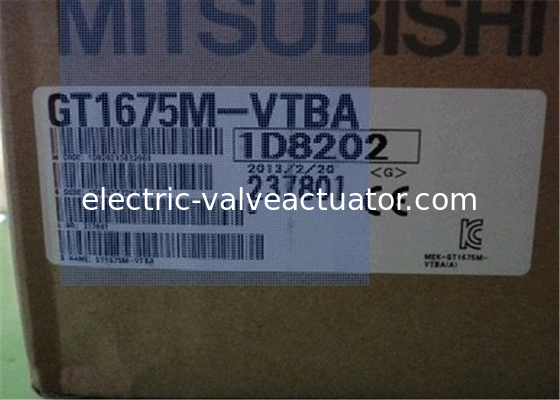

Mitsubishi GT1675M-VTBA Διεπαφές Ανθρώπου-Μηχανής Σειρά GOT1000 10.4 ιντσών

Mitsubishi GT1675M-VTBA Ανθρώπινη Μηχανή Διασύνδεσης σειρά GOT1000 10,4 ιντσών

• Κατασκευαστής: Mitsubishi Electric

• GT1675M-VTBA

• Κατηγορία: Οργανισμός ΕΓΤ

• Σειρά: GOT1000

• Κατανομή: Μεγάλο: 8 έως 15 ίντσες

• Αριθμός προϊόντος Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ

• Όνομα μοντέλου: GT16

• Εφαρμόσιμα πρότυπα: UL / cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Τύπος οθόνης: TFT έγχρωμη οθόνη LCD (υψηλή φωτεινότητα, ευρεία γωνία θέασης)

• Μέγεθος οθόνης: 10,4 ίντσες

• ανάλυση: VGA: 640 × 480 [σημίδα]

• Μέγεθος οθόνης: 211 (W) × 158 (H) [mm]

• Αριθμός χαρακτήρων που εμφανίζονται: 16 γραμματοσειράς τυπικής γραμματοσειράς με σημεία: 40 χαρακτήρες × 30 γραμμές (πλήρου μεγέθους)
  12 σημεία τυποποιημένη γραμματοσειρά την εποχή: 53 χαρακτήρες × 40 γραμμές (πλήρους μεγέθους)

• Χρώμα εμφάνισης: 65536 χρώματα

• Γωνία θέασης: Πάνω, κάτω, αριστερά και δεξιά κάθε 88 μοίρες

• Ρυθμίσεις αντίθεσης:

• Απλή φωτεινότητα LCD: 450 [Cd / M 2 ]

• Ρυθμίσεις φωτεινότητας: 8 επίπεδα ρύθμισης

• διάρκεια ζωής: Περίπου 43.000 ώρες (περίοδος θερμοκρασίας 25 °C)

• Μπορεί να καταχωρηθεί μέγιστος αριθμός οθόνων: 4096 οθόνη

• Λειτουργία οπίσθιου φωτισμού: λειτουργία ανίχνευσης εγκατάλειψης οπίσθιου φωτισμού από ψύκνωμα ψυχρού καθοδικού σωλήνα (εκπληρώσιμη), ρυθμισμός χρόνου εξοικονόμησης οθόνης

• διάρκεια ζωής: Περίπου 50.000 ώρες ή περισσότερο (χρόνος χρήσης της θερμοκρασίας περιβάλλοντος είναι 50% της φωτεινότητας της οθόνης σε 25 °C)

• χρώμα: λευκό

• Μέθοδος οθόνης αφής: αναλογικός τύπος αντίστασης



• Αριθμός πλήκτρων αφής: -

• Μέγεθος κλειδιού: Ελάχιστο 2 × 2 [σημείο] (ανά κλειδί)

• Ταυτόχρονα σημεία πίεσης: Δεν πιέζεται ταυτόχρονα (μόνο ένα σημείο μπορεί να αγγίξει)

• διάρκεια ζωής: Ένα εκατομμύριο φορές ή περισσότερο (επιχείρηση 0,98 [N] ή λιγότερο)

• Ανθρώπινος αισθητήρας Απόσταση ανίχνευσης: Κανένας

• Πεδίο ανίχνευσης: Κανένας

• Χρόνος καθυστέρησης ανίχνευσης: κανένας

• μνήμη χωρητικότητα μνήμης flash: ενσωματωμένη μνήμη flash 15M bytes



• Ζωή (γράψτε τον αριθμό των φορές): 100.000 φορές

• Χρήση: Δεδομένα έργου για αποθήκευση, για αποθήκευση λειτουργικού συστήματος

• Δυνατότητα SRAM: -

• Χρήση: -

• Δυνατότητα EEPROM: -

• Χρήση: -

• Τύπος μπαταρίας: μπαταρία λιθίου τύπου GT15-BAT

• Υποστηριζόμενα: δεδομένα ρολογιού, ειδοποίηση χρόνου συντήρησης για δεδομένα, δεδομένα ημερολογίου συστήματος

• διάρκεια ζωής: Περίπου 5 έτη (Θερμοκρασία περιβάλλοντος: 25 °C)

• Ενσωματωμένο λεωφορείο διεπαφής: -



• RS-422/485 (συνδυασμένο) : RS-422/485 1ch, ταχύτητα μετάδοσης: 115200/57600/38400/19200/9600 / 4800bps, σχήμα συνδέσμου: 14-pin (γυναίκα), εφαρμογές: εξοπλισμός σύνδεσης για επικοινωνία

• RS-422/232 (συνδυασμένη): -

• RS-422:

• RS-232: RS-232 1ch, ταχύτητα μετάδοσης: 115200/57600/38400/19200/9600 / 4800bps, Σχήμα συνδέσμου: D-sub 9-pin (αρσενικό), εφαρμογές: εξοπλισμός σύνδεσης για επικοινωνία,για σύνδεση υπολογιστή (υποβάθμιση / λήψη δεδομένων έργου), εγκατάσταση λειτουργικού συστήματος, διαφανής λειτουργία FA)

• Ethernet: μέθοδος μεταφοράς δεδομένων: 100BASE-TX, 10BASE-T 1ch, σχήμα συνδέσμου: RJ-45 (μοδοποιημένη πρίζα), χρήση: εξοπλισμός σύνδεσης για επικοινωνία, για λειτουργία πύλης,για σύνδεση υπολογιστή (υποβάθμιση / λήψη δεδομένων έργου), εγκατάσταση λειτουργικού συστήματος, λειτουργία διεπαφής MES)

• RGB: -

• Εκτυπωτής:

• USB (εξοπλισμός) : συσκευή USB (πλήρης ταχύτητας) 12Mbps 1ch, σχήμα συνδέσμου: TYPE Mini-B εφαρμογές: για σύνδεση υπολογιστή (υποβάθμιση / λήψη δεδομένων έργου, εγκατάσταση λειτουργικού συστήματος, διαφανής λειτουργία FA)

• USB (host) : USB (Full Speed??12Mbps) host 1ch, σχήμα συνδέσμου: ΤΥΠΟ-Α, εφαρμογές: μεταφορά δεδομένων, για αποθήκευση

• Κάρτα CF: Compact Flash slot 1ch, σχήμα συνδέσμου: ΤΥΠΕΙΟ, εφαρμογές: μεταφορά δεδομένων, αποθήκευση δεδομένων, OT για εκκίνηση

• Σλοτ για κάρτες PC:

• Προαιρετικός πίνακας λειτουργιών: λειτουργία διεπαφής MES για 1ch

• Πίνακα μνήμης:

• Μονάδα επέκτασης: Μονάδα επικοινωνίας / επιλογή μονάδας τοποθέτησης 2ch

• Κλείστρο Κλείστρο 1...

• Κλείστρο 2:

• Έκδοση buzzer: Single timbre (προσαρμόσιμος μήκος ήχου)

• Προστατευτική δομή: εμπρόσθιο τμήμα: IP67F (JEM1030), εσωτερικό πίνακα: IP2X (JEM1030)

• Εξωτερικές διαστάσεις: 303 (W) × 214 (H) × 49 (D) [mm]

• Διάμετρος διαχωρισμού πίνακα: 289 (W) × 200 ((H) [mm]

• Μάζα (εκτός από το στήριγμα τοποθέτησης): 2,1 [kg]

• Δείκτης θερμοκρασίας περιβάλλοντος: 0 ~ 50 °C

• Εκτός από τη μονάδα εμφάνισης: 0 ~ 55 °C

• Θερμοκρασία αποθήκευσης: -20 °C ~ 60 °C

• Θερμοκρασία περιβάλλοντος: 10 ~ 90% RH, μη συμπύκνωση

• Ενυδάτωση περιβάλλοντος αποθήκευσης: 10 ~ 90% RH, μη συμπυκνωτική

• Αντίσταση σε δονήσεις Συμμόρφωση: Σύμφωνα με το JIS B 3502, IEC 61131-2

• Εάν υπάρχει διαλείπουσα δόνηση:μισό πλάτος 3,5mm, ο αριθμός σαρώσεων X, Y, Z κάθε κατεύθυνση 10 φορές
  επιτάχυνση 9,8M / S 2, ο αριθμός σαρώνει X, Y, Z κάθε κατεύθυνση 10 φορές

• Αν υπάρχει συνεχή δόνηση:Μισό πλάτος 1,75Mm
  επιτάχυνση 4,9M / S 2

• Επίδραση: Συμμορφώνεται με το B 3502 JIS, IEC 61131-2 (147M / S 2, XYZ 3 κατευθύνσεις τρεις φορές η καθεμία)

• Χρησιμοποιήστε ατμόσφαιρα: ελαιώδης καπνός, διαβρωτικό αέριο, δεν υπάρχει εύφλεκτο αέριο, δεν είναι τρομερά σκόνη συνεχούς λειτουργίας, που δεν χτυπάται από το άμεσο ηλιακό φως (καθώς και κατά τη διάρκεια της αποθήκευσης)

• Υψόμετρο λειτουργίας: 2000 m ή λιγότερο

• Τοποθεσία εγκατάστασης: Πίνακας ελέγχου

• Κατηγορία υπερτάσεων: II κατωτέρω

• Στον βαθμό μόλυνσης: 2 ή λιγότερο

• Σύστημα ψύξης: Αυτοψύξη

• Η τάση τροφοδοσίας εισόδου: AC100 ~ 240V (+10%, - 15%)

• Συχνότητα εισόδου: 50 / 60Hz ± 5%

• Μέγιστη φαινομενική ισχύς εισόδου: 100VA (με μέγιστο φορτίο)

• Συνήθως: 39 W ή λιγότερο

• Όταν το φως του φόντου σβήνει: 30W ή λιγότερο

• Τρόπο εισόδου: 28A ή λιγότερο (4 ms) (με πλήρες φορτίο)

• Επιτρεπόμενος χρόνος στιγμιαίας διακοπής ρεύματος: Μέσα σε 20 ms (ή περισσότερο AC100V)

• Ανεπάρκεια θορύβου: τάση θορύβου 1500Vp-p, πλάτος θορύβου 1μs, λόγω προσομοιωτή θορύβου συχνότητας θορύβου 25 ~ 60Hz

• Αντίσταση τάσης: Τερματικό ενεργειακού ρεύματος χύδημα γης μεταξύ AC1500V 1 λεπτό

• Αντίσταση μόνωσης: 10MΩ ή περισσότερο στο τερματικό σημείο τροφοδοσίας ηλεκτρικής ενέργειας μεταξύ DC500V δοκιμαστή αντίστασης μόνωσης

• Εφαρμόσιμο μέγεθος καλωδίου: Δύο 0,75 [Mm 2]

• Τερματικό συρρίκνωσης: Τερματικά συρρίκνωσης M3 RAV1.25-3 της βίδες, V2-S3.3, V2-N3A, FV2-N3A

• Στροφή με σύσφιξη προσαρμογής (βίδες τερματικού τεμαχίου τερματικού τεμαχίου): 0,5 ~ 0,8 [N · m]

• γείωση: γείωση κατηγορίας D (100Ω ή λιγότερο), η οποία εξασφαλίζει τη σύνδεση με την πλακέτα όταν η γείωση δεν μπορεί

• Τύπος τοποθέτησης: Πρότυπο

• Βάρος αγορών: 3,2 κιλά

Προδιαγραφές
