Περιγραφή Προϊόντος

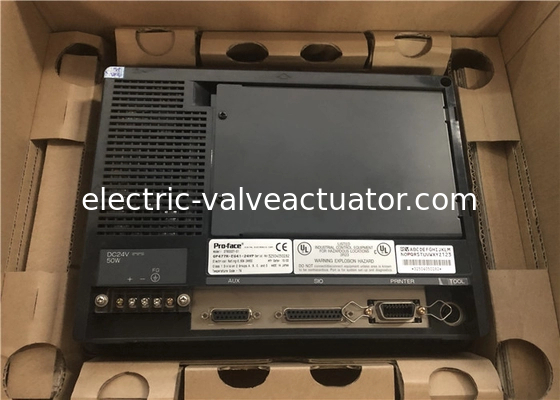

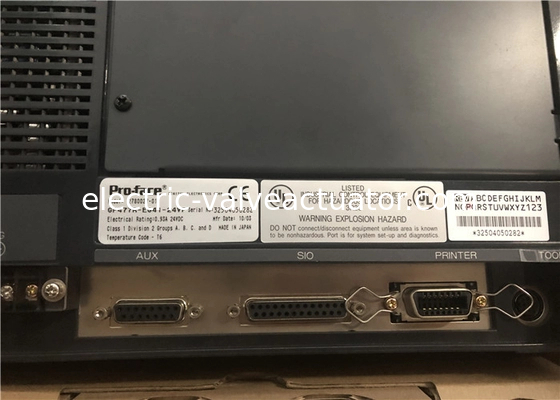

Το GP477R-EG41-24VP είναι μια διεπαφή χειριστή πίνακα ελέγχου που κατασκευάζεται από την Pro-face. Οι γενικές προδιαγραφές περιλαμβάνουν τα εξής. Η τάση εισόδου είναι 20,4 VDC έως 27,6 VDC. Η κατανάλωση ισχύος είναι 50 W ή λιγότερο (TYP 20 W). Η θερμοκρασία περιβάλλοντος λειτουργίας θα πρέπει να είναι 0°C έως 50°C. Η θερμοκρασία αποθήκευσης είναι -10°C έως 60°C. Η υγρασία αποθήκευσης είναι 20% έως 85% σχετική υγρασία χωρίς συμπύκνωση. Η αντοχή σε κραδασμούς είναι 10 Hz έως 25 Hz (κατευθύνσεις X, Y, Z για 30 λεπτά στα 19,6 ms2). Οι εξωτερικές διαστάσεις μόνο για την κύρια μονάδα GP είναι 274 mm (πλάτος) x 216 mm (ύψος) x 56,5 mm (βάθος). Το βάρος είναι 2,5 kg ή λιγότερο. Η τάση θορύβου είναι 1200V p-p, το μήκος παλμού είναι 1μs και ο χρόνος ανόδου είναι 1ns. Οι βαθμολογίες είναι ισοδύναμες με IP65f και NEMA #250 Type 4x/12.

Τα χαρακτηριστικά αυτής της διεπαφής χειριστή είναι μια οθόνη αφής 9,1 ιντσών με υψηλή αντίθεση πορτοκαλί LCD και ανάλυση 640 x 400. Αυτή η μονάδα είναι διαμορφώσιμη θύρα επικοινωνίας RS-232/422 και προσφέρει υποστήριξη αναγνώστη γραμμωτού κώδικα. Η διεπαφή χειριστή τροφοδοτείται με DC/AC και διαθέτει θύρα εκτυπωτή. Είναι προστατευμένη με κωδικό πρόσβασης και διαθέτει ασφάλεια 15 επιπέδων. Η διεπαφή επιτρέπει επίσης τάσεις συνταγών, διαχείριση συναγερμών/συμβάντων, προγραμματισμό και αναδυόμενα πληκτρολόγια. Η εφαρμογή μνήμης είναι 2 MB FLASH EPROM. Η ισοτιμία είναι καμία, περιττή ή άρτια. Ο σύνδεσμος εργαλείων είναι ασύγχρονος. Το μήκος δεδομένων είναι 7 ή 8 bit. Η ταχύτητα μετάδοσης δεδομένων είναι 2400 έως 115,2 kbps.

Σχεδιασμός Συστήματος

• Μην δημιουργείτε διακόπτες πίνακα αφής GP που θα μπορούσαν ενδεχομένως να θέσουν σε κίνδυνο την ασφάλεια του εξοπλισμού και του προσωπικού. Η ζημιά στο GP, στη(ς) μονάδα(ες) I/O, στο(α) καλώδιο(α) και σε άλλο σχετικό εξοπλισμό μπορεί να προκαλέσει ένα σήμα εξόδου να παραμείνει συνεχώς ON ή OFF και ενδεχομένως να προκαλέσει ένα μεγάλο ατύχημα. Επομένως, σχεδιάστε όλα τα κυκλώματα παρακολούθησης χρησιμοποιώντας διακόπτες ορίου κ.λπ. για την ανίχνευση εσφαλμένης κίνησης συσκευής. Για την αποφυγή ατυχημάτων που σχετίζονται με εσφαλμένη έξοδο σήματος ή λειτουργία, σχεδιάστε όλους τους διακόπτες που χρησιμοποιούνται για τον έλεγχο ζωτικών λειτουργιών μηχανημάτων έτσι ώστε να λειτουργούν μέσω ενός ξεχωριστού συστήματος ελέγχου.

• Μην δημιουργείτε διακόπτες που χρησιμοποιούνται για τον έλεγχο λειτουργιών ασφαλείας μηχανημάτων, όπως ένας διακόπτης διακοπής έκτακτης ανάγκης, ως εικονίδιο οθόνης αφής GP. Βεβαιωθείτε ότι έχετε εγκαταστήσει αυτούς τους διακόπτες ως ξεχωριστούς διακόπτες υλικού, διαφορετικά μπορεί να προκληθεί σοβαρός σωματικός τραυματισμός ή ζημιά στον εξοπλισμό.

• Σχεδιάστε το σύστημά σας έτσι ώστε ο εξοπλισμός να μην δυσλειτουργεί λόγω σφάλματος επικοινωνίας μεταξύ του GP και του ελεγκτή κεντρικού υπολογιστή του. Αυτό γίνεται για την αποφυγή οποιασδήποτε πιθανότητας σωματικού τραυματισμού ή υλικής ζημιάς

.• Το GP δεν είναι κατάλληλο για χρήση με συσκευές ελέγχου αεροσκαφών, εξοπλισμό αεροδιαστημικής, συσκευές μετάδοσης δεδομένων κεντρικού κορμού (επικοινωνία), συσκευές ελέγχου πυρηνικής ενέργειας ή ιατρικό εξοπλισμό υποστήριξης ζωής, λόγω των εγγενών απαιτήσεων αυτών των συσκευών για εξαιρετικά υψηλά επίπεδα ασφάλειας και αξιοπιστίας.

• Όταν χρησιμοποιείτε το GP με οχήματα μεταφοράς (τρένα, αυτοκίνητα και πλοία), συσκευές πρόληψης καταστροφών και εγκλημάτων, διάφορους τύπους εξοπλισμού ασφαλείας, ιατρικές συσκευές που δεν σχετίζονται με την υποστήριξη ζωής κ.λπ., θα πρέπει να χρησιμοποιούνται σχέδια πλεονασμού ή/και ασφαλούς λειτουργίας για να διασφαλιστεί ο κατάλληλος βαθμός αξιοπιστίας και ασφάλειας.

• Μην χρησιμοποιείτε τη μονάδα GP ως συσκευή προειδοποίησης για κρίσιμους συναγερμούς που μπορούν να προκαλέσουν σοβαρό τραυματισμό του χειριστή, ζημιά στο μηχάνημα ή διακοπή της παραγωγής. Οι κρίσιμοι δείκτες συναγερμού και οι μονάδες ελέγχου/ενεργοποίησής τους πρέπει να σχεδιάζονται χρησιμοποιώντας αυτόνομο υλικό ή/και μηχανικά μπλοκαρίσματα.

• Αφού καεί το οπίσθιο φως του GP, σε αντίθεση με την «Λειτουργία αναμονής» του GP, ο πίνακας αφής είναι ακόμα ενεργός. Εάν ο χειριστής δεν παρατηρήσει ότι το οπίσθιο φως έχει καεί και αγγίξει τον πίνακα, μπορεί να προκύψει μια δυνητικά επικίνδυνη εσφαλμένη λειτουργία του μηχανήματος. Επομένως, μην χρησιμοποιείτε διακόπτες αφής GP για τον έλεγχο οποιωνδήποτε μηχανισμών ασφαλείας εξοπλισμού, όπως διακόπτες διακοπής έκτακτης ανάγκης κ.λπ. που προστατεύουν τους ανθρώπους και τον εξοπλισμό από τραυματισμό και ζημιά. Εάν το οπίσθιο φως του GP σας σβήσει ξαφνικά, χρησιμοποιήστε τα ακόλουθα βήματα για να προσδιορίσετε εάν το οπίσθιο φως έχει όντως καεί. 1) Εάν το GP σας δεν είναι ρυθμισμένο σε «Λειτουργία αναμονής» και η οθόνη έχει αδειάσει, το οπίσθιο φως σας έχει καεί. 2) Ή, εάν το GP σας είναι ρυθμισμένο σε Λειτουργία αναμονής, αλλά το άγγιγμα της οθόνης δεν προκαλεί την επανεμφάνιση της οθόνης, το οπίσθιο φως σας έχει καεί. Επίσης, για να αποτρέψετε την τυχαία εσφαλμένη λειτουργία του μηχανήματος, η Digital προτείνει να χρησιμοποιήσετε τη λειτουργία «ΧΡΗΣΗ ΠΙΝΑΚΑ ΑΦΗΣ ΜΕΤΑ ΤΗΝ ΚΑΥΣΗ ΤΟΥ ΟΠΙΣΘΙΟΥ ΦΩΤΟΣ» του GP, η οποία θα ανιχνεύσει αυτόματα μια καύση και θα απενεργοποιήσει την οθόνη αφής. Εγκατάσταση

• Υψηλή τάση διέρχεται από το GP. Εκτός από την αντικατάσταση του οπίσθιου φωτός, μην αποσυναρμολογείτε ποτέ το GP, διαφορετικά μπορεί να προκληθεί ηλεκτροπληξία.

• Μην τροποποιείτε τη μονάδα GP. Κάτι τέτοιο μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.

• Μην χρησιμοποιείτε το GP σε περιβάλλον όπου υπάρχουν εύφλεκτα αέρια, καθώς η λειτουργία του GP μπορεί να προκαλέσει έκρηξη.

Πίνακες Ελέγχου (στο εξής αναφέρονται ως «μονάδα GP»).
Αυτές οι μονάδες GP, με την εκτεταμένη λειτουργικότητα χρήστη και τη βελτιωμένη συνολική απόδοση, είναι μια αναβάθμιση των πινάκων της σειράς GP70 της Digital.
Διαβάστε προσεκτικά αυτό το εγχειρίδιο, καθώς εξηγεί, βήμα προς βήμα, πώς να χρησιμοποιείτε το GP
σωστά και με ασφάλεια.
Επίσης, στα παραδείγματα αυτού του εγχειριδίου, το Mitsubishi MELSEC-AnA Series PLC χρησιμοποιείται όποτε είναι δυνατόν, συνδεδεμένο σε σχέση ένα προς ένα με ένα GP.
Οι σειρές GP-477R και GP-577R αναφέρονται στους ακόλουθους αριθμούς μοντέλων GP:
Σειρά GP-477R GP477R-EG11 (Τυπική μονάδα)
GP477R-EG41-24VP (με σήμανση CE, συμβατό με cUL)
Σειρά GP-577R GP577R-TC11, GP577R-SC11 (Τυπική μονάδα)
GP577R-TC41-24VP (με σήμανση CE, συμβατό με cUL)
* Εδώ, «Τυπική μονάδα» αναφέρεται σε μονάδες που δεν έχουν λάβει έγκριση CE ή UL.
Τα γραφικά πάνελ GP477R-EG41-24VP και GP577R-TC41-24VP είναι προϊόντα με σήμανση CE που συμμορφώνονται με τις ακόλουθες, σχετικές οδηγίες EMC.
EN55011 κατηγορία A
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

Σημείωση

1) Απαγορεύεται η αντιγραφή του περιεχομένου αυτού του εγχειριδίου, στο σύνολό του ή εν μέρει, εκτός από την προσωπική χρήση του χρήστη, χωρίς τη ρητή άδεια της Digital Electronics
Corporation of Japan.
2) Οι πληροφορίες που παρέχονται σε αυτό το εγχειρίδιο υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
3) Αυτό το εγχειρίδιο έχει γραφτεί με προσοχή και προσοχή στη λεπτομέρεια. Ωστόσο, εάν βρείτε τυχόν σφάλματα ή παραλείψεις, επικοινωνήστε με την Digital Electronics και ενημερώστε τους για τα ευρήματά σας.
4) Λάβετε υπόψη ότι δεν είμαστε υπεύθυνοι για τυχόν ζημιές που προκύπτουν από τη χρήση των προϊόντων μας, ανεξάρτητα από το άρθρο 3 παραπάνω
