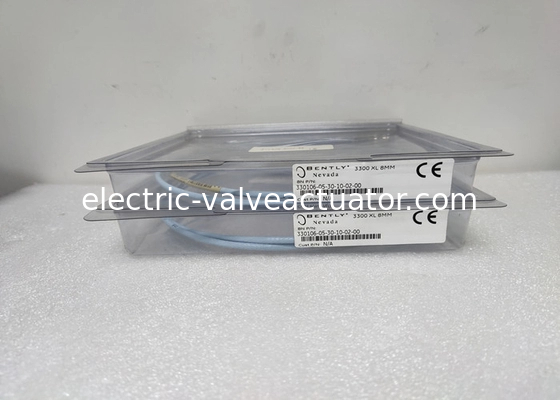

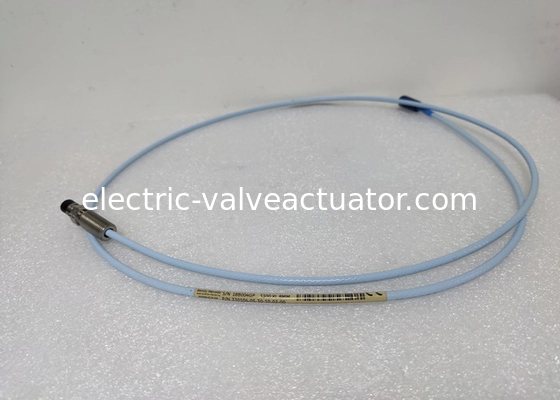

Αισθητήρας ανιχνευτή εγγύτητας Bently Nevada Proximitor Probe 330106-05-30-10-02-00 3300XL 8mm Αντίστροφης Στήριξης

Αντιστροφή των ανιχνευτών

Προδιαγραφές

Εκτός εάν αναφέρεται διαφορετικά, οι ακόλουθες προδιαγραφές αφορούν έναν αισθητήρα πλησιμότητας 8 mm 3300 XL, καλώδιο επέκτασης και ανιχνευτή 8 mm μεταξύ +18 °C και +27 °C (+64 °F έως +80 °F), με τροφοδοσία -24 Vdc.,ένα φορτίο 10 κιλών Ω, έναν στόχο από χάλυβα AISI 4140 και έναν ανιχνευτή με διαφορά 1,27 mm (50 mils).Οι προδιαγραφές ακρίβειας και εναλλακτικότητας του συστήματος δεν ισχύουν όταν χρησιμοποιείται σύστημα μετατροπέα βαθμονομημένο σε οποιοδήποτε άλλο στόχο εκτός από στόχο από χάλυβα Bently Nevada AISI 410..

Πληροφορίες παραγγελίας

3300 XL 8 mm ανιχνευτές οπισθοκόμησης

Άλλες ίνες που χρησιμοποιούνται για την κατασκευή ινών
Επένδυση που δεν υπερβαίνει το 50% της συνολικής αξίας του προϊόντος

Περιγραφές επιλογών

C:Επιλογή συνολικού μήκους

050.5 μέτρα (1.6 πόδια)
1010,0 μέτρα (3,3 πόδια)
151.5 μέτρα (4.9 πόδια)
2020,0 μέτρα (6,6 πόδια)
5050,0 μέτρα (16,4 πόδια)
1909.0 μέτρα (29,5 πόδια)

Δ:Επιλογή συνδέσμου

02Μινιατούρα συνάξιο συνδετήρα ClickLoc
12Μικροσκοπικός συνδυαστικός σύνδεσμος ClickLoc, καλώδιο FluidLoc

Σημείωση:Οι επιλογές καλωδίων FluidLoc -10 και -12 δεν είναι απαραίτητες στις συντριπτικές πλειοψηφίες των εγκαταστάσεων 330105 και 330106 λόγω της παρουσίας του μανδύα του ανιχνευτή.Εξετάστε προσεκτικά την εφαρμογή πριν παραγγείλετε τις επιλογές καλωδίων FluidLoc

Ε:Επιλογή έγκρισης οργανισμού

00Δεν απαιτείται
05Πολλαπλές εγκρίσεις

Περιγραφή

Σύστημα μετασχηματιστή

Το σύστημα μετατροπέα εγγύτητας 3300 αποτελείται από:

• ένα ανιχνευτή 3300 XL 8 mm ή ένα ανιχνευτή 3300 5 mm
• ένα καλώδιο επέκτασης 3300 XL
• ένα αισθητήρα πλησιμότητας 3300

Το σύστημα παρέχει μια τάση εξόδου ευθέως ανάλογη με την απόσταση μεταξύ της άκρης του ανιχνευτή και της παρατηρούμενης αγωγού επιφάνειας.Είναι ικανό να πραγματοποιεί τόσο στατικές (θέση) όσο και δυναμικές (δονήσεις) μετρήσεις.Το σύστημα αυτό χρησιμοποιείται κυρίως για εφαρμογές μέτρησης δονήσεων και θέσης σε μηχανές που περιέχουν υγρά με ταινία, καθώς και για εφαρμογές μέτρησης keyphasor και ταχύτητας.
Το σύστημα παρέχει ακριβή, σταθερή έξοδο σήματος σε ευρύ εύρος θερμοκρασιών.Όλα τα 3300 συστήματα μετατροπέα εγγύτητας επιτυγχάνουν αυτό το επίπεδο απόδοσης, επιτρέποντας την πλήρη εναλλαγή των ανιχνευτών.,καλώδιο επέκτασης, και αισθητήρα Proximitor χωρίς την ανάγκη για εξατομικευμένη αντιστοίχιση συστατικών ή βαθμονόμηση σε πάγκο.

Αισθητήρας πλησιμότητας

Ο αισθητήρας 3300 XL Proximitor ενσωματώνει πολλές βελτιώσεις σε σχέση με προηγούμενα σχέδια.Μπορεί επίσης να τοποθετηθεί σε μια παραδοσιακή διαμόρφωση τοποθέτησης πάνελΗ βάση τοποθέτησης για οποιαδήποτε επιλογή παρέχει ηλεκτρική μόνωση,εξάλειψη της ανάγκης για ξεχωριστές πλάκες απομόνωσης.
Ο αισθητήρας 3300 XL Proximitor είναι εξαιρετικά ανοσοποιητικός στις παρεμβολές ραδιοσυχνοτήτων, επιτρέποντας την εγκατάσταση σε περιβλήματα από ίνες γυαλιού χωρίς δυσμενείς επιπτώσεις από τα κοντινά σήματα ραδιοσυχνοτήτων.Η βελτιωμένη ανοσία RFI/EMI επιτρέπει στον αισθητήρα 3300 XL Proximitor να επιτύχει ευρωπαϊκές εγκρίσεις σήματος CE χωρίς να απαιτείται ειδικός προστατευμένος αγωγός ή μεταλλικό περίβλημαΟι τερματικές λωρίδες SpringLoc 3300 XL's δεν απαιτούν ειδικά εργαλεία εγκατάστασης και διευκολύνουν την εγκατάσταση ταχύτερα.πιο ισχυρές συνδέσεις καλωδίωσης πεδίου με την εξάλειψη μηχανισμών συμπίεσης τύπου βίδες που μπορούν να χαλαρώσουν.

Έλεγχος εγγύτητας και καλώδιο επέκτασης

Ο ανιχνευτής 3300 XL και το καλώδιο επέκτασης αντανακλούν επίσης βελτιώσεις σε σχέση με προηγούμενα σχέδια.Το καλώδιο του ανιχνευτή ενσωματώνει ένα κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σχεδιασμό CableLoc* που παρέχει 330 N (75 lbf) δύναμη έλξης για να συνδέσει πιο σταθερά το καλώδιο του ανιχνευτή και την άκρη του ανιχνευτήΜπορείτε επίσης να παραγγείλετε 3300 XL 8 mm ανιχνευτές και καλώδια επέκτασης με προαιρετική επιλογή καλωδίου FluidLoc*.Αυτή η επιλογή εμποδίζει το λάδι και άλλα υγρά να διαρρεύσουν από το μηχάνημα μέσα στο καλώδιο.

Άλλες πληροφορίες παραγγελίας των ανιχνευτών εγγύτητας

3300 XL 8 mm ανιχνευτές εγγύτητας, μετρική:

3301033300 XL 8 mm ανιχνευτής, M10 x 1 νήμα, χωρίς θωράκιση3
3301043300 XL 8 mm ανιχνευτής, M10 x 1 νήμα, με θωράκιση3

Αριθμός μέρους-AXX-BXX-CXX-DXX-EXX

Περιγραφές επιλογών

Α: Επιλογή μήκους χωρίς νήματα

Σημείωση: Το μήκος των μη νήματος πρέπει να είναι τουλάχιστον 20 mm μικρότερο από το μήκος της θήκης.

Παραγγέλλετε με αυξήσεις 10 χιλιοστών.

Διαμόρφωση μήκους:

• Μέγιστο μήκος χωρίς νήματα: 230 mm
• Ελάχιστο μήκος χωρίς νήματα: 0 mm

Παράδειγμα: 0 6 = 60 mm

Β: Επιλογή συνολικού μήκους υπόθεσης

Παραγγέλλετε με αυξήσεις 10 χιλιοστών.

Μετρικές διαμορφώσεις νήματος:

• Μέγιστο μήκος: 250 mm
• Ελάχιστο μήκος: 20 mm

Παράδειγμα: 0 6 = 60 mm

C:Επιλογή συνολικού μήκους

050.5 μέτρα (1.6 πόδια)
1010,0 μέτρα (3,3 πόδια)
151.5 μέτρα (4.9 πόδια)
2020,0 μέτρα (6,6 πόδια)
5050,0 μέτρα (16,4 πόδια)
909.0 μέτρα (29,5 πόδια)

Δ:Επιλογή τύπου συνδέσμου και καλωδίου

01Μικροσκοπικός ομοαξονικός συνδέτης ClickLoc με προστατευτικό συνδέτη, τυποποιημένο καλώδιο
02Μικροσκοπικός ομοαξονικός συνδέτης ClickLoc, τυποποιημένο καλώδιο
11Μικροσκοπικός ομοαξονικός συνδέτης ClickLoc με προστατευτικό συνδέτη, FluidLoccable

12Μικροσκοπικός ομοαξονικός συνδέτης ClickLoc, καλώδιο FluidLoc

Ε:Επιλογή έγκρισης οργανισμού

00Δεν απαιτείται

05Πολλαπλές εγκρίσεις
