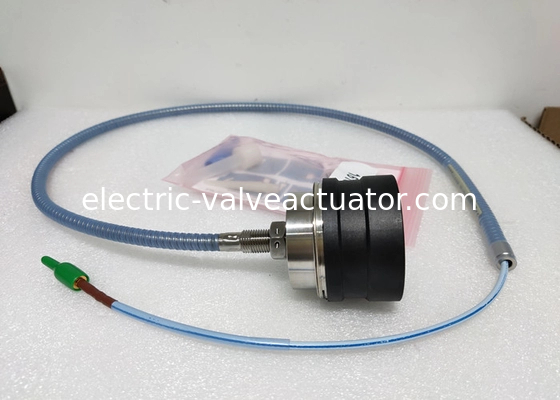

Bently Nevada 3300 XL 50 mm Proximity Probe 330876-01-10-01-00 Σύστημα μετασχηματιστή 1,0 μέτρο

Bently Nevada 3300 XL 50 mm Proximity Probe 330876-01-10-01-00 Σύστημα μετασχηματιστή 1,0 μέτρο

Προδιαγραφές

Εκτός εάν αναφέρεται διαφορετικά, οι ακόλουθες προδιαγραφές αφορούν αισθητήρα πλησιμότητας 50 mm 3300 XL, καλώδιο επέκτασης και ανιχνευτή μεταξύ 0 °C και +45 °C (+32 °F έως +113 °F), με τροφοδοσία -24 Vdc,φορτίο 10 kΩ, ένας στόχος από χάλυβα AISI 4140 που προμηθεύτηκε από την Bently Nevada με διάμετρο 102 mm ή μεγαλύτερο.Οι προδιαγραφές ακρίβειας και εναλλακτικότητας του συστήματος δεν ισχύουν όταν χρησιμοποιείται σύστημα μετατροπέα βαθμονομημένο σε οποιοδήποτε άλλο στόχο εκτός από στόχο από χάλυβα Bently Nevada AISI 410..

Πληροφορίες παραγγελίας

3300 XL 50 χιλιοστών ανιχνευτής εγγύτητας:

Άλλες συσκευές που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή οχημάτων

Περιγραφές επιλογών

Α:Επιλογή τύπου θήκης ανιχνευτή

011⁄2-20 Σημείο απευθείας εξόδου
02M14x1.5 Σημείο απευθείας εξόδου
03Πλατεία 1,99 σε διαμετρική έξοδο

Β:Επιλογή συνολικού μήκους

1010,0 μέτρα (3,3 πόδια)
5050,0 μέτρα (16,4 πόδια)
909.0 μέτρα (29,5 πόδια)

C:Επιλογή θωράκισης

00Υψηλής θερμοκρασίας καλώδιο FluidLoc
01Υψηλής θερμοκρασίας καλώδιο FluidLoc με θωράκιση

Δ:Επιλογή έγκρισης οργανισμού

00Καμία έγκριση
05Πολλαπλές εγκρίσεις (εν αναμονή)

Μοντέλα:

Περιγραφή

Το 3300 XL 50 mm Transducer System αποτελείται από έναν ξεχωριστό 50 mm ανιχνευτή, ένα καλώδιο επέκτασης και έναν 3300 XL 50 mm Proximitor ̇ Sensor.Η μεγάλη σπείρα με διάμετρο δίνει σε αυτό το σύστημα ένα μέγιστο γραμμικό εύρος 27.9 mm (1100 mils), το μεγαλύτερο γραμμικό εύρος της γραμμής μετατροπέα κυματιδίου ρεύματος της Bently Nevada. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

Μέτρηση της διαφορικής επέκτασης Η μέτρηση της διαφορικής επέκτασης πραγματοποιείται με τη χρήση δύο μετατροπέων εγγύτητας που παρατηρούν ένα κολάρο ή ράμπα σε κάποια απόσταση από το ρουλέν της ώθησης.Τυπικές ρυθμίσεις τοποθέτησης μετατροπέα που απαιτούν το 3300 XL 50 mm Transducer ς μακρύ γραμμικό εύρος περιλαμβάνουν:
• Δύο μετασχηματιστές που παρατηρούν την ίδια πλευρά ενός κολάρου.
• Δύο συμπληρωματικοί μετατροπείς εισόδου που παρατηρούν αντίθετες πλευρές ενός κολάρου, διπλασιάζοντας αποτελεσματικά το μετρήσιμο εύρος DE.

Τα κριτήρια για την επιλογή μιας μεθόδου τοποθέτησης είναι το μέγεθος του διαθέσιμου στόχου, η αναμενόμενη ποσότητα αξονικής κίνησης του περιστροφίου και ο τύπος του στόχου DE που υπάρχει στο μηχάνημα.Εάν το ύψος του κολάρου είναι επαρκές και το απαιτούμενο συνολικό εύρος μέτρησης είναι μικρότερο από 1.1 ίντσες (28 mm), η προτιμώμενη διαμόρφωση για περιττές μετρήσεις είναι η χρήση δύο μετατροπέων που παρατηρούν την ίδια πλευρά ενός κολάρου.Απαιτούνται 2 ίντσες (28 mm έως 56 mm) συνολικού εύρους, τοποθετούνται οι μετασχηματιστές με συμπληρωματικό τρόπο στις αντίθετες πλευρές του περιστροφίου.

Συμβατότητα συστήματος

Ο ανιχνευτής 3300 XL 50 mm διατίθεται σε τρεις διαμορφώσεις θήκης και νήματος για να αντικαταστήσει φυσικά όλα τα τυποποιημένα συστήματα 7200 50 mm (συμπεριλαμβανομένων των πλευρικών και πίσω ανιχνευτών εξόδου).Τα τυποποιημένα στηρίγματα στερέωσης τύπου 7200 είναι ακόμα διαθέσιμα ως αξεσουάρΕπιπλέον, υπάρχει επίσης μια νέα θήκη για την προσαρμογή του ανιχνευτή στον 50mm DE Integral μετατροπέα.394 V/mm (10 mV/mil) εξόδου που είναι πανομοιότυπη με αυτή των συστημάτων 7200 και 50 mm DE IntegralΚατά την αναβάθμιση από τα προηγούμενα συστήματα, κάθε συστατικό του συστήματος μετατροπέα (ζωντανός, καλώδιο επέκτασης,και Proximitor Sensor) πρέπει να αντικαθίστανται με εξαρτήματα 3300 XL 50 mm.

Έλεγχος εγγύτητας και καλώδιο επέκτασης

Ο ανιχνευτής 3300 XL 50 mm έχει σχεδιαστεί για να επιβιώσει στα σκληρότερα περιβάλλοντα DE των ατμογεννητριών.και μπορεί να αντέχει σε διαλείπουσες υψηλές θερμοκρασίες έως 250 °C (482 °F)Ο ανιχνευτής 50 mm διαθέτει εμπρόσθια και πίσω σφραγίδα η οποία, σε συνδυασμό με το καλώδιο High Temperature FluidLoc® (συνήθως σε όλους τους ανιχνευτές 50 mm), εμποδίζει την είσοδο υγρασίας στην άκρη του ανιχνευτή.Ειδικές συνδέσεις υψηλής θερμοκρασίας ClickLoc είναι επίσης τυποποιημένες στον ανιχνευτή και το καλώδιο επέκτασηςΚάθε ανιχνευτής και κάθε καλώδιο συνοδεύονται από προστατευτές συνδέσμων και ένα εργαλείο εγκατάστασης προστατευτών συνδέσμων μιας χρήσης για να διασφαλιστεί ότι οι συνδέσεις παραμένουν απαλλαγμένες από μόλυνση.Ο συνδετήρας ClickLoc στο καλώδιο του ανιχνευτή διαθέτει αφαιρούμενο κολάρο που διευκολύνει τη διαδρομή του καλωδίου μέσω στενών διαχωρισμών.

Ο ανιχνευτής 3300 XL 50 mm είναι διαθέσιμος σε στυλ ευθείας θήκης εξόδου με 1⁄2-20 αγγλικές κλωστές ή μετρικές κλωστές M14x1.5, συμπεριλαμβανομένου ενός κλειδαριού με προτρυπήματα σε σύρμα ασφαλείας.Ο πλευρικός έξοδος ανιχνευτή έχει δύο 1⁄4-20 οπές τοποθέτησης στο πίσω μέρος της θήκης ανιχνευτήΚαι για τις δύο κατευθείαν εξόδου και πλευρική έξοδος ανιχνευτές η συνολική διάμετρος του περιβλήματος είναι 1,99 ίντσες.

Αισθητήρας πλησιμότητας

Ο αισθητήρας 3300 XL 50 mm Proximitor Sensor1 διαθέτει τα ίδια προηγμένα χαρακτηριστικά με όλους τους αισθητήρες 3300 XL Proximitor.Ο λεπτός σχεδιασμός του του επιτρέπει να τοποθετηθεί είτε σε εγκατάσταση DIN-rail υψηλής πυκνότητας είτε σε πιο παραδοσιακή διαμόρφωση τοποθέτησης πάνελΗ βελτιωμένη ανθεκτικότητα RFI/EMI επιτρέπει στον αισθητήρα 3300 XL Proximitor να επιτύχει ευρωπαϊκές εγκρίσεις σήματος CE χωρίς ειδικές εκτιμήσεις για την τοποθέτηση.Αυτή η ανθεκτικότητα RFI εμποδίζει το σύστημα μετατροπέα να επηρεαστεί αρνητικά από τα κοντινά ραδιοσήματα υψηλής συχνότηταςΟι τερματικές λωρίδες SpringLoc στο αισθητήρα Proximitor δεν απαιτούν ειδικά εργαλεία εγκατάστασης και διευκολύνουν ταχύτερες, πολύ ανθεκτικές συνδέσεις καλωδίωσης πεδίου.
