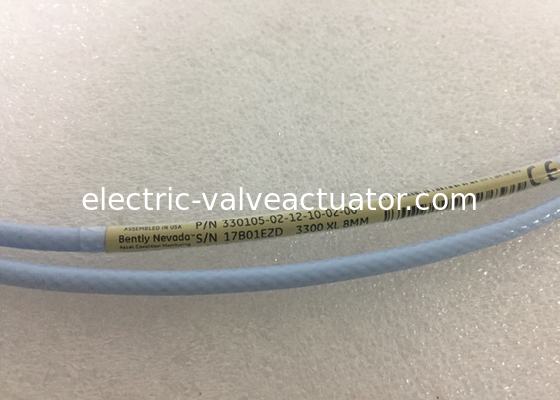

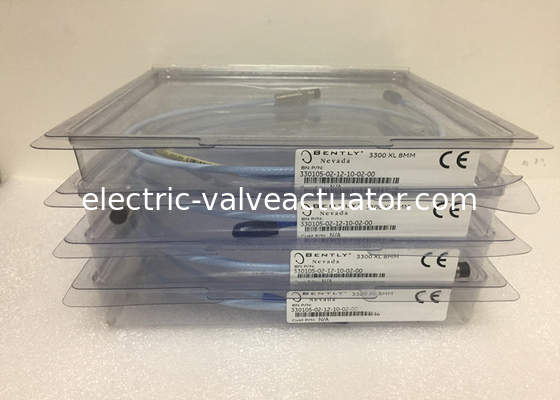

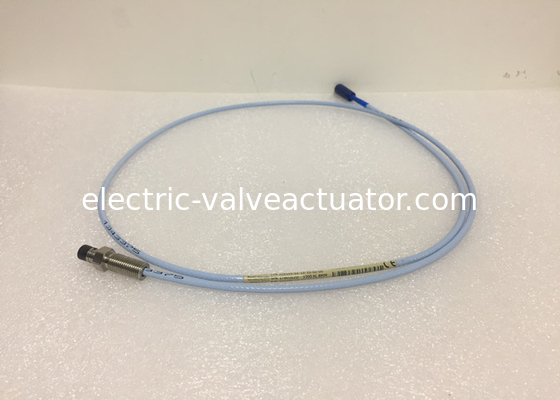

Κύκλωμα Νεβάδα Αντίστροφη ανίχνευση 330105-02-12-10-02-00 3300 XL 8mm Proximity Probes NEW

Κύκλωμα Νεβάδα Αντίστροφη ανίχνευση 330105-02-12-10-02-00 3300 XL 8mm Proximity Probes NEW

Περιγραφή

Σύστημα μετασχηματιστή

Το σύστημα μετατροπέα εγγύτητας 3300 αποτελείται από:

• ένα ανιχνευτή 3300 XL 8 mm ή ένα ανιχνευτή 3300 5 mm
• ένα καλώδιο επέκτασης 3300 XL
• ένα αισθητήρα πλησιμότητας 3300

Το σύστημα παρέχει μια τάση εξόδου ευθέως ανάλογη με την απόσταση μεταξύ της άκρης του ανιχνευτή και της παρατηρούμενης αγωγού επιφάνειας.Είναι ικανό να πραγματοποιεί τόσο στατικές (θέση) όσο και δυναμικές (δονήσεις) μετρήσεις.Το σύστημα αυτό χρησιμοποιείται κυρίως για εφαρμογές μέτρησης δονήσεων και θέσης σε μηχανές που περιέχουν υγρά με ταινία, καθώς και για εφαρμογές μέτρησης keyphasor και ταχύτητας.

Το σύστημα παρέχει ακριβή, σταθερή έξοδο σήματος σε ευρύ εύρος θερμοκρασιών.Όλα τα 3300 συστήματα μετατροπέα εγγύτητας επιτυγχάνουν αυτό το επίπεδο απόδοσης, επιτρέποντας την πλήρη εναλλαγή των ανιχνευτών.,καλώδιο επέκτασης, και αισθητήρα Proximitor χωρίς την ανάγκη για εξατομικευμένη αντιστοίχιση συστατικών ή βαθμονόμηση σε πάγκο.

Αισθητήρας πλησιμότητας

Ο αισθητήρας 3300 ProximitorSensor προσφέρει πολλές βελτιώσεις σε σχέση με τους προηγούμενους μετατροπέες κυκλικού ρεύματος Bentley Nevada με καλύτερη γραμμικότητα και σταθερότητα θερμοκρασίας.Χρησιμοποιεί επίσης μια ολοκληρωμένη πλάκα απομόνωσης ως βάση του, εξαλείφοντας την ανάγκη για ξεχωριστές πλάκες απομόνωσης.

Έλεγχοι εγγύτητας και καλώδιο επέκτασης.

Το 3300 XL 8 mm ανιχνευτικό, 3300 5 mm ανιχνευτικό, και 3300 XL καλώδιο επέκτασης αντανακλούν επίσης βελτιώσεις σε σχέση με προηγούμενα σχέδια.Μια κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας μέθοδος τυποποίησης TipLoc παρέχει ένα πιο ισχυρό δεσμό μεταξύ της άκρης του ανιχνευτή και του σώματος του ανιχνευτήΤο καλώδιο του ανιχνευτή είναι επίσης πιο σταθερά συνδεδεμένο, ενσωματώνοντας ένα κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σχεδιασμό CableLoc που παρέχει δύναμη έλξης 330 N (75 lb) για ανιχνευτή 8 mm όπου το καλώδιο ανιχνευτή συνδέεται με την άκρη του ανιχνευτή.

Οι ανιχνευτές (μόνο 8 mm) και τα καλώδια επέκτασης μπορούν επίσης να παραγγελθούν με προαιρετική επιλογή καλωδίου FluidLoc.Η επιλογή αυτή εμποδίζει το λάδι και άλλα υγρά να διαρρεύσουν από το μηχάνημα μέσα στο καλώδιο..

Συνδετήρες

Οι ανιχνευτές 3300 και 3300XL και το καλώδιο επέκτασης έχουν ανθεκτικές στη διάβρωση, χρυσοπίλυτες συνδέσεις ClickLoc από χαλκό.και ο ειδικά σχεδιασμένος μηχανισμός κλειδώματος εμποδίζει την χαλάρωση των συνδέσμωνΔεν απαιτούν ειδικά εργαλεία για την εγκατάσταση ή την αφαίρεση.

Οι 3300 ανιχνευτές και τα καλώδια επέκτασης μπορούν επίσης να παραγγελθούν με ήδη εγκατεστημένους προστατευτές συνδέσμων,ή προμηθεύονται χωριστά για εγκατάσταση στο πεδίο (όπως όταν το καλώδιο πρέπει να περνά μέσα από περιοριστικό αγωγό)Οι προστατευτές συνδέσμων συνιστώνται για όλες τις εγκαταστάσεις και παρέχουν αυξημένη προστασία του περιβάλλοντος.

Πληροφορίες παραγγελίας:

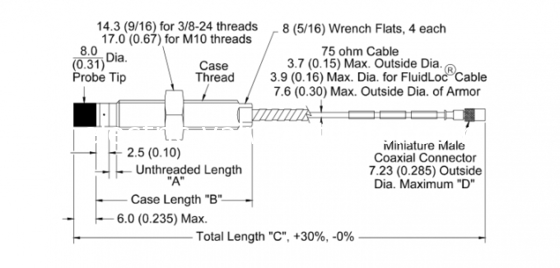

3300 XL 8 mm Αντίστροφη ανίχνευση, 3/8-24 UNF νήματα

330105-A02-B12-CXX-DXX-EXX3300 XL 8 mm Έλεγχος αντίστροφης τοποθέτησης, M10 x 1 νήματα33106-A05-B30-CXX-DXX-EXX

Περιγραφές επιλογών

C: Συνολικό μήκος

05 0,5 μέτρα (1.6 πόδια)
10 1,0 μέτρα (3,3 πόδια)
15 1,5 μέτρα (4.9 πόδια)
20 2.0 μέτρα (6,6 πόδια)
50 5,0 μέτρα (16,4 πόδια)
90 9,0 μέτρα (29,5 πόδια)

Δ: Επιλογή συνδέσμου

00 Σύνδεσμος μη εγκατεστημένος, τυποποιημένο καλώδιο
02 Μικροσκοπικός συνδετήρας ClickLoc, τυποποιημένο καλώδιο

Ε: Επιλογή έγκρισης του οργανισμού

00 Δεν απαιτείται
05 Πολλαπλές εγκρίσεις
