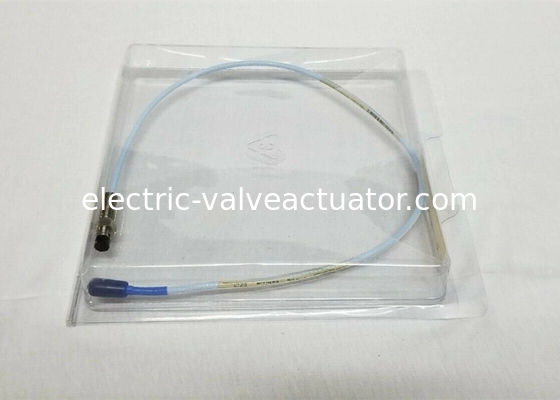

ΝΕΟ Bently Nevada 3300 XL 8MM Proximity PROBE 330101-00-08-05-02-05 Σύστημα Μετατροπέα

ΝΕΟ BENTLY Νεβάδα 3300 XL 8MM Proximity PROBE 330101-00-08-05-02-05 Σύστημα μετασχηματιστή

Περιγραφή

Έλεγχος εγγύτητας και καλώδιο επέκτασης

Ο ανιχνευτής 3300 XL και το καλώδιο επέκτασης αντανακλούν επίσης βελτιώσεις σε σχέση με προηγούμενα σχέδια.Το καλώδιο του ανιχνευτή ενσωματώνει ένα κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σχεδιασμό CableLoc* που παρέχει 330 N (75 lbf) δύναμη έλξης για να συνδέσει πιο σταθερά το καλώδιο του ανιχνευτή και την άκρη του ανιχνευτήΜπορείτε επίσης να παραγγείλετε 3300 XL 8 mm ανιχνευτές και καλώδια επέκτασης με προαιρετική επιλογή καλωδίου FluidLoc*.Αυτή η επιλογή εμποδίζει το λάδι και άλλα υγρά να διαρρεύσουν από το μηχάνημα μέσα στο καλώδιο.

Σύστημα μετασχηματιστή

Το σύστημα μετατροπέα εγγύτητας 3300 αποτελείται από:

• ένα ανιχνευτή 3300 XL 8 mm ή ένα ανιχνευτή 3300 5 mm
• ένα καλώδιο επέκτασης 3300 XL
• ένα αισθητήρα πλησιμότητας 3300

Το σύστημα παρέχει μια τάση εξόδου ευθέως ανάλογη με την απόσταση μεταξύ της άκρης του ανιχνευτή και της παρατηρούμενης αγωγού επιφάνειας.Είναι ικανό να πραγματοποιεί τόσο στατικές (θέση) όσο και δυναμικές (δονήσεις) μετρήσεις.Το σύστημα αυτό χρησιμοποιείται κυρίως για εφαρμογές μέτρησης δονήσεων και θέσης σε μηχανές που περιέχουν υγρά με ταινία, καθώς και για εφαρμογές μέτρησης keyphasor και ταχύτητας.

Το σύστημα παρέχει ακριβή, σταθερή έξοδο σήματος σε ευρύ εύρος θερμοκρασιών.Όλα τα 3300 συστήματα μετατροπέα εγγύτητας επιτυγχάνουν αυτό το επίπεδο απόδοσης, επιτρέποντας την πλήρη εναλλαγή των ανιχνευτών.,καλώδιο επέκτασης, και αισθητήρα Proximitor χωρίς την ανάγκη για εξατομικευμένη αντιστοίχιση συστατικών ή βαθμονόμηση σε πάγκο.

Πληροφορίες παραγγελίας για τους ανιχνευτές

3300 XL 8 mm ανιχνευτές εγγύτητας:

3301013300 XL 8 mm ανιχνευτής, 3/8-24 UNF νήμα, χωρίς θωράκιση2

3301023300 XL 8 mm ανιχνευτής, 3/8-24 UNF νήμα, με θωράκιση2

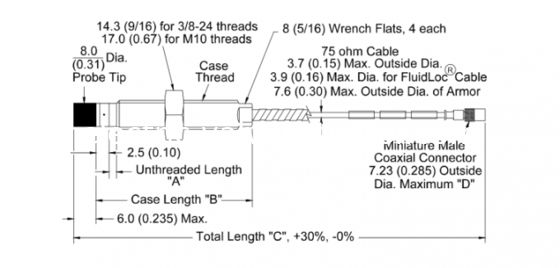

Αριθμός μέρους-AXX-BXX-CXX-DXX-EXX

Α:Επιλογή μήκους χωρίς νήματα

Σημείωση:Το μήκος των μη νήματος πρέπει να είναι τουλάχιστον 0,8 ίντσες μικρότερο από το μήκος της θήκης.

Παραγγελία σε αυξήσεις 0,1 σε διαμορφώσεις μήκους:Μεγιστοποιημένο μήκος χωρίς νήματα: 8.8 σε ελάχιστο μήκος χωρίς νήματα: 0.0 σεΠαράδειγμα: 0 4= 0.4 σε

Β:Επιλογή συνολικού μήκους θήκης

Παραγγελία με αυξήσεις 0,1 σε διαμορφώσεις μήκους νήματος:Μεγιστομέγιστο μήκος θήκης:9.6 inΕλάχιστο μήκος θήκης: 0,8 inΠαράδειγμα: 2 4 = 2,4 in

C:Επιλογή συνολικού μήκους

050.5 μέτρα ((1.6 πόδια)
101.0 μέτρα ((3.3 πόδια)
151.5 μέτρα ((4.9 πόδια)
2020,0 μέτρα (6,6 πόδια)
3030,0 μέτρα (9,8 πόδια)
5050,0 μέτρα (16,4 πόδια)
909.0 μέτρα (29,5 πόδια)

Σημείωση:

Η επιλογή μήκους 3 μέτρων είναι διαθέσιμη μόνο σε ανιχνευτές 330101 και είναι σχεδιασμένες για χρήση μόνο με τον αισθητήρα 9 μέτρωνProximitor.

Οι ανιχνευτές 5 μέτρων είναι σχεδιασμένοι για χρήση μόνο με τον αισθητήρα 5 μέτρων.

Δ:Επιλογή τύπου συνδέσμου και καλωδίου

01Μινιατούρα ομοαξονική σύνδεση ClickLoc με προστατευτικό συνδετήρα, κανονικό καλώδιο.
02Μινιατούρα ομοαξονική σύνδεση ClickLoc, τυπικό καλώδιο.
11Μινιατούρα ομοαξονική σύνδεση ClickLoc με προστατευτικό συνδετήρα, καλώδιο FluidLoc.
12Μινιατούρα ομοαξονική σύνδεση ClickLoc, καλώδιο FluidLoc.

Ε:Επιλογή έγκρισης οργανισμού

00Δεν απαιτείται
05Εγκρίσεις CSA, ATEX, IECEx
