IC693CMM321 Ελεγκτές Ethernet Plc, SERIES 90-30 Io Ethernet Module 4 κανάλια

PLC Programmable Logic Controller IC693CMM321 GE FANUC SERIES 90-30 Ethernet Interface Module

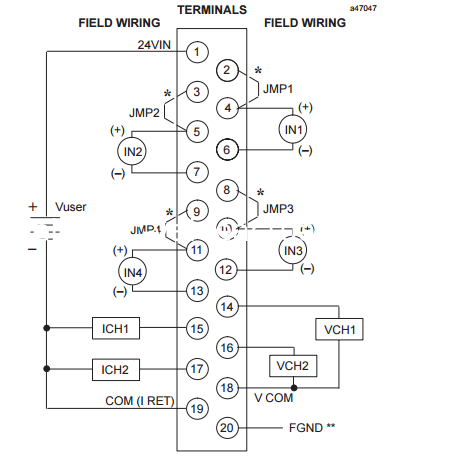

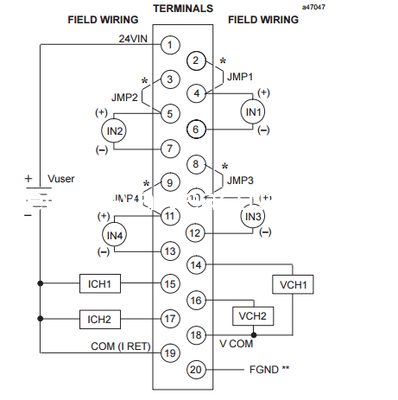

Η μονάδα εισόδου/εξόδου συνδυασμού αναλογικού ρεύματος/τάσης παρέχει έως και 4 διαφορικά κανάλια εισόδου ρεύματος ή τάσης και 2 μονοκατευθυντικά κανάλια εξόδου με εξόδους βρόχου ρεύματος ή εξόδους τάσης. Κάθε κανάλι μπορεί να διαμορφωθεί ξεχωριστά για το εύρος ρεύματος ή τάσης, ανάλογα με την περίπτωση, που απαιτείται για την εφαρμογή σας. Όλη η διαμόρφωση της μονάδας γίνεται μέσω λογισμικού, εκτός από ένα βραχυκυκλωτήρα που απαιτείται για την επιλογή της λειτουργίας εισόδου ρεύματος. Όλα τα εύρη μπορούν να διαμορφωθούν χρησιμοποιώντας είτε τη λειτουργία διαμόρφωσης λογισμικού Logicmaster 90-30/20/Micro είτε τον φορητό προγραμματιστή Series 90-30.

Σημειώστε ότι στην περιγραφή αυτής της μονάδας, η μονάδα θα αναφέρεται απλά ως Analog Combo Module.

Κάθε αναλογική είσοδος είναι ικανή να παρέχει πέντε εύρη εισόδου (δύο τάσης και τρία ρεύματος), τα οποία είναι:

• 0 έως +10 volts (μονοπολικό) - προεπιλεγμένο εύρος για τα κανάλια εισόδου και εξόδου.
• –10 έως +10 volts (διπολικό)
• 0 έως 20 mA 4 έως 20 mA
• 4 έως 20 mA Enhanced

Το προεπιλεγμένο εύρος εισόδου είναι η λειτουργία τάσης 0 έως +10 volts (μονοπολικό) με δεδομένα χρήστη κλιμακωμένα έτσι ώστε το 0V να αντιστοιχεί σε μια μέτρηση 0 και το 10V να αντιστοιχεί σε μια μέτρηση 32767.

Κάθε αναλογική έξοδος είναι ικανή να παρέχει τέσσερα εύρη εξόδου (δύο τάσης και δύο ρεύματος):

• 0 έως +10 volts (μονοπολικό) - προεπιλεγμένο εύρος για τα κανάλια εισόδου και εξόδου.
• –10 έως +10 volts (διπολικό)
• 0 έως 20 milliamps
• 4 έως 20 milliamp

ΓΡΗΓΟΡΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ

1. Μάρκα :GE
2. Μοντέλο :IC693CMM321
3. Τόπος προέλευσης : ΗΠΑ

ΠΕΡΙΓΡΑΦΗ

Οι έξοδοι μπορούν να διαμορφωθούν είτε για να διατηρήσουν την τελευταία κατάσταση είτε για να επαναφερθούν στο χαμηλό άκρο του εύρους τους εάν διακοπεί η τροφοδοσία του συστήματος. Οι έξοδοι μπορούν επίσης να διαμορφωθούν ώστε να λειτουργούν σε λειτουργία ράμπας κατόπιν εντολής από το πρόγραμμα εφαρμογής. Στη λειτουργία ράμπας, το κανάλι εξόδου μεταβαίνει σε μια νέα τιμή σε μια χρονική περίοδο, αντί να λαμβάνει τη νέα τιμή αμέσως. Μπορούν να οριστούν όρια υψηλού και χαμηλού συναγερμού για όλα τα κανάλια εισόδου και ένα σφάλμα ανοιχτού καλωδίου (λειτουργίες εξόδου ρεύματος) μπορεί να αναφερθεί στην CPU για κάθε κανάλι εξόδου. Οι μονάδες ALG442 σε ράφια RX3i υποστηρίζουν αναβαθμίσεις υλικολογισμικού στο πεδίο.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Αριθμός καναλιών εισόδου: 4 διαφορικά
Εύρη εισόδου: 0 έως 20 mA / 4 έως 20 mA / 4 έως 20 mA Enhanced
Ανάλυση 0 έως +10V: 2,5 mV (1 LSB = 2,5 mV)
Ανάλυση -10 έως +10V: 5 mV (1 LSB = 5 mV)
Απόκριση φίλτρου εισόδου: 29 Hz
Κατανάλωση ρεύματος από εσωτερική παροχή +5V: 95 mA
Κατανάλωση ρεύματος από εξωτερική παροχή χρήστη: 129 mA
Τύπος συσκευής: Αναλογική είσοδος / έξοδος, ρεύμα / τάση
Εύρος εξωτερικής τάσης τροφοδοσίας: 20 έως 30 VDC (24 VDC τυπικό)
Κυμάτωση τάσης:10%
Κατανάλωση ισχύος: 95 mA από εσωτερική παροχή +5 VDC, 150 mA από εξωτερική παροχή +24 VDC
Ρυθμός ενημέρωσης: Ρυθμός ενημέρωσης: 3 ms
Μόνωση, Πεδίο προς οπίσθιο επίπεδο και προς γείωση πλαισίου: 250 VAC συνεχής; 1500 VAC για 1 λεπτό
Αναλογικές έξοδοι: Δύο, Single?Ended
Εύρη εξόδου: 0 έως 20 mA, 4 έως 20 mA
Χωρητικότητα φορτίου εξόδου: 2000 pF (μέγιστο)
Επαγωγή φορτίου εξόδου: 1 H (μέγιστο)

Η μονάδα εισόδου/εξόδου συνδυασμού αναλογικού ρεύματος/τάσης παρέχει έως και 4 διαφορικά κανάλια εισόδου ρεύματος ή τάσης και 2 μονοκατευθυντικά κανάλια εξόδου με εξόδους βρόχου ρεύματος ή εξόδους τάσης. Κάθε κανάλι μπορεί να διαμορφωθεί ξεχωριστά για το εύρος ρεύματος ή τάσης, ανάλογα με την περίπτωση, που απαιτείται για την εφαρμογή σας. Όλη η διαμόρφωση της μονάδας γίνεται μέσω λογισμικού, εκτός από ένα βραχυκυκλωτήρα που απαιτείται για την επιλογή της λειτουργίας εισόδου ρεύματος. Όλα τα εύρη μπορούν να διαμορφωθούν χρησιμοποιώντας είτε τη λειτουργία διαμόρφωσης λογισμικού Logicmaster 90-30/20/Micro είτε τον φορητό προγραμματιστή Series 90-30.

Σημειώστε ότι στην περιγραφή αυτής της μονάδας, η μονάδα θα αναφέρεται απλά ως Analog Combo Module.

Κάθε αναλογική είσοδος είναι ικανή να παρέχει πέντε εύρη εισόδου (δύο τάσης και τρία ρεύματος), τα οποία είναι:

• 0 έως +10 volts (μονοπολικό) - προεπιλεγμένο εύρος για τα κανάλια εισόδου και εξόδου.
• –10 έως +10 volts (διπολικό)
• 0 έως 20 mA 4 έως 20 mA
• 4 έως 20 mA Enhanced

Το προεπιλεγμένο εύρος εισόδου είναι η λειτουργία τάσης 0 έως +10 volts (μονοπολικό) με δεδομένα χρήστη κλιμακωμένα έτσι ώστε το 0V να αντιστοιχεί σε μια μέτρηση 0 και το 10V να αντιστοιχεί σε μια μέτρηση 32767.

Κάθε αναλογική έξοδος είναι ικανή να παρέχει τέσσερα εύρη εξόδου (δύο τάσης και δύο ρεύματος):

• 0 έως +10 volts (μονοπολικό) - προεπιλεγμένο εύρος για τα κανάλια εισόδου και εξόδου.
• –10 έως +10 volts (διπολικό)
• 0 έως 20 milliamps
• 4 έως 20 milliamps
