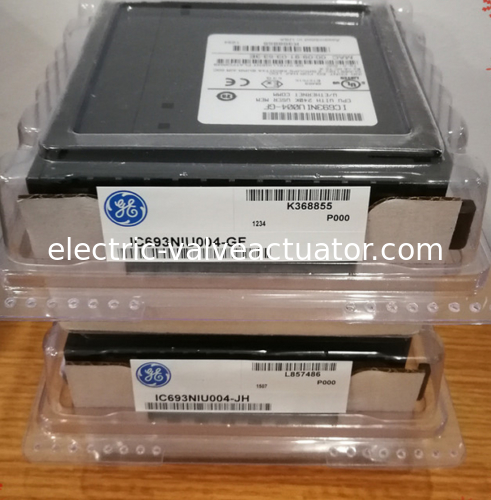

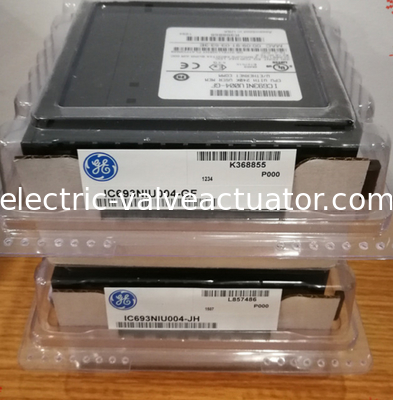

GE General Electric IC693NIU004 Fanuc 90-30 σειράς Ethernet Network Interface Unit

GE General Electric IC693NIU004 Fanuc 90-30 series Ethernet Network Interface Unit

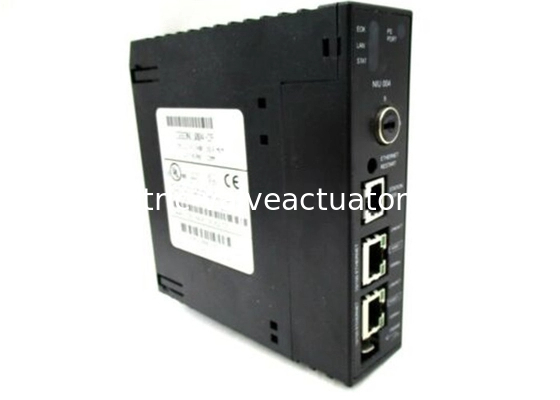

Το IC693NIU004 είναι μια GE Fanuc 90-30 series Ethernet Network Interface Unit. Αυτό λειτουργεί ως σταθμός Ethernet Global Data (EGD), ανταλλάσσοντας δεδομένα εισόδου και εξόδου, κατάστασης και ελέγχου μέσω του δικτύου. Η μονάδα διαθέτει 8 LED, ένα κουμπί επανεκκίνησης ethernet, 3 συνδέσμους θυρών και μια γλωττίδα σύνδεσης γείωσης ασπίδας. Η ετικέτα Mac Address μπορεί να βρεθεί στο εξωτερικό της μονάδας. Το IC693NIU004 ENUI διαθέτει 8 LED. Τα EOK, LAN, STAT και PS port υποδεικνύουν την κατάσταση της μονάδας. Τα άλλα τέσσερα LED συνδέονται με τις δύο θύρες RJ-45. Το LED τροφοδοσίας δεν σχετίζεται με τις θύρες ethernet, αλλά υποδεικνύει μόνο την παρουσία κυκλοφορίας μέσω των σειριακών θυρών της τροφοδοσίας της μονάδας. Τα EOK, LAN και STAT LED μπορούν να είναι On/OFF Blinking slow ή Blinking fast. Αυτά υποδεικνύουν την κατάσταση των διεπαφών Ethernet, την κυκλοφορία στις θύρες Ethernet (LED LAN) και ότι έχει συμβεί ένα συμβάν εξαίρεσης. Κάθε θύρα RJ-45 διαθέτει 2 LED, όπως θα βρείτε σε μια θύρα RJ-45 υπολογιστή. Το ένα με την ετικέτα LINK/ACT ανάβει όταν η σύνδεση είναι φυσικά παρούσα και αναβοσβήνει όταν ανιχνεύεται κυκλοφορία σε αυτήν τη θύρα. Η άλλη ένδειξη με την ετικέτα 100Mbps ανάβει για να υποδείξει ότι η σύνδεση είναι 100Mbps

ΓΡΗΓΟΡΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

Το κουμπί επανεκκίνησης ethernet έχει 2 λειτουργίες: εκτέλεση του ελέγχου LED και επανεκκίνηση. Η πίεση του κουμπιού επανεκκίνησης Ethernet θα έχει ως αποτέλεσμα τη διακοπή των επικοινωνιών ethernet, αυτό περιλαμβάνει οποιαδήποτε επικοινωνία με άλλες συσκευές συνδεδεμένες στον ενσωματωμένο διακόπτη. Όταν πατηθεί το κουμπί επανεκκίνησης Ethernet, τα 7 LED ανάβουν ταυτόχρονα. Θα πρέπει να διασφαλιστεί ότι τα LED σβήνουν και ανάβουν. Στη συνέχεια, η διεπαφή εκτελεί επανεκκίνηση. Εκτελούνται διαγνωστικά ισχύος και το λογισμικό της διεπαφής επανεκκινείται σε κατάσταση λειτουργίας.

Η θύρα RS-232, 6 ακίδων, RJ-11 προορίζεται για τη σύνδεση ενός τερματικού ή ενός εξομοιωτή τερματικού για πρόσβαση στο λογισμικό διαχείρισης σταθμού στη διεπαφή ethernet. Η λειτουργία Station Manager χρησιμοποιείται για τη δοκιμή και την αντιμετώπιση προβλημάτων επικοινωνιών Ethernet. Η χρήση του, ωστόσο, είναι προαιρετική. Ένα καλώδιο IC693CBL316A χρησιμοποιείται για τη σύνδεση του τερματικού, του εξομοιωτή ή του φορτωτή λογισμικού στο ethernet. Ο χρήστης μπορεί να βρει 2 θύρες RJ-45 Ethernet στο NIU. Η μία ή και οι δύο μπορεί να είναι συνδεδεμένες σε άλλες συσκευές ethernet. Κάθε θύρα ανιχνεύει αυτόματα την ταχύτητα δεδομένων (10Mbps ή 100Mbps), half ή full duplex και τη διάταξη καλωδίωσης: είτε straight through είτε crossover. Τα καλώδια που χρησιμοποιούνται για τη σύνδεση στο ENUI μπορεί να είναι θωρακισμένα ή μη θωρακισμένα, direct ή crossover. Θα πρέπει να σημειωθεί ότι οι δύο θύρες ethernet δεν πρέπει να συνδέονται στην ίδια συσκευή, καθώς αυτό θα οδηγήσει σε διπλασιασμό πακέτων. Πριν χρησιμοποιηθεί το Ethernet NIU στο δίκτυο, πρέπει να διαμορφωθεί χρησιμοποιώντας το λογισμικό CIMPLICITY Machine Edition Logic Developer. Αυτό χρησιμοποιείται για:

• Αντιστοίχιση μιας διεύθυνσης IP στο ENUI
• Ορισμός μάσκας υποδικτύου, προεπιλεγμένης πύλης και διεύθυνσης διακομιστή ονομάτων
• Ρύθμιση ανταλλαγής μηνυμάτων Ethernet Global Data μεταξύ του ENIU και του/των ελεγκτή(ων)

Εγκατάσταση του Ethernet NIU στην CPU Baseplate

• Βεβαιωθείτε ότι η τροφοδοσία της baseplate είναι OFF.
• Ευθυγραμμίστε τη μονάδα με την υποδοχή 1 και τον σύνδεσμο. Γείρετε τη μονάδα προς τα πάνω έτσι ώστε το πίσω επάνω άγκιστρο της μονάδας να εμπλέκεται στην υποδοχή στην baseplate.
• Κατεβάστε τη μονάδα μέχρι να ταιριάξουν οι σύνδεσμοι και ο μοχλός ασφάλισης στο κάτω μέρος της μονάδας να κουμπώσει στη θέση του, εμπλέκοντας την εγκοπή της baseplate.
• Ελέγξτε τη μονάδα για να βεβαιωθείτε ότι είναι σωστά τοποθετημένη.
• Συνδέστε μία ή και τις δύο θύρες Ethernet στη διεπαφή Ethernet στο δίκτυο.
