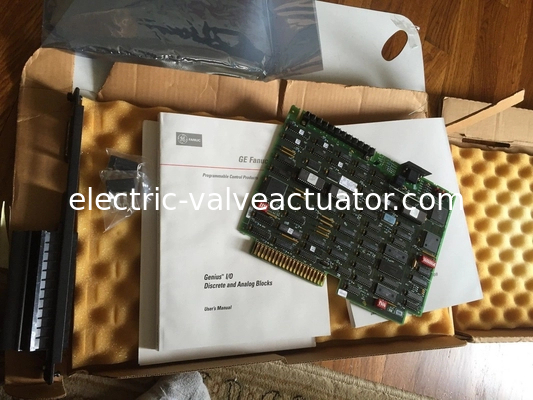

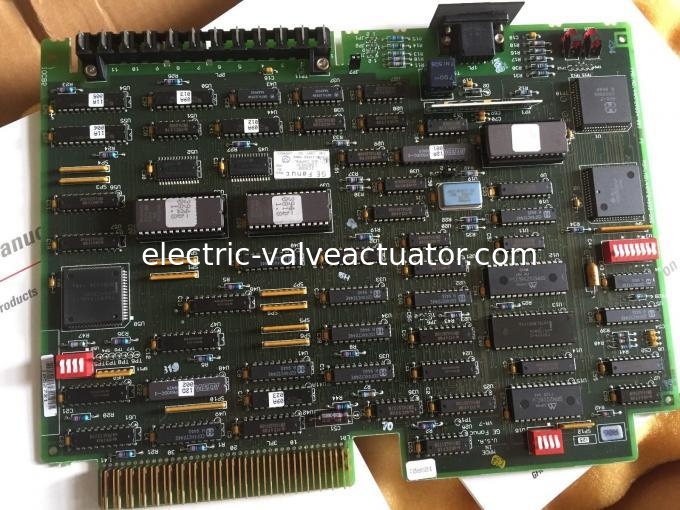

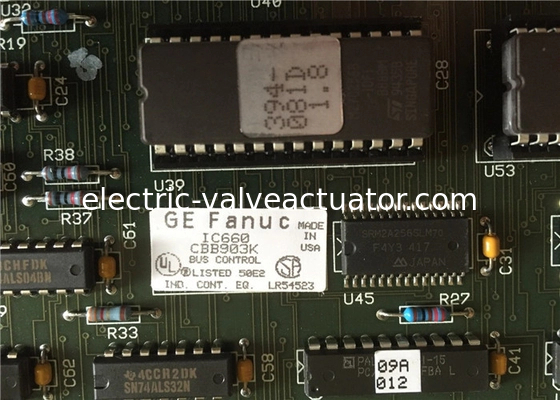

IC660CBB903K σειρά έξι ελεγκτών λογικής PLC της Γερμανίας FANUC I/O ελεγκτής λεωφορείων

Οι μονάδες ελέγχου διαύλου GE Fanuc IC660CBB90xx Series είναι μια απαραίτητη διεπαφή μεταξύ ενός Series Six Plus PLC και των μπλοκ Genius I/O όταν περιλαμβάνονται στο σύστημα I/O των PLC. Η μονάδα ελέγχου διαύλου μπορεί να τοποθετηθεί σε οποιαδήποτε υποδοχή I/O στην CPU ή σε μια βάση I/O υψηλής χωρητικότητας που βρίσκεται σε έναν σταθμό CPU ή σε έναν τοπικό σταθμό I/O έως και 2000 πόδια (600 μέτρα) από την CPU. Μπορούν να τοποθετηθούν πολλαπλοί ελεγκτές διαύλου σε μία βάση. Εφόσον κάθε ελεγκτής διαύλου καταναλώνει 20 μονάδες φορτίου, μπορούν να τοποθετηθούν έως και 5 μονάδες σε μια βάση CPU ή 10 μονάδες σε μια βάση I/O υψηλής χωρητικότητας.

Ένας ελεγκτής διαύλου μπορεί να τοποθετηθεί σε μια βάση I/O σε έναν απομακρυσμένο σταθμό I/O εάν ο χρόνος σάρωσης της CPU είναι μεγαλύτερος από 10 ms. Ωστόσο, λόγω της μειωμένης χωρητικότητας της σειριακής σύνδεσης επικοινωνιών I/O, οι εντολές παραθύρου δεν θα υποστηρίζονται. Κάθε ελεγκτής διαύλου μπορεί να διασυνδεθεί με έως και 30 μπλοκ Genius I/O με την CPU Series Six Plus μέσω επικοινωνιών συστραμμένου ζεύγους έως και 2000 πόδια (600 μέτρα). Το μόνο όριο στον αριθμό των ελεγκτών διαύλου σε οποιοδήποτε σύστημα PLC είναι η χωρητικότητα I/O της CPU Series Six Plus. Κάθε ελεγκτής διαύλου, παρόμοιος με οποιαδήποτε μονάδα I/O, έχει πρόσβαση σε όλες τις αναφορές I/O στην αλυσίδα I/O του.

Ένας διακόπτης DIP 4 τμημάτων που βρίσκεται στη μονάδα χρησιμοποιείται για την ενεργοποίηση της επιλογής καναλιού για εκτεταμένη διευθυνσιοδότηση I/O. Εάν χρησιμοποιείται κανονική (μη εκτεταμένη) διευθυνσιοδότηση ή εάν η επιλογή καναλιού γίνεται μέσω μονάδων πομπού I/O, δεν απαιτείται ρύθμιση διακόπτη.

Το δίαυλο Genius I/O πρέπει να τερματίζεται στον ελεγκτή διαύλου από τη χαρακτηριστική του σύνθετη αντίσταση. Η βελτιωμένη έκδοση Bus Controller παρέχει τρεις επιλέξιμες ενσωματωμένες σύνθετες αντιστάσεις, 100Ω, 150Ω ή 750Ω. Τρία βραχυκυκλώματα (JPI, JP2 και JP3) στη μονάδα χρησιμοποιούνται για την επιλογή μιας από τις αναφερόμενες τιμές ή για την επιλογή μηδενικής σύνθετης αντίστασης.
