GE FANUC IC693CHS393F ΕΝΤΕΡΕΣΜΕΝΟ 10SLOT ΑΠΑΜΕΡΕΣΜΑΤΗ ΒΑΣΙΚΗ ΕΠΙΣΤΡΟΠΗ ΕΜΙ εγγύηση ενός έτους

GE FANUC IC693CHS393F ΕΝΤΕΡΕΣΜΕΝΟ 10SLOT ΑΠΑΜΕΡΕΣΜΑΤΗ ΒΑΣΙΚΗ ΕΠΙΣΤΡΟΠΗ ΕΜΙ εγγύηση ενός έτους

Γρήγορες λεπτομέρειες

1. Μάρκα:Γενικά
2. Σχήμα:IC693CHS393F
3. Χώρος καταγωγής: ΗΠΑ

ΑΛΛΑ ΠΡΟΔΟΤΑ ΤΑΥΤΟΥ

Σε ένα σύστημα που χρησιμοποιεί απομακρυσμένες βάσεις δεν μπορεί να υπάρχουν περισσότερα από 700 πόδια καλωδίων που συνδέουν όλες τις βάσεις σε ένα σύστημα που χρησιμοποιεί απομακρυσμένες βάσεις.Η CPU μπορεί να βρίσκεται σε PLC ή σε προσωπικό υπολογιστή που είναι εξοπλισμένος με κάρτα διεπαφής προσωπικού υπολογιστή (βλέπε κεφάλαιο 11). Remote capability is facilitated by the Remote baseplate’s built-in isolation between the +5 volt logic supply used by the I/O modules residing in the Remote baseplate and the supply for the interface circuit associated with the I/O Bus Expansion InterfaceΗ απομόνωση βοηθά στην πρόληψη προβλημάτων που σχετίζονται με ανισορροπημένες συνθήκες εδάφους. 340, και 341, το μέγιστο είναι 4. Για CPU με αριθμό 350 και άνω, το μέγιστο είναι 7.Κάθε απομακρυσμένη πλακέτα βάσης έχει μια 25 πιν θηλυκό D-τύπου σύνδεσμο επέκτασης τοποθετημένο στο δεξί άκρο του για τη σύνδεση με άλλες πλακέτες βάσης. Οι βάσεις των τηλεχειριστήρων είναι διαθέσιμες σε δύο μεγέθη: 5 slots (IC693CHS398) και 10 slots (IC693CHS392)Οι ενότητες αυτές πρέπει να είναι τοποθετημένες σε βάση CPU. Όλες οι άλλες μονάδες I/O και επιλογές μπορούν να τοποθετηθούν σε οποιοδήποτε τύπο πλακέτας βάσης.και υποστηρίζουν τις ίδιες ενότητες I/O και επιλογές με τις πλακέτες βάσης επέκτασηςΚάθε βάση τηλεχειριστή έχει έναν διακόπτη επιλογής αριθμού ράφους.

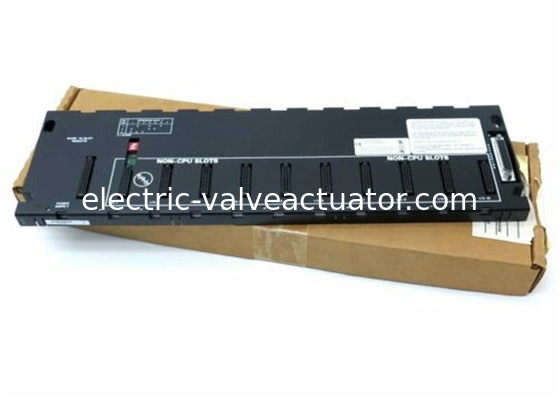

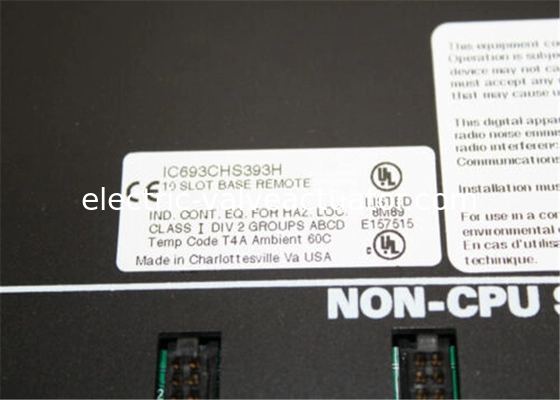

Το GE Fanuc IC693CHS393 είναι μια βάση απομακρυσμένων δέκα slots.Αυτό το εξαρτήμα έχει σχεδιαστεί για το σύστημα PLC της σειράς 90-30 της GE.Πρώτον, σε κάθε σύστημα που χρησιμοποιεί απομακρυσμένες πλακέτες βάσης,η συνολική ποσότητα καλωδίων που συνδέουν όλες τις πλάκες βάσης πρέπει να είναι μικρότερη από 700 πόδιαΕπίσης, μια απομακρυσμένη βάση δεν μπορεί να είναι μια αυτόνομη μονάδα. Αντίθετα, πρέπει να συνδεθεί με ένα σύστημα που έχει μια CPU. Αυτή η CPU μπορεί να βρίσκεται σε ένα προγραμματιζόμενο λογικό ελεγκτή (PLC) ή σε έναν υπολογιστή.ο υπολογιστής πρέπει να είναι εξοπλισμένος με κάρτα διεπαφής προσωπικού υπολογιστή.

Η απομακρυσμένη βάση έχει ενσωματωμένη απομόνωση.Αυτό είναι μεταξύ της +5 βολτ λογικής τροφοδοσίας που χρησιμοποιείται από τις μονάδες I / O που κατοικούν στην βάση απομακρυσμένης πλάκας και την τροφοδοσία για το κύκλωμα διεπαφής, το οποίο συνδέεται με την διεπαφή επέκτασης λεωφορείου I / O.Οι ανισορροπημένες συνθήκες εδάφους μπορεί να οδηγήσουν σε προβλήματα, γι' αυτό είναι σημαντικό να υπάρχει απομόνωση για να αντιμετωπιστούν αυτά τα προβλήματα. Ο τύπος της CPU σε ένα σύστημα θα καθορίσει τον αριθμό των απομακρυσμένων πλακών που μπορούν να χρησιμοποιηθούν.ο μέγιστος αριθμός που μπορεί να χρησιμοποιηθεί είναι 7.





Υπάρχουν μερικές έξυπνες ενότητες επιλογής που δεν υποστηρίζονται από ένα απομακρυσμένο backplane - PCM, CMM, ADC και BEM330.Όλες οι υπόλοιπες μονάδες I/O και οι προαιρετικές μονάδες μπορούν να τοποθετηθούν σε οποιοδήποτε τύπο πλάκας βάσης. Παρόμοια με τις πλακέτες βάσης επέκτασης, οι απομακρυσμένες πλακέτες βάσης χρησιμοποιούν τον ίδιο τύπο τροφοδοσίας και υποστηρίζουν τις ίδιες μονάδες I / O και τις ενότητες επιλογής.Στο δεξί άκρο κάθε απομακρυσμένης πλάκας βάσης υπάρχει ένας θηλυκός σύνδεσμος επέκτασης τύπου D 25 πινών.Κάθε απομακρυσμένη βάση έχει επίσης έναν διακόπτη επιλογής DIP Rack Number.
