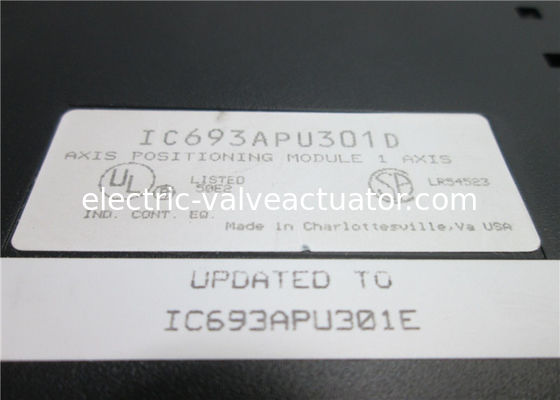

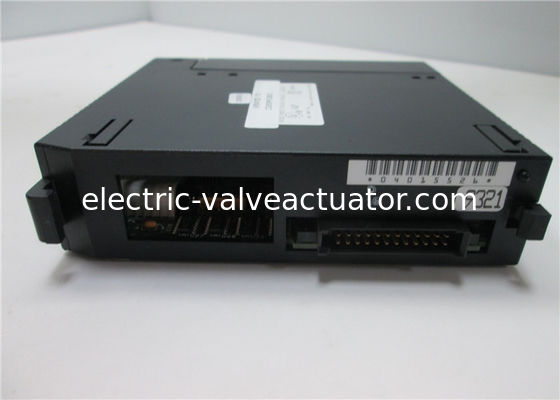

GE 10V Αναλογική έξοδος IC693APU301 / AXIS POSITION MODULE 1 AXIS σειρά 90-30

GE 10V Αναλογική Έξοδος IC693APU301 / AXIS POSITION MODULE 1 AXIS Series 90-30

ΓΡΗΓΟΡΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

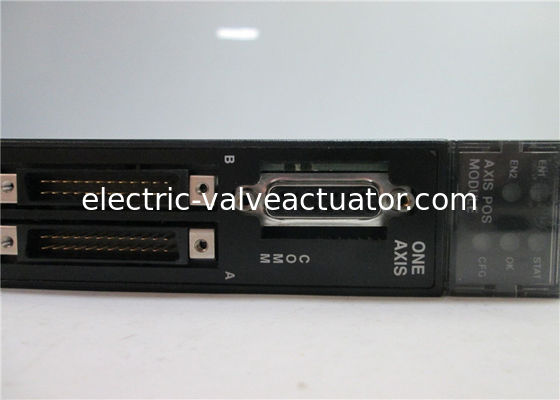

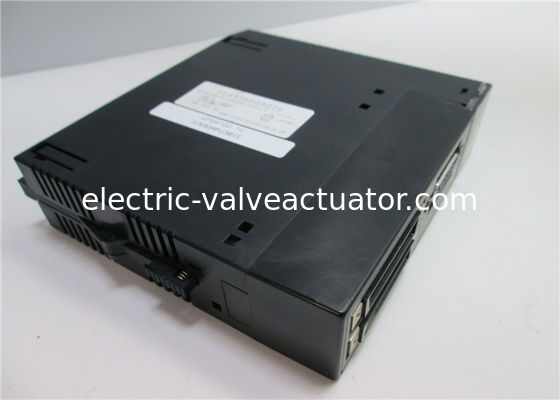

Η πρόσοψη APM (μπροστινό πάνελ) διαθέτει δύο συνδέσμους υψηλής πυκνότητας 24 ακίδων για συνδέσεις servo. Ο σύνδεσμος με την ετικέτα A περιέχει συνδέσεις για τον άξονα 1. Ο σύνδεσμος B, για ένα APM 1 άξονα, περιέχει συνδέσεις γενικής χρήσης. Ο σύνδεσμος B, για ένα APM 2 αξόνων, έχει συνδέσεις για τον άξονα 2 καθώς και συνδέσεις γενικής χρήσης. Για να διευκολυνθεί η καλωδίωση στη μονάδα δίσκου και στο μηχάνημα, κάθε σύνδεσμος υψηλής πυκνότητας συνδέεται συνήθως με ένα κοντό καλώδιο σε ένα μπλοκ ακροδεκτών.

Αυτά τα καλώδια αποτελούνται από έναν σύνδεσμο I/O 24 ακίδων, ένα καλώδιο και έναν σύνδεσμο μπλοκ ακροδεκτών τύπου D 25 ακίδων. (Τα καλώδια τεκμηριώνονται στο Κεφάλαιο 10.) Τα διαθέσιμα καλώδια είναι: „ IC693CBL311 (10 πόδια/3 μέτρα) „ IC693CBL319 (3 πόδια/1 μέτρο) „ IC693CBL317 (10 πόδια/3 μέτρα) με ένα εξωτερικό θωρακισμένο pigtail 8” „ C693CBL320 (3 πόδια/1 μέτρο) με ένα εξωτερικό θωρακισμένο pigtail 8” Για την κατασκευή καλωδίων προσαρμοσμένου μήκους, ο σύνδεσμος καλωδίου I/O 24 ακίδων διατίθεται σε τρία διαφορετικά κιτ (υποδοχή θηλιάς συγκόλλησης, υποδοχή καλωδίου πτύχωσης και υποδοχή IDC (κορδέλας)). Το μπλοκ ακροδεκτών είναι Weidmuller RD25 910648 ή ισοδύναμο (πρέπει να είναι συμβατό με το καλώδιο I/O IC693CBL311/319/317/320 - ανατρέξτε στο Κεφάλαιο 10 για λεπτομέρειες).

Δείτε τα ακόλουθα εγχειρίδια για λεπτομερείς πληροφορίες σχετικά με τις μονάδες Power Mate APM: „ GFK-0840 Motion Mate APM για τη σειρά 90-30 PLC Standard Mode User’s Manual „ GFK-0781 Motion Mate APM για τη σειρά 90-30 PLC Follower Mode User’s Manual „ GFK-0664 Series 90 PLC APM Programmer’s Manual
