TVH-E20GNPM TOPWORX Emerson Valve Monitor σε σκληρό ανοδιωμένο αλουμίνιο ή ανοξείδωτο χάλυβα 316

TVH-E20GNPM TOPWORX Emerson σε σκληρό ανοδιωμένο αλουμίνιο ή ανοξείδωτο χάλυβα 316


Μοντέλο TVH,
Βάση και καπάκι από ανοξείδωτο χάλυβα Bus/Sensor (2) P&F NJ2-V3-N
Ταξινόμηση Περιοχής Class 1, Div. 1, Groups A,B,C&D; Class II, Div. 1, Groups E,F&G; IP67, 4, 4X; Ex ia IIC T4
Οπτική Ένδειξη 90° Πράσινο Ανοιχτό / Κόκκινο Κλειστό
Άξονας NAMUR, ανοξείδωτος χάλυβας 304
Είσοδοι Αγωγών (2) 1/2” NPT
Δακτύλιοι O Σιλικόνης Βαθμολογία Θερμοκρασίας -20°C έως 40°C
Εγκατάσταση σε ενεργοποιητή

Προσανατολισμοί, Κανονική και Αντίστροφη Δράση

Η κανονική δράση είναι πλήρως δεξιόστροφη όταν η βαλβίδα διεργασίας είναι κλειστή και αριστερόστροφη όταν η βαλβίδα διεργασίας είναι ανοιχτή. Η αντίστροφη δράση είναι πλήρως δεξιόστροφη όταν η βαλβίδα διεργασίας είναι ανοιχτή και αριστερόστροφη όταν η βαλβίδα διεργασίας είναι κλειστή.

Οι συγκροτήσεις θόλου ένδειξης 90° έχουν σχεδιαστεί για να φιλοξενούν οποιαδήποτε διάταξη τοποθέτησης και μπορούν να ρυθμιστούν έως και 9° εκτός άξονα εάν χρειάζεται. Οι συγκροτήσεις θόλου ένδειξης 45° μπορούν να φιλοξενήσουν μόνο κανονικές εφαρμογές που είναι τοποθετημένες παράλληλα ±9°. Συμβουλευτείτε τον τοπικό διανομέα ή τον εκπρόσωπο του εργοστασίου για εφαρμογές 45° αντίστροφης δράσης ή τοποθετημένες κάθετα.

Η εικόνα στα αριστερά δείχνει μια μονάδα TopWorx™ τοποθετημένη παράλληλα με τη βαλβίδα διεργασίας στην κλειστή θέση. Το πράσινο βέλος στο επάνω μέρος δείχνει την “κανονική δράση” κατεύθυνση κίνησης για το άνοιγμα της βαλβίδας. Αυτός είναι ο τυπικός προσανατολισμός και εκτός εάν ορίζεται διαφορετικά, η μονάδα σας θα ρυθμιστεί από το εργοστάσιο για να λειτουργεί με αυτόν τον τρόπο.

Η εικόνα στα δεξιά δείχνει μια μονάδα TopWorx™ τοποθετημένη κάθετα στη βαλβίδα διεργασίας στην κλειστή θέση. Το πράσινο βέλος στο επάνω μέρος δείχνει την “κανονική δράση” κατεύθυνση κίνησης για το άνοιγμα της βαλβίδας.


Τοποθέτηση

Η TopWorx™ διαθέτει πολυάριθμα κιτ βραχιόνων τοποθέτησης, τόσο περιστροφικά όσο και γραμμικά, διαθέσιμα για να καλύψουν τη συγκεκριμένη εφαρμογή σας. Συμβουλευτείτε τον τοπικό διανομέα ή τον εκπρόσωπο του εργοστασίου για πληροφορίες παραγγελίας. Η παρακάτω απεικόνιση δείχνει μια άμεση τοποθέτηση NAMUR σε μια βαλβίδα στροφής. Ανατρέξτε στην τεκμηρίωση του κιτ τοποθέτησης για συγκεκριμένες οδηγίες τοποθέτησης.

Αποθήκευση

Μέχρι να εγκατασταθούν σωστά οι αγωγοί, τα καλύμματα αγωγών και τυχόν εφαρμόσιμες συνδέσεις θυρών βαλβίδων, η μονάδα TopWorx™ δεν θα υποστηρίζει την βαθμολογία IP/NEMA, καθώς η μονάδα αποστέλλεται με προσωρινά καλύμματα. Βεβαιωθείτε ότι αποθηκεύεται σε ξηρό περιβάλλον με σχετική υγρασία μεταξύ 10%-95% και θερμοκρασία που κυμαίνεται από -40ºF (-40ºC) έως 160ºF (71ºC). Μόλις εγκατασταθεί σωστά, το εύρος θερμοκρασίας που αναφέρεται στην πινακίδα θα αντικαταστήσει αυτό το εύρος θερμοκρασίας αποθήκευσης.

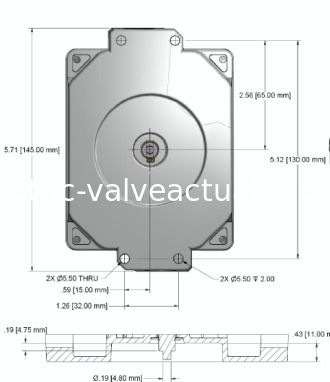

Εικόνα:
