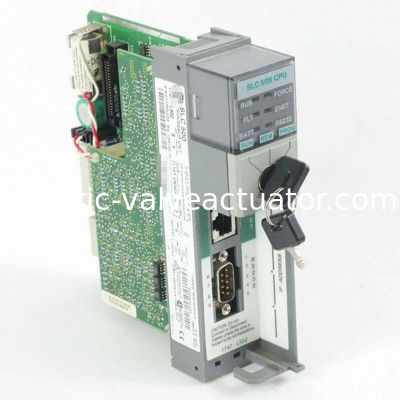

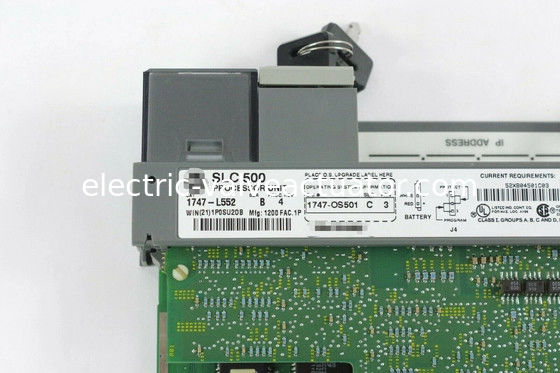

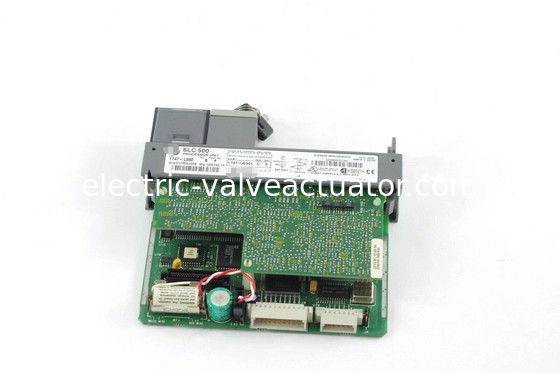

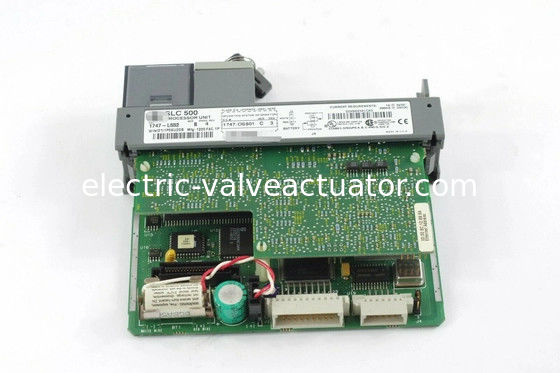

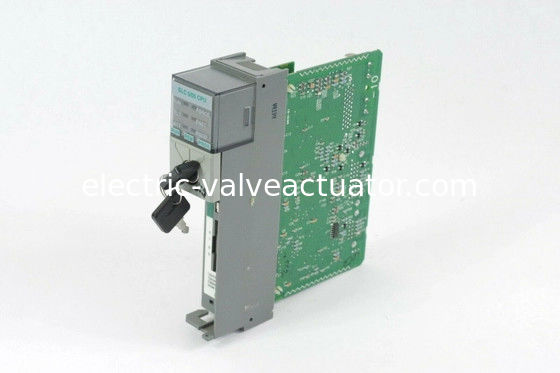

ενότητα PLC ελεγκτών μονάδων επεξεργαστών 1747-L552 SLC 500 ΜΝΉΜΗ ΧΡΗΣΤΏΝ 32 Κ

Περιγραφή1747-L552 CPU MODULE 32 K USER MEMORY SLC-5/05 Ελέγχων

Γρήγορες λεπτομέρειες:

• 1747-L552
• Μονούλη CPU
• 32K Μνήμη Χρήστη
• SLC-5/05 Ελέγχων
• 32 χλμ.
• Επικοινωνία Ethernet & RS-232
• Μνήμη Χρήστη
• Τοπική ανάλογη είσοδος/εξόδου
• ΟΣΗΜΕΙΑ με την A1747-L552
• ΟΣΗΜΕΙΑ Ε1747-L552
• ΟΣΗΜΕΙΑ με την R1747-L552

Περίπου 1747-L552

Ο 1747-L552 είναι ένας επεξεργαστής SLC 500 που ανήκει στην υποκατηγορία του SLC 5/05.Αυτός ο επεξεργαστής είναι ενσωματωμένος με μια θύρα RS232 για επικοινωνία peer to peer και επικοινωνία Ethernet για εφαρμογές δικτύου και ταυτόχρονη ανταλλαγή δεδομένων.

Ο επεξεργαστής αυτός είναι ιδανικός για χρήση σε εφαρμογές μεσαίας έως μεγάλης κλίμακας με επίκεντρο την ενσωμάτωση της περιοχής επιπέδου μηχανής στο επίπεδο επιχείρησης.Αυτός ο επεξεργαστής παρέχει επίσης πρακτικά χαρακτηριστικά ολοκλήρωσης για την απαίτηση του Βιομηχανικού Διαδικτύου των Πραγμάτων (IIoT).

Σε αντίθεση με άλλους επεξεργαστές της πλατφόρμας SLC 500, η ενσωματωμένη ικανότητα επικοινωνίας αυτών των επεξεργαστών περιλαμβάνει DH485, Data Highway Plus (DH+), Remote I/O και DeviceNet.Αυτά τα πρωτόκολλα επικοινωνίας είναι ιδιόκτητα και απαιτούν ειδικές ενότητες ή μετατροπείς και πύλες τρίτων για να επιτρέψουν την κάθετη ολοκλήρωσηΜε το ενσωματωμένο Ethernet, αυτός ο επεξεργαστής είναι έτοιμος για κάθετη ολοκλήρωση.

The RS232 communication port is a classic communication port ideal for Human Machine Interface (HMI) communication that is typically installed on the same panel where the Programmable Logic Controller (PLC) processor is installed as RS232 has a limited distance coverage.

Η μεγάλη χωρητικότητα μνήμης του 1747-L552 διαθέτει χωρητικότητα IO 4096 εισροών και εξόδων, η οποία επιτρέπει στον επεξεργαστή να ελέγχει πολλές μικρές διαδικασίες ή μια ενιαία μεγάλη διαδικασία.Η κριτικότητα του συστήματος πρέπει να λαμβάνεται υπόψη για να προγραμματιστεί σωστά ποια διαδικασία μπορεί να συμπεριληφθεί με τους ίδιους επεξεργαστέςΥποστηρίζει επίσης την υλοποίηση της τοπολογίας Remote I/O για να επιτρέψει τη στρατηγική εγκατάσταση των μονάδων I/O.

Η ενότητα αυτή έχει μέγιστη μνήμη χρήστη 32K λέξεων, με 28K λέξεις για τα δεδομένα ή το πρόγραμμα και 4K λέξεις για τα δεδομένα χρήστη.Ο επεξεργαστής έχει επίσης έναν απόλυτο μέγιστο αριθμό I/O σε 4096 το καθένα τόσο για εισροές όσο και για εξόδουςΕπίσης, έχει μέγιστη τοπική αναλογικότητα 480 μονάδων.Αυτός ο επεξεργαστής υποστηρίζει έως εκατόν επτά (107) εντολές προγραμματισμού και επιτρέπει την εγκατάσταση έως τρεις (3) πλαισίων με μέγιστο τριάντα (30) slotsΤο μέγιστο ρεύμα εισόδου αυτού του επεξεργαστή είναι 1A σε 5 Volts DC και 0A σε 24 Volts DC.και μια εκτέλεση XIC bit 00,37 μs.


Ανάλογα με το φορτίο της τροφοδοσίας, αυτός ο επεξεργαστής έχει ένα χρόνο αναμονής σάρωσης προγράμματος από 20 χιλιοστά δευτερόλεπτα έως 3 δευτερόλεπτα μετά από απώλεια ισχύος.με μετατόπιση από κορυφή σε κορυφή σε 5 έως 57 HertzΟ επεξεργαστής αυτός έχει επίσης ένα λειτουργικό σοκ 30G και μια μη συμπυκνωτική σχετική υγρασία 5 έως 95%.Το εύρος θερμοκρασίας λειτουργίας αυτού του επεξεργαστή είναι 0 έως 60 βαθμούς Κελσίου και το εύρος θερμοκρασίας αποθήκευσης είναι -40 έως 85 βαθμούς Κελσίου.

Η μόνη συμβατή μονάδα μνήμης για αυτόν τον επεξεργαστή είναι η 1747-M13 για την έκδοση firmware σειράς C OS501 ή υψηλότερη.Η κατάσταση LEDs είναι διαθέσιμα για αυτόν τον επεξεργαστή και αυτά σας επιτρέπουν να παρακολουθήσετε την τρέχουσα κατάσταση τουΟ επεξεργαστής 1747-L552 διαθέτει ανοιχτό τύπο κιβώτιο και τοποθετείται μέσω ενός πλαισίου.Η σύνδεση Ethernet αυτού του επεξεργαστή είναι BOOTP ενεργοποιημένη και υποστηρίζει έως και 48 εισερχόμενες ή εξερχόμενες συνδέσειςΜπορείτε επίσης να ρυθμίσετε τον επεξεργαστή χειροκίνητα χρησιμοποιώντας το λογισμικό προγραμματισμού RSLogix 500, εκτός από ένα αίτημα BOOTP / DHCP.Οι εξερχόμενες συνδέσεις μπορούν να δημιουργήσουν μόνο μία σύνδεση ανά κόμβο προορισμούΠολλές εντολές MSG θα μοιράζονται την ίδια σύνδεση αν χρησιμοποιούν τον ίδιο κόμβο προορισμού.Έχει μια μπαταρία λιθίου που αντικαθίσταται από τον χρήστη και διαρκεί κατά μέσο όρο δύο χρόνια.Ο επεξεργαστής 1747-L552 διαθέτει πυκνωτή και αυτό επιτρέπει στον επεξεργαστή να λειτουργεί για τουλάχιστον 30 λεπτά χρησιμοποιώντας τη μπαταρία backup ενώ η ίδια η μπαταρία έχει αποσυνδεθεί.Η μπαταρία πρέπει να συνδεθεί με τον επεξεργαστή εντός 30 λεπτών για να αποφευχθεί η απώλεια δεδομένων στη μνήμη RAM.
