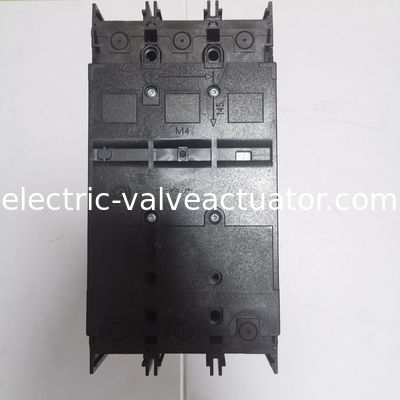

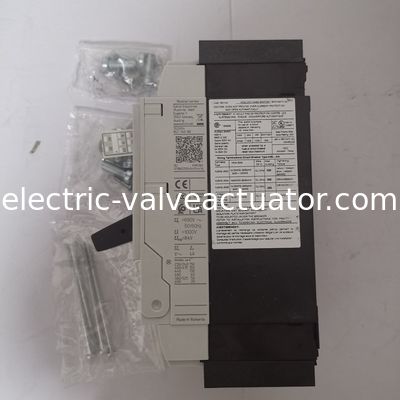

Διακόπτης βοηθητικών επαφών διαχωρισμού Eaton για χυτευμένους διακόπτες, διακόπτης χυτευμένου περιβλήματος NS2-160-NA

Αριθμός Καταλόγου

102684

Κωδικός Μοντέλου

NS2-160-NA

EAN

4015081025442

Μήκος/Βάθος Προϊόντος

142 mm

Ύψος Προϊόντος

185 mm

Πλάτος Προϊόντος

105 mm

Βάρος Προϊόντος

2.404 kg

Συμμορφώσεις

Συμμορφώνεται με RoHS

Πιστοποιήσεις

IEC 60947-2
CSA (Αρχείο No. 22086)
Πιστοποιημένο CSA
UL 489
Ειδικά σχεδιασμένο για τη Βόρεια Αμερική
CSA-C22.2 No. 5-09
UL/CSA
CSA (Class No. 4652-06)
UL (Αριθμός Ελέγχου Κατηγορίας WJAZ)
UL (Αρχείο No. E148671)
Σήμανση CE
IEC
UL listed

Παγκόσμιος Κατάλογος

102684

Προδιαγραφές προϊόντος

Βαθμός έντασης ρεύματος

160 A

Ονομαστική τάση

690 V - 690 V

Τύπος πλαισίου διακόπτη κυκλώματος

N2

Χαρακτηριστικά

Μονάδα προστασίας
Προαιρετική κίνηση κινητήρα

10.10 Αύξηση θερμοκρασίας

Ο κατασκευαστής του πίνακα είναι υπεύθυνος για τον υπολογισμό της αύξησης της θερμοκρασίας. Η Eaton θα παρέχει δεδομένα απαγωγής θερμότητας για τις συσκευές.

10.11 Βαθμός βραχυκυκλώματος

Είναι ευθύνη του κατασκευαστή του πίνακα. Πρέπει να τηρούνται οι προδιαγραφές για τον πίνακα διανομής.

10.12 Ηλεκτρομαγνητική συμβατότητα

Είναι ευθύνη του κατασκευαστή του πίνακα. Πρέπει να τηρούνται οι προδιαγραφές για τον πίνακα διανομής.

10.13 Μηχανική λειτουργία

Η συσκευή πληροί τις απαιτήσεις, υπό την προϋπόθεση ότι τηρούνται οι πληροφορίες στο φυλλάδιο οδηγιών (IL).

10.2.2 Αντοχή στη διάβρωση

Πληροί τις απαιτήσεις του προτύπου προϊόντος.

10.2.3.1 Επαλήθευση θερμικής σταθερότητας περιβλημάτων

Πληροί τις απαιτήσεις του προτύπου προϊόντος.

10.2.3.2 Επαλήθευση αντοχής μονωτικών υλικών σε κανονική θερμότητα

Πληροί τις απαιτήσεις του προτύπου προϊόντος.

10.2.3.3 Αντίσταση μονωτικών υλικών σε μη φυσιολογική θερμότητα/φωτιά από εσωτερικά ηλεκτρικά φαινόμενα

Πληροί τις απαιτήσεις του προτύπου προϊόντος.

10.2.4 Αντοχή στην υπεριώδη (UV) ακτινοβολία

Πληροί τις απαιτήσεις του προτύπου προϊόντος.

10.2.5 Ανύψωση

Δεν ισχύει, καθώς πρέπει να αξιολογηθεί ολόκληρος ο πίνακας διανομής.

10.2.6 Μηχανική πρόσκρουση

Δεν ισχύει, καθώς πρέπει να αξιολογηθεί ολόκληρος ο πίνακας διανομής.

10.2.7 Επιγραφές

Πληροί τις απαιτήσεις του προτύπου προϊόντος.

10.3 Βαθμός προστασίας συγκροτημάτων

Δεν ισχύει, καθώς πρέπει να αξιολογηθεί ολόκληρος ο πίνακας διανομής.

10.4 Αποστάσεις και αποστάσεις ερπυσμού

Πληροί τις απαιτήσεις του προτύπου προϊόντος.

10.5 Προστασία από ηλεκτροπληξία

Δεν ισχύει, καθώς πρέπει να αξιολογηθεί ολόκληρος ο πίνακας διανομής.

10.6 Ενσωμάτωση διατάξεων και εξαρτημάτων μεταγωγής

Δεν ισχύει, καθώς πρέπει να αξιολογηθεί ολόκληρος ο πίνακας διανομής.

10.7 Εσωτερικά ηλεκτρικά κυκλώματα και συνδέσεις

Είναι ευθύνη του κατασκευαστή του πίνακα.

10.8 Συνδέσεις για εξωτερικούς αγωγούς

Είναι ευθύνη του κατασκευαστή του πίνακα.

10.9.2 Ηλεκτρική αντοχή συχνότητας ισχύος

Είναι ευθύνη του κατασκευαστή του πίνακα.

10.9.3 Τάση αντοχής σε κρουστική τάση

Είναι ευθύνη του κατασκευαστή του πίνακα.

10.9.4 Δοκιμή περιβλημάτων από μονωτικό υλικό

Είναι ευθύνη του κατασκευαστή του πίνακα.

Βαθμός ρύπανσης

3

Μέθοδος τοποθέτησης

Σταθερή
Προαιρετική τοποθέτηση ράγας DIN (ράγα καπέλου)
Ενσωματωμένη συσκευή σταθερή ενσωματωμένη τεχνική

Απαγωγή θερμότητας εξοπλισμού, εξαρτημένη από το ρεύμα

24.35 W

Θερμοκρασία περιβάλλοντος λειτουργίας - μέγιστη

70 °C

Θερμοκρασία περιβάλλοντος λειτουργίας - ελάχιστη

-25 °C

Θερμοκρασία περιβάλλοντος αποθήκευσης - μέγιστη

70 °C

Θερμοκρασία περιβάλλοντος αποθήκευσης - ελάχιστη

-40 °C

Ονομαστικό ρεύμα (Iu)

250 A

Επισκόπηση
Προδιαγραφές
Πόροι
102684
Σειριακός αριθμός STBN2250404054414
Σειρά Eaton Moeller NZM - Διακόπτης κυκλώματος χυτευμένου περιβλήματος. Διακόπτης χυτευμένου περιβλήματος, 3p, 160A
Γενικές προδιαγραφές
Όνομα Προϊόντος
Διακόπτης χυτευμένου περιβλήματος σειράς Eaton Moeller NZM
Αριθμός Καταλόγου
102684
Κωδικός Μοντέλου
NS2-160-NA
EAN
4015081025442
Μήκος/Βάθος Προϊόντος
142 mm
Ύψος Προϊόντος
185 mm
Πλάτος Προϊόντος
105 mm
Βάρος Προϊόντος
2.404 kg
Συμμορφώσεις
Συμμορφώνεται με RoHS
Πιστοποιήσεις
IEC 60947-2
CSA (Αρχείο No. 22086)
Πιστοποιημένο CSA
UL 489
Ειδικά σχεδιασμένο για τη Βόρεια Αμερική
CSA-C22.2 No. 5-09
UL/CSA
CSA (Class No. 4652-06)
UL (Αριθμός Ελέγχου Κατηγορίας WJAZ)
UL (Αρχείο No. E148671)
Σήμανση CE
IEC
UL listed
Παγκόσμιος Κατάλογος
102684
Προδιαγραφές προϊόντος
Βαθμός έντασης ρεύματος
160 A
Ονομαστική τάση
690 V - 690 V
Τύπος πλαισίου διακόπτη κυκλώματος
N2
Χαρακτηριστικά
Μονάδα προστασίας
Προαιρετική κίνηση κινητήρα
10.10 Αύξηση θερμοκρασίας
Ο κατασκευαστής του πίνακα είναι υπεύθυνος για τον υπολογισμό της αύξησης της θερμοκρασίας. Η Eaton θα παρέχει δεδομένα απαγωγής θερμότητας για τις συσκευές.
10.11 Βαθμός βραχυκυκλώματος
Είναι ευθύνη του κατασκευαστή του πίνακα. Πρέπει να τηρούνται οι προδιαγραφές για τον πίνακα διανομής.
10.12 Ηλεκτρομαγνητική συμβατότητα
Είναι ευθύνη του κατασκευαστή του πίνακα. Πρέπει να τηρούνται οι προδιαγραφές για τον πίνακα διανομής.
10.13 Μηχανική λειτουργία
Η συσκευή πληροί τις απαιτήσεις, υπό την προϋπόθεση ότι τηρούνται οι πληροφορίες στο φυλλάδιο οδηγιών (IL).
10.2.2 Αντοχή στη διάβρωση
Πληροί τις απαιτήσεις του προτύπου προϊόντος.
10.2.3.1 Επαλήθευση θερμικής σταθερότητας περιβλημάτων
Πληροί τις απαιτήσεις του προτύπου προϊόντος.
10.2.3.2 Επαλήθευση αντοχής μονωτικών υλικών σε κανονική θερμότητα
Πληροί τις απαιτήσεις του προτύπου προϊόντος.
10.2.3.3 Αντίσταση μονωτικών υλικών σε μη φυσιολογική θερμότητα/φωτιά από εσωτερικά ηλεκτρικά φαινόμενα
Πληροί τις απαιτήσεις του προτύπου προϊόντος.
10.2.4 Αντοχή στην υπεριώδη (UV) ακτινοβολία
Πληροί τις απαιτήσεις του προτύπου προϊόντος.
10.2.5 Ανύψωση
Δεν ισχύει, καθώς πρέπει να αξιολογηθεί ολόκληρος ο πίνακας διανομής.
10.2.6 Μηχανική πρόσκρουση
Δεν ισχύει, καθώς πρέπει να αξιολογηθεί ολόκληρος ο πίνακας διανομής.
10.2.7 Επιγραφές
Πληροί τις απαιτήσεις του προτύπου προϊόντος.
10.3 Βαθμός προστασίας συγκροτημάτων
Δεν ισχύει, καθώς πρέπει να αξιολογηθεί ολόκληρος ο πίνακας διανομής.
10.4 Αποστάσεις και αποστάσεις ερπυσμού
Πληροί τις απαιτήσεις του προτύπου προϊόντος.
10.5 Προστασία από ηλεκτροπληξία
Δεν ισχύει, καθώς πρέπει να αξιολογηθεί ολόκληρος ο πίνακας διανομής.
10.6 Ενσωμάτωση διατάξεων και εξαρτημάτων μεταγωγής
Δεν ισχύει, καθώς πρέπει να αξιολογηθεί ολόκληρος ο πίνακας διανομής.
10.7 Εσωτερικά ηλεκτρικά κυκλώματα και συνδέσεις
Είναι ευθύνη του κατασκευαστή του πίνακα.
10.8 Συνδέσεις για εξωτερικούς αγωγούς
Είναι ευθύνη του κατασκευαστή του πίνακα.
10.9.2 Ηλεκτρική αντοχή συχνότητας ισχύος
Είναι ευθύνη του κατασκευαστή του πίνακα.
10.9.3 Τάση αντοχής σε κρουστική τάση
Είναι ευθύνη του κατασκευαστή του πίνακα.
10.9.4 Δοκιμή περιβλημάτων από μονωτικό υλικό
Είναι ευθύνη του κατασκευαστή του πίνακα.
Βαθμός ρύπανσης
3
Μέθοδος τοποθέτησης
Σταθερή
Προαιρετική τοποθέτηση ράγας DIN (ράγα καπέλου)
Ενσωματωμένη συσκευή σταθερή ενσωματωμένη τεχνική
Απαγωγή θερμότητας εξοπλισμού, εξαρτημένη από το ρεύμα
24.35 W
Θερμοκρασία περιβάλλοντος λειτουργίας - μέγιστη
70 °C
Θερμοκρασία περιβάλλοντος λειτουργίας - ελάχιστη
-25 °C
Θερμοκρασία περιβάλλοντος αποθήκευσης - μέγιστη
70 °C
Θερμοκρασία περιβάλλοντος αποθήκευσης - ελάχιστη
-40 °C
Ονομαστικό ρεύμα (Iu)
250 A
Βαθμός ρεύματος (Iu) (UL 489 csa 22.2 no. 5.1)
250 A
Αριθμός βοηθητικών επαφών (επαφές αλλαγής)
0
Αριθμός βοηθητικών επαφών (κανονικά κλειστές επαφές)
0
Αριθμός βοηθητικών επαφών (κανονικά ανοιχτές επαφές)
0
Θέσεις διακόπτη
I, +, 0
Βαθμός προστασίας
Στην περιοχή των συσκευών HMI: IP20 (βασικός τύπος προστασίας)
IP20
Κατεύθυνση εισερχόμενης παροχής
Όπως απαιτείται
Τύπος ηλεκτρικής σύνδεσης κύριου κυκλώματος
Σύνδεση με βίδες
Διάρκεια ζωής, μηχανική
20000 λειτουργίες
Κατηγορία υπέρτασης
III
Βαθμός προστασίας (IP), μπροστινή πλευρά
IP66 (με περιστροφική λαβή σύζευξης πόρτας)
IP40 (με μονωτικό περίβλημα)
Βαθμός προστασίας (τερματικά)
IP00 (τερματικά, απομονωτής φάσης και ακροδέκτης ταινίας)
IP10 (τερματικό σήραγγας)
Αριθμός πόλων
Τριπολικό
Χωρητικότητα ακροδεκτών (λωρίδα χαλκού)
Ελάχ. 2 τμήματα 16 mm x 0.8 mm στη σύνδεση πίσω πλευράς (διάτρητα)
Μέγ. 10 τμήματα 16 mm x 0.8 mm στο ακροδέκτη κουτιού
Μέγ. 10 τμήματα 24 mm x 0.8 mm στη σύνδεση πίσω πλευράς (διάτρητα)
Μέγ. 8 τμήματα 15.5 mm x 0.8 mm (2x) στο ακροδέκτη κουτιού
Ελάχ. 2 τμήματα 9 mm x 0.8 mm στο ακροδέκτη κουτιού
NA: μέγ. 10 τμήματα 16 mm x 0.8 mm στη σύνδεση πίσω πλευράς (διάτρητα)
NA: ελάχ. 2 τμήματα 16 mm x 0.8 mm στη σύνδεση πίσω πλευράς (διάτρητα)
Διάρκεια ζωής, ηλεκτρική
10000 λειτουργίες στα 415 V AC-1
7500 λειτουργίες στα 690 V AC-1
10000 λειτουργίες στα 400 V AC-1
6500 λειτουργίες στα 400 V AC-3
5000 λειτουργίες στα 690 V AC-3
6500 λειτουργίες στα 415 V AC-3
Λειτουργίες
Αποσυνδέτες/κύριοι διακόπτες
Τύπος
Διακόπτης-αποσυνδέτης
Ειδικά χαρακτηριστικά
IEC/EN 60947-2: διακόπτες κυκλώματος χωρίς υπέρταση (CBI-X) με χαρακτηριστικά κύριου διακόπτη και χαρακτηριστικά απομόνωσης σύμφωνα με το IEC/EN 60204.
Ονομαστικό ρεύμα = ονομαστικό συνεχές ρεύμα: 160 A
Εφαρμογή
Κυκλώματα διακλάδωσης, κυκλώματα τροφοδοσίας
Θέση σύνδεσης για το κύριο κύκλωμα ρεύματος
Μπροστινή πλευρά
Ονομαστικό ρεύμα λειτουργίας για καθορισμένη απαγωγή θερμότητας (In)
160 A
Απώλεια ισχύος
24.3 W
Συνολικός χρόνος διακοπής βραχυκυκλώματος
< 10 ms
Ρύθμιση μη καθυστερημένης απελευθέρωσης βραχυκυκλώματος - μέγιστη
2500 A
Ρύθμιση μη καθυστερημένης απελευθέρωσης βραχυκυκλώματος - ελάχιστη
2500 A
Χωρητικότητα ακροδεκτών (ράβδος χαλκού)
NA: ελάχ. 16 mm x 5 mm απευθείας στη σύνδεση πίσω πλευράς του διακόπτη
Μέγ. 24 mm x 8 mm απευθείας στη σύνδεση πίσω πλευράς του διακόπτη
M8 στη σύνδεση με βίδες πίσω πλευράς
Ελάχ. 16 mm x 5 mm απευθείας στη σύνδεση πίσω πλευράς του διακόπτη
NA: M8 στη σύνδεση με βίδες πίσω πλευράς
NA: μέγ. 20 mm x 5 mm απευθείας στη σύνδεση πίσω πλευράς του διακόπτη
Χωρητικότητα ακροδεκτών (στερεός αγωγός/καλώδιο χαλκού)
6 mm² - 16 mm² (2x) στο ακροδέκτη κουτιού
NA: 6 AWG (1x) στο ακροδέκτη σήραγγας
10 mm² - 16 mm² (1x) στο ακροδέκτη κουτιού
4 mm² - 16 mm² (2x) απευθείας στη σύνδεση πίσω πλευράς του διακόπτη
10 mm² - 16 mm² (1x) απευθείας στη σύνδεση πίσω πλευράς του διακόπτη
16 mm² (1x) στο ακροδέκτη σήραγγας
NA: 12 - 6 AWG (1x) στο ακροδέκτη κουτιού
NA: 12 - 6 AWG (1x) απευθείας στη σύνδεση πίσω πλευράς του διακόπτη
Χωρητικότητα ακροδεκτών (στερεός αγωγός/καλώδιο αλουμινίου)
10 mm² - 16 mm² (2x) απευθείας στη σύνδεση πίσω πλευράς του διακόπτη
10 mm² - 16 mm² (1x) απευθείας στη σύνδεση πίσω πλευράς του διακόπτη
16 mm² (1x) στο ακροδέκτη σήραγγας
Χωρητικότητα ακροδεκτών (συστραμμένος αγωγός/καλώδιο χαλκού)
6 mm² - 25 mm² (2x) στο ακροδέκτη κουτιού
25 mm² - 185 mm² (1x) απευθείας στη σύνδεση πίσω πλευράς του διακόπτη
10 mm² - 70 mm² (1x) στο ακροδέκτη κουτιού
25 mm² - 185 mm² (1x) στο ακροδέκτη σήραγγας 1 οπής
NA: 4 - 350 AWG/kcmil (1x) στο ακροδέκτη κουτιού
NA: 4 - 350 AWG/kcmil (1x) στο ακροδέκτη σήραγγας 1 οπής
25 mm² - 70 mm² (2x) απευθείας στη σύνδεση πίσω πλευράς του διακόπτη
Χωρητικότητα ακροδεκτών (συστραμμένος αγωγός/καλώδιο αλουμινίου)
25 mm² - 185 mm² (1x) στο ακροδέκτη σήραγγας 1 οπής
25 mm² - 35 mm² (2x) απευθείας στη σύνδεση πίσω πλευράς του διακόπτη
25 mm² - 35 mm² (1x) απευθείας στη σύνδεση πίσω πλευράς του διακόπτη
Τύπος λαβής
Μοχλός rocker
Ρύθμιση ρεύματος σύντομης καθυστέρησης (Isd) - μέγιστη
0 A
Ρύθμιση ρεύματος σύντομης καθυστέρησης (Isd) - ελάχιστη
0 A
Ρύθμιση στιγμιαίου ρεύματος (Ii) - μέγιστη
2500 A
Ρύθμιση στιγμιαίου ρεύματος (Ii) - ελάχιστη
2500 A
Αριθμός λειτουργιών ανά ώρα - μέγιστος
120
Ρύθμιση ρεύματος υπερφόρτωσης (Ir) - μέγιστη
0 A
Ρύθμιση ρεύματος υπερφόρτωσης (Ir) - ελάχιστη
0 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Ics (IEC/EN 60947) στα 230 V, 50/60 Hz
150 kA
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Ics (IEC/EN 60947) στα 400/415 V, 50/60 Hz
150 kA
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Ics (IEC/EN 60947) στα 440 V, 50/60 Hz
130 kA
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Ics (IEC/EN 60947) στα 525 V, 50/60 Hz
37.5 kA
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Ics (IEC/EN 60947) στα 690 V, 50/60 Hz
5 kA
Ονομαστική ικανότητα κατασκευής βραχυκυκλώματος Icm στα 400/415 V, 50/60 Hz
330 kA
Ονομαστική ικανότητα κατασκευής βραχυκυκλώματος Icm στα 440 V, 50/60 Hz
286 kA
Ονομαστική ικανότητα κατασκευής βραχυκυκλώματος Icm στα 525 V, 50/60 Hz
105 kA

Ονομαστική ικανότητα κατασκευής βραχυκυκλώματος Icm στα 690 V, 50/60 Hz

53 kA

Τυπικά τερματικά

Τερματικό βίδας

Προαιρετικά τερματικά

Τερματικό κουτιού. Σύνδεση στο πίσω μέρος. Τερματικό σήραγγας

Ονομασμένη τάση λειτουργίας Ue (UL) - μέγιστη

600 Y / 347 V

Ονομαστική ικανότητα κατασκευής βραχυκυκλώματος Icm στα 240 V, 50/60 Hz

330 kA

Ονομαστική τάση αντοχής σε κρουστική τάση (Uimp) στις βοηθητικές επαφές

6000 V

Ονομαστική τάση αντοχής σε κρουστική τάση (Uimp) στις κύριες επαφές

8000 V

Ονομαστική τάση μόνωσης (Ui)

1000 V AC
