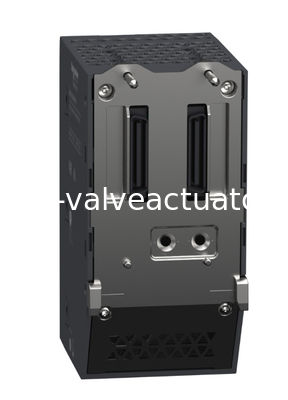

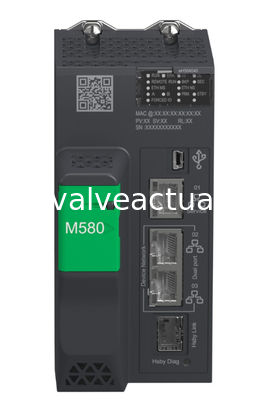

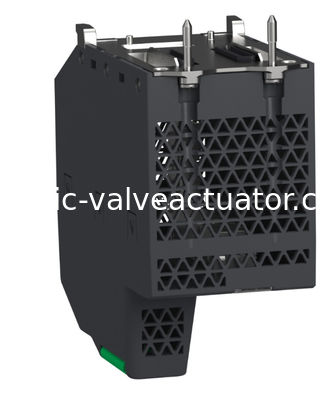

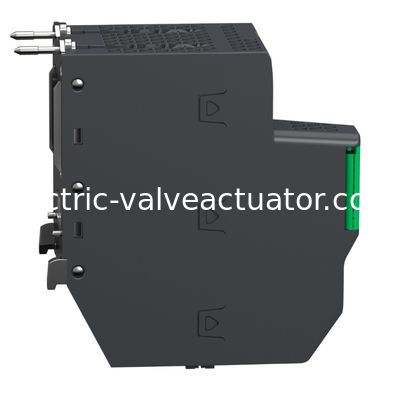

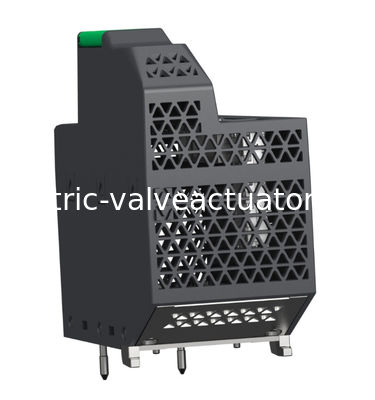

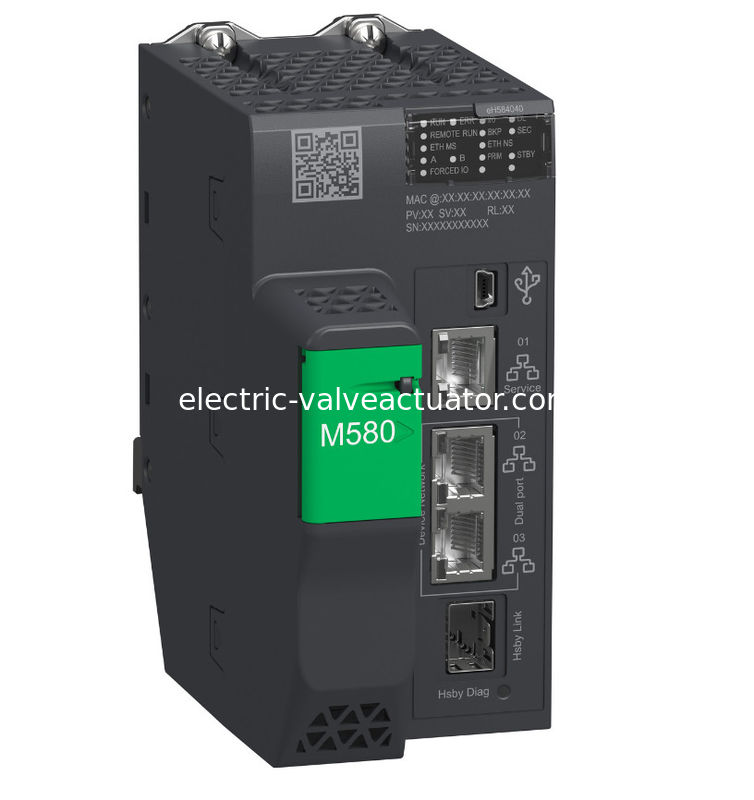

Εισαγόμενο με την αρχική συσκευασία schneider BMEH584040

Κύρια

Ακτίνα Προϊόντος

Modicon M580

Τύπος προϊόντος ή συστατικού

Μονάδα επεξεργαστή που είναι περιττή

Συμπληρωματικό

Αριθμός ράφων

1

Εφαρμογή ειδική Ε/Ε

HART
Κωδικοποιητής SSI
Σειριακή σύνδεση
Έλεγχος κίνησης
Ακριβής χρονογραφία
Μετρητής

Έλεγχοι

Έλεγχος διαδικασιών

Διάδρομοι ελέγχου

Προγραμματιζόμενοι βρόχοι

Τύπος ολοκληρωμένης σύνδεσης

1 θύρα υπηρεσίας Ethernet TCP/IP
2 Δίκτυο συσκευών Ethernet TCP/IP
USB mini τύπου Β
1 θύρα Ethernet HSBY

Αριθμός απομακρυσμένου σταθμού Ε/Υ

16 - 2 σταγόνες X80 και Quantum

Αριθμός κατανεμημένου εξοπλισμού

64

Δυνατότητα επεξεργαστή μονάδας επικοινωνίας

8 Μονάδα AS-Interface
16 Μονάδα επικοινωνίας Ethernet

Υπηρεσία επικοινωνίας

ΡΙΟ σαρωτής
Διαγνωστικός μηχανισμός DIO

Περιγραφή μνήμης

Επεκτάσιμο φλας, αποθήκευση δεδομένων 4 GB
Ενσωματωμένη μνήμη RAM, μνήμη συστήματος 10 kB
Ενσωματωμένη μνήμη RAM, πρόγραμμα 16 MB
Ενσωματωμένη μνήμη RAM, 2048 kB δεδομένων

Δομή εφαρμογής

1 κυκλική/περιοδική κύρια εργασία
1 περιοδική γρήγορη εργασία

Η ασφάλεια στον κυβερνοχώρο

Πιστοποιημένο Αχιλλέα
Πρόληψη των DoS
IPSec
Καταγραφή SNMP
Υποστήριξη πρωτοκόλλου Syslog
Ασφάλεια στρώματος μεταφοράς
Ακολουθία ελέγχου
Ενσωματωμένο τείχος προστασίας
Υπογραφή λογισμικού
Προστασία με κωδικό πρόσβασης
Σκληροποίηση λιμανιού
Ασφαλής επικοινωνία (HTTPS)
Ημερολόγιο ασφαλείας

Αριθμός οδηγιών ανά ms

30 Kinst/ms 65 % Μπούλ + 35 % σταθερή αριθμητική
40 Kinst/ms 100 % Μπούλ

Τρέχουσα κατανάλωση

360 mA 24 V συνεχής

Αξιόπιστη MTBF

650000 H

Σημείωση

CE

Περιβάλλον

Αντίσταση σε δονήσεις

3 gn

Αντοχή σε κρούσματα

30 gn

Θερμοκρασία αέρα περιβάλλοντος για λειτουργία

32...140 °F (0...60 °C)

Θερμοκρασία αέρα περιβάλλοντος για αποθήκευση

-40...185 °F (-40...85 °C)

Υψόμετρο λειτουργίας

0- Ναι.65610,68 ft (0...2000 m)
2000...5000 m με συντελεστή υποβάθμισης

Σχετική υγρασία

5...95 % 131 °F (55 °C) χωρίς συμπύκνωση

Στον βαθμό προστασίας της Π.Ι.

Διάκριση IP20

Οδηγίες

2014/35/ΕΕ - Οδηγία χαμηλής τάσης
2014/30/ΕΕ - Ηλεκτρομαγνητική συμβατότητα

Προμήθεια

Εσωτερική τροφοδοσία ηλεκτρικής ενέργειας μέσω ράφι

Κύκλος φωτισμού κατάστασης

1 LED (πράσινος) επεξεργαστής σε λειτουργία (RUN)
1 Λάθος επεξεργαστή ή συστήματος LED (κόκκινο) (ERR)
1 Λάθος ενότητας I/O LED (κόκκινο) (I/O)
1 LED (πράσινο) λήψη σε εξέλιξη (DL)
1 Λάθος κάρτας μνήμης LED (κόκκινη) ή λάμψης CPU (BACKUP)
1 LED (πράσινο/κόκκινο) ETH MS (κατάσταση διαμόρφωσης θύρας Ethernet)
1 LED (πράσινο/κόκκινο) Eth NS (κατάσταση δικτύου Ethernet)
1 LED (πράσινο) peer processor σε λειτουργία (REMOTE RUN)
1 αναγνωριστικό επεξεργαστή LED (πράσινο) που ορίζεται σε Α (Α)
1 αναγνωριστικό επεξεργαστή LED (πράσινο) που ορίζεται σε B (B)
1 επεξεργαστής LED (πράσινος) που ενεργεί ως πρωτογενής (PRIM)
1 επεξεργαστής LED (πράσινος) που ενεργεί ως αναμονή (STBY)
1 τιμές I/O LED (πράσινο) που υπερνικούνται από τον χρήστη (FORCED IO)
1 LED (πράσινο) κατάσταση σύνδεσης θερμής αναμονής (Hsby Diag)

Καθαρό βάρος

1.872 λίβρες (ΗΠΑ) (0.849 kg)
