Μαγνητοηλεκτρική περιστροφική δόνηση μετατροπής αισθητήρων ταχύτητας στην τάση

Μαγνητοηλεκτρικός αισθητήρας περιστροφικής ταχύτητας Μετατρέπει τους κραδασμούς σε τάση

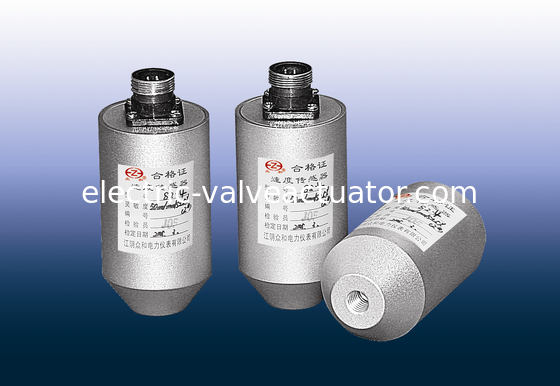

Μαγνητοηλεκτρικός αισθητήρας ταχύτητας σειράς SZ-4

Ο μαγνητοηλεκτρικός αισθητήρας ταχύτητας SZ-4 είναι ένας αδρανειακός αισθητήρας που χρησιμοποιεί την αρχή της μαγνητοηλεκτρικής επαγωγής για να μετατρέψει τα σήματα δόνησης σε σήματα τάσης, τα οποία είναι ανάλογα με την τιμή της ταχύτητας δόνησης.Αυτός ο αισθητήρας μπορεί να χρησιμοποιηθεί για τη μέτρηση μηχανικών κραδασμών με ταχύτητες τόσο χαμηλές όσο 5 Hz.

ΚΥΡΙΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

1. Το σήμα εξόδου είναι ανάλογο με την ταχύτητα δόνησης, η οποία μπορεί να εξισορροπήσει τα πεδία μέτρησης κραδασμών υψηλής συχνότητας, μεσαίας συχνότητας και χαμηλής συχνότητας.

2. Οι αισθητήρες της σειράς SZ-4 έχουν χαμηλότερη αντίσταση εξόδου και καλύτερη αναλογία σήματος προς θόρυβο.Δεν υπάρχουν ειδικές απαιτήσεις για βύσματα και καλώδια εξόδου, γεγονός που τα καθιστά εύχρηστα.

3. Ο σχεδιασμός του αισθητήρα εξαλείφει τα κινούμενα εξαρτήματα με τριβή, με αποτέλεσμα την καλή ευελιξία και τη δυνατότητα μέτρησης μικρών κραδασμών (0,01mm).

4. Ο αισθητήρας έχει μια ορισμένη ικανότητα να αντιστέκεται σε πλευρικούς κραδασμούς (όχι μεγαλύτερη από 10 g κορυφής)

ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ

■ Ευαίσθητο: 50mV/mm/sec±5%;

Μέθοδος δοκιμής: (θερμοκρασία 20℃±5℃, στα 80Hz, η ταχύτητα είναι 10mm / s)

■ Όριο πλάτους:≤2000μm (αιχμή-αιχμή)；

■ απόκριση συχνότητας: (4~1000)Hz；

■ Μέγιστη επιτάχυνση: 10g.

■ κατεύθυνση μέτρησης: SZ–4V (Κάθετη)

SZ–4H (Οριζόντια)

■ Μέθοδος εγκατάστασης: Χρησιμοποιήστε ένα M10 στην κεντρική οπή στο κάτω μέρος του αισθητήρα × 1 βίδα στερέωσης.

■ Περιβαλλοντικές συνθήκες: ανθεκτικό στη σκόνη και την υγρασία

■ Θερμοκρασία χρήσης: (-30~120) ℃;

■ Σχετική υγρασία: ≤ 95% (χωρίς συμπύκνωση);

■ Εξωτερικές διαστάσεις: Φ τριάντα πέντε × 78mm;

■ Βάρος: 200g.

Οδηγός παραγγελίας

Κωδικός παραγγελίας: SZ-4V (κάθετος)

SZ-4H (οριζόντια)

Εγκατάσταση βιδωτού σχεδίου Σχέδιο περιγράμματος
