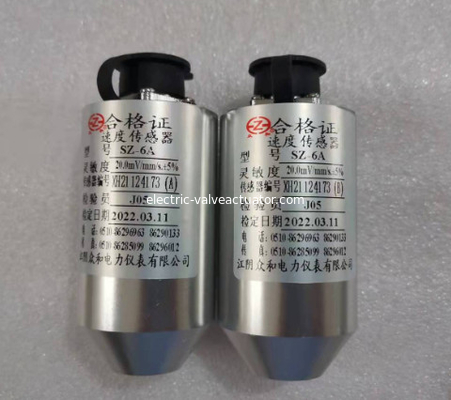

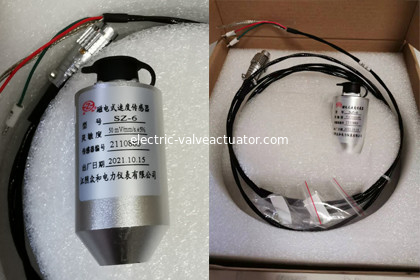

Ηλεκτρομαγνητικός αισθητήρας Zhonghe SZ-6 SZ-6A SZ-6g ταχύτητας σειράς της SZ

1 ΕΠΙΣΚΟΠΗΣΗ
Ο ηλεκτρομαγνητικός αισθητήρας ταχύτητας σειράς της SZ χρησιμοποιείται για να μετρήσει τη φέρουσα δόνηση ΚΑΠ του rotatingmachinery όπως οι στρόβιλοι, οι συμπιεστές, οι ανεμιστήρες και οι αντλίες. Είναι ένα ηλεκτρομαγνητικό outputsvoltage αισθητήρων από μια κινούμενη σπείρα που κόβει τις μαγνητικές γραμμές, έτσι δεν πρέπει να παρέχει τη δύναμη στην εγκατάσταση εργασίας andeasily.

2 ΚΥΡΙΕΣ ΛΕΙΤΟΥΡΓΙΕΣ
2.1 το σήμα παραγωγής του είναι ανάλογο προς την ταχύτητα δόνησης, και μπορεί να λάβει υπόψη τη ofhigh-συχνότητα τομέων, την ενδιάμεση συχνότητα και τη χαμηλής συχνότητας μέτρηση δόνησης.

2.2 οι αισθητήρες σειράς της SZ έχουν μια χαμηλότερη σύνθετη αντίσταση παραγωγής και μια καλύτερη σήματος προς θόρυβο αναλογία. Οι απαιτήσεις Withoutspecial στα βουλώματα και τα καλώδια παραγωγής, αυτό είναι εύχρηστες.

2.3 αυτός ο αισθητήρας ακύρωσε τα τμήματα τριβής δραστηριοτήτων στο σχέδιο, έτσι η ευελιξία της είναι καλή, εσείς canmeasure η μικρή δόνηση (0.0lmm).

2.4 ο αισθητήρας έχει μια ορισμένη αντι-πλευρική ικανότητα δόνησης (όχι περισσότερο από αιχμή 10g).

2.5 μπορεί να χρησιμοποιηθεί για να μετρήσει τη δόνηση της κατοικίας ρουλεμάν, της περίφραξης ή της δομής (σχετική δόνηση toabsolute του αδρανούς διαστήματος). Μπορεί να τοποθετηθεί άμεσα έξω από τη μηχανή, το andmaintenance είναι εξαιρετικά εύκολο.

3 ΠΡΟΔΙΑΓΡΑΦΕΣ

3.1 ευαισθησία:

SZ-2: 30mV/mm/s, λάθος: + 5%

SZ-6: 50mV/mm/s, λάθος 士 5%

SZ-4V SZ-4H: 28.5mV/mm/s, λάθος +5%

3.2 όροι δοκιμής: θερμοκρασία 20C+5C (80Hz, ταχύτητα 10mm/s) 3,3 εύρος: < 2000um="">

3.4 απάντηση συχνότητας: SZ-2, SZ: (10~500) Hz SZ-4vsz-4H: (4~1000) Hz:

3.5 μέγιστη επιτάχυνση: 10g

3.6 μέτρηση της κατεύθυνσης: SZ-2 (κατακόρυφος ή horizontalSZ-6 (κάθετα ή οριζόντια) SZ-4V (κάθετο) SZ-4H (οριζόντια)

3.7 περιβάλλον χρήσης: (- 30 ~ 120) Γ.

3.8 σχετική υγρασία <95>

3.9 περιβάλλον λειτουργίας: Καμία καυστική ουσία, κανένα ισχυρό μαγνητικό πεδίο να περιβάλει:

3.10 διαστάσεις: 35x 77 (χιλ.).

3,11 βάρος: περίπου 200g.

3.12 εγκαταστήστε: Η SZ που ο ηλεκτρομαγνητικός αισθητήρας ταχύτητας τύπων σειράς καθορίζεται στο κατώτατο σημείο του αισθητήρα centerhole με ένα M10x1 βιδώνει.
