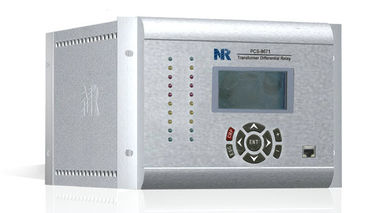

Η/Υ-9671 τρεις περιελίξεων μικροεπεξεργαστή αναμετάδοσης διαφορική προστασία μετασχηματιστών ισχύος

PC-9671 τυλίγματος τρία δύναμης τρέχουσα διαφορική προστασία περιορισμού μικροεπεξεργαστών ηλεκτρονόμων προστασίας μετασχηματιστών διαφορική. (87T), ανίχνευση κορεσμού CT

Τα PC-9671 είναι ένας βασισμένος σε μικροεπεξεργαστή ηλεκτρονόμος που σχεδιάζεται για την προστασία του δύο-τυλίγματος ή του τρεις-τυλίγματος των μετασχηματιστών δύναμης με μέγιστες τρεις εισαγωγές CT. Μπορεί επίσης να χρησιμοποιηθεί για να προστατεύσει τους αντιδραστήρες ή να εφαρμοστεί ως διαφορική προστασία στελεχών. Η τρέχουσα διαφορική προστασία περιορισμού, unrestraint διαφορική προστασία και περιορισμένη προστασία γήινων ελαττωμάτων παρέχεται.

Ο ηλεκτρονόμος είναι σε θέση τα αναλογικά σήματα από τους συμβατικούς μετασχηματιστές, ή τις επιλεγείσες τιμές από ηλεκτρονικό CTs/VTs μέσω των συγχωνεύοντας μονάδων. Η προγραμματίσημη λογική, το LEDs, οι δυαδικά εισαγωγές και τα αποτελέσματα μπορούν να διαμορφωθούν σύμφωνα με τις συγκεκριμένες απαιτήσεις μέσω του εργαλείου λογισμικού. Παρέχει τις διεπαφές για το λεωφορείο σταθμών και το λεωφορείο διαδικασίας αντίστοιχα και υποστηρίζει το IEC 61850-8-1 MMS, ΧΉΝΑ, αξία δειγματοληψίας IEC 61850-9-2.

Προστασία και έλεγχος
Τρέχουσα διαφορική προστασία περιορισμού. (87T)

Δύο στάδια με την χαμηλός-ρύθμιση και την υψηλός-ρύθμιση παρέχονται για αυτήν την προστασία. Και το χαμηλός-θέτοντας στάδιο θα μπορούσε να εμποδιστεί από τον κορεσμό CT, το ρεύμα εισροής, το overexcitation και την αποτυχία κυκλωμάτων CT. Επίσης το υψηλός-θέτοντας στάδιο θα μπορούσε να εμποδιστεί από το ρεύμα εισροής και την αποτυχία κυκλωμάτων CT.

Τρέχουσα διαφορική προστασία Unrestraint. (50/87UT) χρησιμοποιείται για να καθαρίσει το σοβαρό εσωτερικό ελάττωμα γρήγορα.

Περιορισμένη προστασία γήινων ελαττωμάτων. (REF)

Μέχρι 3 προστασία REF βασισμένη στο τρέχον διαφορικό στοιχείο μηδέν-ακολουθίας παρέχεται.

Overcurrent φάσης προστασία για κάθε πλευρά. (50/51P)

Μέχρι 3 overcurrent προστασία παρέχεται.

Μηχανική προστασία. (ΑΜ)

Μέχρι 8 μηχανικά κανάλια παρέχονται.

Επίβλεψη κυκλωμάτων CT. (CTS)

Η επίβλεψη κυκλωμάτων CT αποτελείται από δύο στοιχεία: Ανωμαλία κυκλωμάτων CT χωρίς επανάλειψη ανιχνευτών ελαττωμάτων και αποτυχία κυκλωμάτων CT με την επανάλειψη ανιχνευτών ελαττωμάτων.

Τρέχον φράξιμο εισροής από τη 2$α αρμονική

Το φάση-διαχωρισμένο φράξιμο, διαγώνιο φράξιμο και το φράξιμο παρέχεται για την επιλογή.

Φράξιμο Overexcitation από τη 5η αρμονική

Το Overexcitation ανιχνεύεται μέσω της αναλογίας του 5ου αρμονικού τρέχοντος και θεμελιώδους ρεύματος.

Ανίχνευση κορεσμού CT

Ο κορεσμός CT διακρίνεται μέσω οι 2$ες και 3$ες αρμονικές.

Διαχείριση
64 εκθέσεις λειτουργίας προστασίας, 1024 αρχεία συναγερμών επίβλεψης, 1024 αρχεία λειτουργίας ελέγχου και 1024 αρχεία λειτουργίας χρηστών. 64 αρχεία ελαττωμάτων και διαταραχής. 1024 πιό πρόσφατα αρχεία SOE, πιό πρόσφατα αρχεία της ακόλουθης κρατικής αλλαγής στοιχείων. Μέχρι τέσσερις (RJ45) λιμένες 10Base-T/100Base-TX ή δύο λιμένες 100Base-FX με το IEC 61850-8-1 MMS και ΧΉΝΑ για το μη-χρόνος-κρίσιμο μήνυμα, το IEC 60870 5-103 άνω των TCP/IP ή DNP 3.0. Δύο rs-485 οπίσθιοι λιμένες με το IEC 60870-5-103. Μέχρι έξι λιμένες 100Base-FX με το IEC 61850-9-2 που. Αξία και ΧΗΝΑ για το χρόνος-κρίσιμο μήνυμα. Ένας οπίσθιος λιμένας rs-485 για το συγχρονισμό ρολογιών. Ένας οπίσθιος λιμένας rs-232 για τον εκτυπωτή. 1 λιμένας γείσων RJ45 για τη δοκιμή και τη ρύθμιση. Συγχρονισμός ρολογιών μέσω του σφυγμού, του irig-β και SNTP.

Βοηθητικές εξεταστικές λειτουργίες
Εικονική δοκιμή παραγωγής και επικοινωνίας εκθέσεων θέσης σε λειτουργία.

Εικονική δοκιμή παραγωγής και επικοινωνίας εκθέσεων μόνος-επίβλεψης.

Εικονική δυαδική δοκιμή παραγωγής και επικοινωνίας εκθέσεων κρατικής αλλαγής εισαγωγής.

Δυαδική δοκιμή παραγωγής.

Εγχειρίδιο που προκαλεί την καταγραφή ελαττωμάτων
