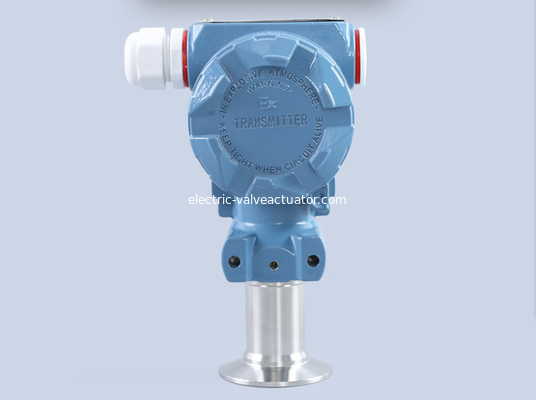

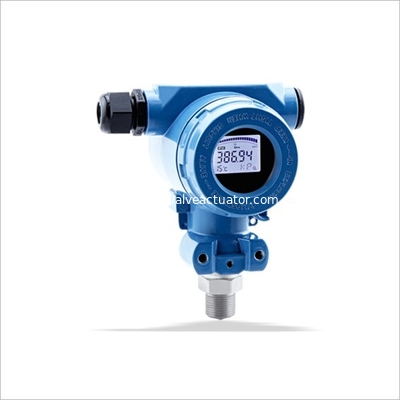

Swp-T20X σειράς οικονομικός πίεσης αισθητήρας πίεσης συσκευών αποστολής σημάτων μηχανικός
Περίληψη
Swp-T20x η οικονομική συσκευή αποστολής σημάτων πίεσης σειράς υιοθετεί τον εισαγόμενο κεραμικό piezoresistive αισθητήρα με το διεθνές προηγμένο επίπεδο, συνεργάζεται με τα μεγάλης ακρίβειας ηλεκτρονικά συστατικά, και συγκεντρώνεται μέσω της ακριβούς διαδικασίας. Η ξηρά τεχνολογία μέτρησης πίεσης χωρίς ενδιάμεσο υγρό υιοθετείται, το οποίο δίνει το πλήρες παιχνίδι προς όφελος τεχνικά του κεραμικού αισθητήρα αντίστασης, έτσι ώστε η συσκευή αποστολής σημάτων πίεσης σειράς swp-t20x έχει την άριστη τεχνική απόδοση. Υψηλή σταθερότητα και υψηλή ακρίβεια μέτρησης.
Swp-T20x η οικονομική συσκευή αποστολής σημάτων πίεσης σειράς έχει ποικίλες πρότυπα, σειρές και μορφές σύνδεσης διαδικασίας. Μπορεί να χρησιμοποιηθεί ευρέως σε πολλούς βιομηχανικούς τομείς όπως το πετρέλαιο, η χημική βιομηχανία, η ηλεκτρική δύναμη, η μεταλλουργία, το φαρμακείο, τα τρόφιμα, κ.λπ. που μπορεί να προσαρμοστεί στις διάφορα περιπτώσεις και τα μέσα βιομηχανικής μέτρησης. Είναι ένα ιδανικό προϊόν αναβάθμισης του παραδοσιακού μετρητή πίεσης και της παραδοσιακής συσκευής αποστολής σημάτων πίεσης, και μια ιδανική όργανο μέτρησης πίεσης στον τομέα της βιομηχανικής αυτοματοποίησης.
Κύρια χαρακτηριστικά γνωρίσματα
◆υψηλή σταθερότητα, καλύτερα από 0,1% του συνόλου - κλίμακα κάθε χρόνο.
◆η μικρή εξόρμηση θερμοκρασίας επειδή το ενδιάμεσο υγρό στο μετρώντας στοιχείο αποβάλλεται, ο αισθητήρας όχι μόνο λαμβάνει την υψηλή ακρίβεια μέτρησης, αλλά και επηρεάζεται λιγότερο από τη θερμοκρασία.
◆το καλό ολοκληρωμένο κύκλωμα μεγάλων κλιμάκων αξιοπιστίας υιοθετείται, με την καλή αξιοπιστία κυκλωμάτων και την ισχυρή αντιπαρεμβατική απόδοση.
◆η ευρεία δυνατότητα εφαρμογής το προϊόν έχει ποικίλα πρότυπα, μορφές σύνδεσης διαδικασίας και υλικά κατασκευής, τα οποία μπορούν να προσαρμοστούν στα διάφορα μέσα στη βιομηχανική μέτρηση.
◆εύκολες εγκατάσταση και συντήρηση. Το προϊόν έχει τη λογική δομή, μικρός όγκος και ελαφρύς. Μπορεί να εγκατασταθεί άμεσα σε οποιαδήποτε θέση.
Αρχή εργασίας
Το όργανο αλλάζει το σήμα θερμοκρασίας στο ηλεκτρικό σήμα μέσω του αισθητήρα θερμοκρασίας, και έπειτα ο προενισχυτής ενισχύει και φίλτρα το ηλεκτρικό σήμα, το οποίο στέλνεται στην ενότητα μετατροπής a/d της ΚΜΕ για το ανάλογο στην ψηφιακή μετατροπή. Τέλος, η ΚΜΕ εκτελεί τα στοιχεία - επεξεργασία, επίδειξη και παραγωγή PWM. Το διάγραμμα φραγμών αρχής είναι το ακόλουθο:
Η πίεση του μετρημένου μέσου ενεργεί άμεσα στο κεραμικό διάφραγμα του αισθητήρα, αναγκάζοντας το διάφραγμα για να παραγάγει μια μικρή μετατόπιση ανάλογη προς τη μέση πίεση. Υπό τις κανονικές συνθήκες εργασίας, η μέγιστη μετατόπιση του διαφράγματος είναι όχι περισσότερο από 0.025mm. Αφότου ανιχνεύει το ηλεκτρονικό κύκλωμα αυτήν την μετατόπιση, μετατρέπει αυτήν την μετατόπιση σε ένα τυποποιημένο βιομηχανικό σήμα μέτρησης που αντιστοιχεί σε αυτήν την πίεση. Σε περίπτωση υπερπίεσης, το διάφραγμα είναι άμεσα συνδεμένο με το στερεό κεραμικό υπόστρωμα. Δεδομένου ότι το χάσμα μεταξύ του διαφράγματος και του υποστρώματος είναι μόνο 0.1mm, η μέγιστη μετατόπιση του διαφράγματος σε περίπτωση υπερπίεσης μπορεί μόνο να είναι 0.1mm. Επομένως, η δομή εξασφαλίζει ότι το διάφραγμα δεν θα παραγάγει την υπερβολική παραμόρφωση. Ο αισθητήρας έχει την καλή σταθερότητα και την υψηλή αξιοπιστία.
Τεχνική παράμετρος
◆επίπεδο ακρίβειας: 0,5
◆επιστροφής διαφορά 0.1%fs
◆επιρροή ± 0.1%/10 ℃ θερμοκρασίας
◆συνεχές ρεύμα 13V ~ 30V τάσης εργασίας
◆ετήσια σταθερότητα ± 0,2%
◆παραγωγή 4 ~ 20mA σημάτων
◆επιτρεπόμενη overvoltage σειρά 150%
◆γενική διάσταση 120 × εξήντα × 100 ανώτατο
◆μέγιστη σειρά 200% πίεσης
◆επιτρεπόμενο μέσο -20 ~ 70 ℃ περιβάλλον -20 ~ 80 ℃ θερμοκρασίας
ΠΡΟΤΥΠΟ | ΚΩΔΙΚΑΣ | ΟΔΗΓΙΑ | ||||||
Swp-T20X | □ | □□ | □ | □ | □ | □ | □ | Οικονομική συσκευή αποστολής σημάτων πίεσης |
Μακρινός τρόπος και υλικό σύνδεσης |
Ρ Γ |
Εξωτερικό νήμα G1/2 (SS 1Gr18Ni9Ti) |
||||||
Υλικό σφραγίδων | 1F | Fluororubber | ||||||
Τρόπος παραγωγής σημάτων | 2 | 4~20mA 2wire | ||||||
Περίφραξη τύπος |
Α | Καμία ένδειξη τομέων για το κοχύλι αργιλίου, βαθμός IP65 προστασίας | ||||||
Ακρίβεια κατηγορία |
2 5 9 |
0,2 |
||||||
Μέτρο σειρά |
Υ | Μεταβλητή σειρά | ||||||
Τύπος αισθητήρων |
Ρ S |
Κεραμικό piezoresistance |
Τύπος | Οδηγία |
Ακρίβεια κατηγορία |
0,5 |
Επιστροφή διαφορά |
0.1%FS |
Επίδραση θερμοκρασίας | ±0.1%/10℃ |
εργασία τάση |
DC13V~30V |
Ετήσιος σταθερότητα |
±0.2% |
παραγωγή σημάτων | 4~20mA |
Επιτρεπόμενος overvoltage |
Σειρά 150% |
μέγεθος | 120×60×100max |
Μέγιστος πίεση |
Σειρά 200% |
Επιτρεπόμενος θερμοκρασία |
Περιβάλλον -20~80℃ περιβάλλοντος -20~70℃ |
