Σύστημα ελέγχου δόνησης και ανάλυσης ελαττωμάτων

JM-β-6E σύστημα ελέγχου -LineVibration και ανάλυσης ελαττωμάτων

Το σύστημα περιλαμβάνει τα intelegent στοιχεία collecter, τον επάνω-ισόπεδο υπολογιστή ανάλυσης (engneering σταθμός), το λογισμικό συστημάτων ελέγχου και ανάλυσης ελαττωμάτων, και το σύστημα δικτύων.

JMB-β-6Eintelegent το στοιχείο collcter χρησιμοποιείται για το acpuisition fieldsignal, την αποθήκευση στοιχείων και την προεπεξεργασία. Κάθε intelegent στοιχείο collecter έχει δύο εισαγωγές φάσης αμοιβαίος-στάσεων και 8vibration ή τις αναλογικές εισαγωγές. Το Accoring στο thenumber απαιτημένος τα σημεία του εξοπλισμού, διάφορα intelegent στοιχεία collecter θα μπορούσε να χρησιμοποιηθεί.

Ο επάνω-ισόπεδος υπολογιστής (σταθμός εφαρμοσμένης μηχανικής) έχει ένα large-capacity σύστημα αποθήκευσης υπολογιστών. Είναι τρέχοντας εξοπλισμός κρατικής επιτήρησης responsiblefor, ανάλυση δόνησης, ιστορική βάση δεδομένων και διαχείριση αποθήκευσης, analysiscapabilities ελαττωμάτων.

Το λογισμικό συστημάτων analyaia ελέγχου και ελαττωμάτων οργανώνεται στον επάνω-ισόπεδο υπολογιστή (σταθμός μηχανικών). Μπορεί να είναι οργανωμένος έλεγχος όρου εξοπλισμού, ανάλυση δόνησης, διαχείριση βάσεων δεδομένων, faultdiagnosis, εξισορρόπηση κινήσεων και επικοινωνίες δικτύων.

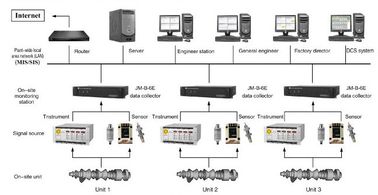

Οι συλλέκτες στοιχείων Intelegent και οι σταθμοί εφαρμοσμένης μηχανικής συνδέονται με Ethermet, συγχρόνως ο σταθμός εφαρμοσμένης μηχανικής μπορεί conecte στο δίκτυο MIS/SIS μέσω ενός διακόπτη, ο οποίος είναι για διευκόλυνση της tplant ηγεσίας και το tachnical πλήρωμα στον έγκαιρο ξέρει τους όρους λειτουργίας του εξοπλισμού και για να λάβει scientifiv την απόφαση.

χαρακτηριστικά γνωρίσματα συστημάτων

σχέδιο συστημάτων 1.Open

JM-β-6E έχει τις ιδέες ενός πλήρως ανοικτών συστημάτων σχεδίου, τα μορφωματικά συστήματα λογισμικού άμμου υλικού σχεδιάζονται σύμφωνα με τις ανάγκες των χρηστών για την εύκαμπτη διαμόρφωση.

Η καλή εξελιξιμότητα, αυτό είναι εύκολο να επεκτειθεί το σύστημα σύμφωνα με τον αριθμό ελέγχου των στόχων και ο έλεγχος του αντικειμένου canbe που επεκτείνεται από έναν ενιαίο εξοπλισμό στα πολλαπλάσια σήματα equipment.monitoring μπορεί να επεκταθεί από μόνο την παράμετρο δόνησης για να επεξεργαστεί τις παραμέτρους και άλλα paramentrs.

Μπορεί easyily να επικοινωνήσει με το συγκρότημα ηλεκτρονικών υπολογιστών εγκαταστάσεων παραγωγής ενέργειας (DCS, ΠΣΔ, $sis) και achineve τη διανομή στοιχείων

Βάσισε ένα tachnology Διαδικτύου/ενδοδικτύου για να διευκολύνει τη χρήση του υπάρχοντος τοπικού LAN, το ΩΧΡΌ και τηλεφωνικό δίκτυο aresources ένα εγκατάσταση-ισόπεδο κέντρο ελέγχων δικτύων μονάδων κρατικών μπορεί να χτιστεί.

λειτουργίες συστημάτων

1.Real-χρονικοί έλεγχος και συναγερμός

Σε πραγματικό χρόνο αξονικός εξοπλισμός ελέγχου δόνησης, δόνηση κεραμιδιών, ταχύτητα, displacement.state του defference επέκτασης.

Πλοκή φραγμών παραμέτρων λειτουργίας εξοπλισμού και διάγραμμα προσομοίωσης εξοπλισμού.

Συχνότητα περασμάτων δόνησης Epuipment disply.

Όργανο ελέγχου τάσης plot.optional δόνησης magnitute που μετρά piont της τάσης αλλαγής εύρους δόνησης.

Χρόνος και περιστρεφόμενη επίδειξη ταχύτητας.

Λειτουργούσα επίδειξη sttus Equipement.

Δύο επιπέδων λειτουργία συναγερμών για κάθε σήμα δόνησης, σε πραγματικό χρόνο θέση καναλιών συναγερμών diaply, κόκκινη για το συναγερμό, κίτρινο για τον κίνδυνο.

Recognization θέσης σημάτων φάσης contorl.

2.Historical αποθήκευση στοιχείων

Οι μορφές κυμάτων σημάτων καθημερινών dynatic στοιχείων vubration εξοπλισμού και τα σημαντικά χαρακτηριστικά των στοιχείων δόνησης θα αποθηκευτούν.

Αυτόματα καταγράφοντας τις αρχικά μορφές και τα vibrationcharactors κυμάτων, σύμφωνα με το περιστρεφόμενο ποσοστό αλλαγής ταχύτητας, όταν ο εξοπλισμός είναι χάνοντας ταχύτητα gainingor (ξεκίνημα ή διακοπή), για να χτίσει ένα σημαντικό στοιχείο libraryof ο εξοπλισμός.

Το στοιχείο χαρακτήρα δόνησης που αποθηκεύεται από κάθε ένα διοχετεύει συμπεριλαμβανομένου:

Πέρασμα frequencemagnitute, τάση έντασης/χάσματος (τρέχοντες αισθητήρες του Eddy)

1/2X, 1X, 2X αρμονικό μέγεθος και 1X αρμονική φάση.

Τα στηρίγματα των λειτουργούντων στοιχείων και των hiatorical στοιχείων, το καθιστούν πιθανό να εξαγάγουν τα σημαντικά στοιχεία για τη σε μη απευθείας σύνδεση ανάλυση.

3.The υπενθύμιση ατυχήματος και η αποθήκευση αρχείων συναγερμών

Καταγράφοντας τους τελευταίους 100 συναγερμούς, δύναμη-offs-τροφοδοτήστε και αποκαθιστώντας τις πληροφορίες, συμπεριλαμβανομένου του ονόματος της δοκιμής των σημείων, του χρόνου της συχνότητας συναγερμών και disalarm, της περιστρεφόμενης ταχύτητας, περασμάτων και του ststus συναγερμών.

Ανησυχητική επίδειξη καταλόγων.

Κατά στροφή της μορφής συνηθισμένο την κράτος σε ένα κράτος συναγερμών, το σύστημα θα γυρίσει αυτόματα σε έναν τρόπο καταγραφής έκτακτης ανάγκης, increasingf πυκνότητα καταγραφής, το στοιχείο χαρακτήρα δόνησης και το αρχικό κύμα διαμορφώνουν πριν και μετά από το σημείο συναγερμών θα αποθηκευτούν.

4.Statements τυπωμένη ύλη

Όλη η πλοκή ελέγχου και ανάλυσης έχει τη λειτουργία πρόβλεψης.

Τα ιστορικά στοιχεία χαρακτήρα δόνησης, το κερδίζοντας και χάνοντας στοιχείο ταχύτητας απαριθμούν την τυπωμένη ύλη functon.

Λειτουργία τυπωμένων υλών καταλόγων συναγερμών.

5.Parameter διαμόρφωση

σε απευθείας σύνδεση λειτουργίες confiquration παραμέτρου.

Η διαμόρφωση πληροφοριών καναλιών λειτουργεί, inculding: όνομα καναλιών, τύπος αισθητήρων, κατεύθυνση αποτυπώσεων, πλήρης αξία μετρητών, αποθήκευση κούτσουρων συναγερμών.

Εύκαμπτη οργάνωση των παραμέτρων ελέγχου και χάραξης.

Διαμορφώσεις τυπωμένων υλών εκθέσεων.

6.Historical διαχείριση βιβλιοθηκών στοιχείων

Τα ιστορικά στοιχεία δόνησης κατά τη διάρκεια των ενάρξεων και των κλεισιμάτων θα ρυθμιστούν ειδικά, μπορούν να είναι χρήσιμα στον έλεγχο δόνησης και τη ctive συντήρηση pradi.

Υπενθυμίζοντας τη θέση δόνησης που διάφορα ενάρξεις και κλεισίματα, μπορεί να παρέχει τις πλοκές ανάλυσης simiar στο σε απευθείας σύνδεση σύστημα παρακολούθησης.

Από τη βάση δεδομένων OUery, που εξάγει το σημάδι diagnisis ελαττωμάτων δόνησης, που συγκρίνει τη διαφορετική δόνηση εξοπλισμού κατά τη διάρκεια διάφορων έναρξης και κλεισιμάτων, μια βάση για τη διάγνωση ελαττωμάτων μπορεί να παρασχεθεί.

Η ταξινόμηση της hiatorical διαχείρισης δεδομένων (χαρακτηριστικά waveform.vibration, speeddata προσγείωσης, στοιχεία συναγερμών, ect.). Στις έρευνες acilitate, την επίδειξη, τις δηλώσεις τυπωμένων υλών και τις λειτουργίες.

7.Viration ανάλυση ελαττωμάτων

JM-β-6E το σύστημα έχει την παροδικά θέση εξοπλισμού και το staus συναγερμών πραγματικές - λειτουργίες ανάλυσης χρονικής δόνησης. Υπάρχει τύπος δώδεκα πλοκών στοιχείων δόνησης: οι φραγμοί, στοιχεία απαριθμούν, πλοκή στοιχείων χρονικών περιοχών, spectrue πλοκή, πλοκή ιχνών axi, σχέδια αχθοφόρων, πλοκή ανάλυσης τάσης, πολική πλοκή, χάρτης πασσάλων, fallsplot, 2$ο hoospecttum, κεντρική πλοκή axi.

Σε απευθείας σύνδεση διαμόρφωση παραμέτρου Suppporting.
