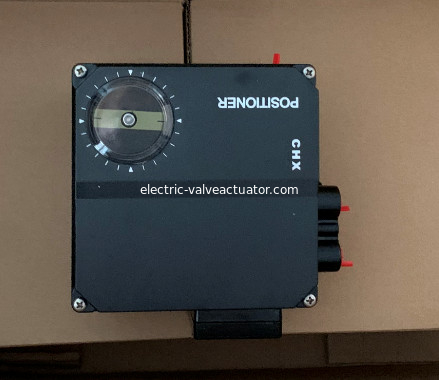

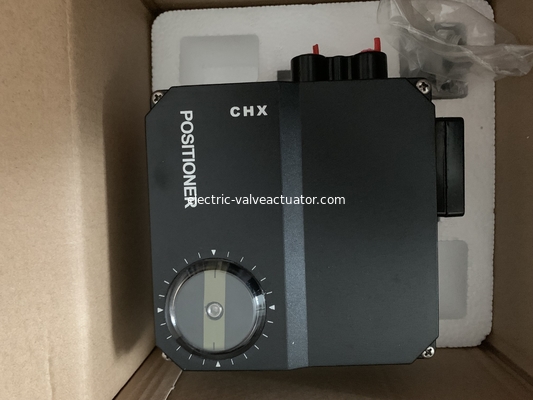

20mA Positioner IP66 chx-724 ΣΥΝΕΧΩΝ ηλεκτρικό βαλβίδων κράμα αργιλίου

Ηλεκτρικό Positioner NE724/SI CHX βαλβίδων positioner chx-724 ELECTRO-PNEUMATIC POSITIONER

Chx700 ηλεκτρικό positioner βαλβίδων μετατρέπει το ΣΥΝΕΧΈΣ 4-20mA σήμα από το λιμένα ρυθμιστών ή υπολογιστών IO στην αεροδυναμική δύναμη, και οδηγεί τη ρυθμίζοντας βαλβίδα μέσω ενιαίο να ενεργήσει ή του διπλής ενέργειας κυλίνδρου για να πραγματοποιήσει τη γωνιακή μετατόπιση ή τη γραμμική μετατόπιση. Ο έλεγχος κλειστών βρόγχων πραγματοποιείται μέσω του εκκέντρου ανατροφοδοτεί το σύστημα, έτσι ώστε η ρυθμίζοντας βαλβίδα μπορεί να επιτύχει την ακριβή γωνιακή μετατόπιση ή τη γραμμική μετατόπιση ανάλογη προς το σήμα εισαγωγής.

- τυποποιημένο σήμα εισαγωγής 4 ΣΥΝΕΧΈΣ 0 ~ 20 μΑ συνεχές ρεύμα ~ 20 μΑ

- διασπασμένη σειρά 4 ΣΥΝΕΧΈΣ 12 ~ 20 μΑ συνεχές ρεύμα ~ 12 μΑ

- σύνθετη αντίσταση 220 Ω± 10 Ω εισαγωγής

- Το μέγιστο ανατροφοδοτεί τη γωνία 95 °

- ευθύ κτύπημα 20140mm

- θετική και αρνητική αντίδραση της κατεύθυνσης ελέγχου

- γραμμική σχέση μεταξύ του κτυπήματος και του σήματος

- πίεση 0,14 ~ 0.8MPa εφοδιασμού υγραερίου

- επιρροή της πίεσης παροχής αέρα < 0,2%/10KPA

- περιβαλλοντική θερμοκρασία - 25 ~ + 85 ℃

- επιρροή της περιβαλλοντικής θερμοκρασίας ≤ 0,05% ℃

- βαθμός IP54 προστασίας

- κατανάλωση 0.5m3n/h αερίου

Σερβο βαλβίδα φωτογραφικών διαφανειών που αντιστοιχείται τον ενεργοποιητή φ 4, φ έξι

Απόδοση όταν το φορτίο ενεργοποιητών είναι σχετικά σταθερό:

- νεκρή ζώνη ≤ 0,4%

- υστέρηση < 0,7%

- γραμμικότητα <± 1%

Επιρροή δόνησης (1.5g – 100Hz) ≤ 1%

Το κοχύλι του δομικού υλικού είναι κράμα αργιλίου με τη γλουταμινική όξινη επεξεργασία και το ηλεκτροστατικό ψεκάζοντας επίστρωμα σκονών στην εξωτερική επιφάνεια, η κάλυψη είναι πολυάνθρακας, και τα εσωτερικά μέρη είναι κράμα ανοξείδωτου και αργιλίου, τα οποία υπόκεινται αντιδιαβρωτικοί υλικά και στην τεχνική επεξεργασία επιφάνειας.

Εισερχόμενη διεπαφή G1/2 ή M20 × ένα σημείο πέντε

Εφαρμόσιμο καλώδιο φ 5 – φ δέκα

Διεπαφή ZG 1/4 σωλήνων αέρα «

Βάρος: περίπου 2.3kg
