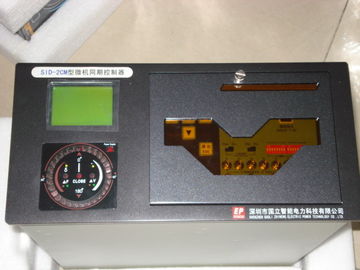

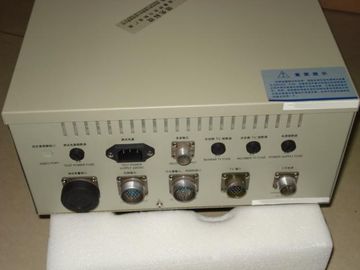

Ηλεκτρονόμος προστασίας μετασχηματιστών, SID - 2CM αυτόματος σχεδόν - που συγχρονίζει τη συσκευή

Κύρια λειτουργία:

1 υπάρχουν δώδεκα κανάλια που χρησιμοποιούνται για τη γεννήτρια δύναμης μονάδων 1-12 ή

τα ηλεκτροφόρα καλώδια που παραλληλίζουν σε μια συσκευή, έναν τύπο και μια ιδιότητα του παραλληλισμού μπορούν να διακριθούν.

2 θέτοντας παράμετροι: χρόνος διακοπτών Επιτρεπόμενο διαφορικό τάσης πέρα από την τάση που προστατεύει την αξία

Επιτρεπόμενη αξία διαφοράς συχνότητας συντελεστής ελέγχου συχνότητας συντελεστής ελέγχου τάσης

Επιτρεπόμενη γωνία δύναμης Εκτιμημένη TV τάση Incomer και μπαρών τροφοδότησης γωνία φάσης TV μπαρών τροφοδότησης μετατόπισης

τιμές κλειδαριών χαμηλής τάσης και στις δύο πλευρές του παραλληλισμού του σημείου ενιαία λειτουργία πλευράς ή κανένας-τάσης και των δύο πλευρών synchroscope funtion Πλάτος σφυγμού ελέγχου για την ίδια συχνότητα όνομα διακοπτών.

3 η συσκευή μπορεί να εξασφαλίσει το πρώτο μηδέν διαφορικό φάσης που εμφανίζεται να καταλαμβάνεται ο διαφορικός παραλληλισμός

(μεταξύ της γεννήτριας και μπάρας τροφοδότησης ή δύο σύγχρονων γραμμών.) και κάνετε τον παραλληλισμό χωρίς πρόσκρουση

4 η συσκευή μπορεί να κάνει έναν γρήγορο παραλληλισμό των γεννητριών μέσω του τρόπου που μπορεί διαφορικό συχνότητας μολύβδων και

διαφορικό τάσης στην επιτρεπόμενη σειρά σύμφωνα με τη θεωρία του συγκεχυμένου ελέγχου

5 κατά τον παραλληλισμό θα αρχίσει αμέσως μόνο εάν η γωνία ισχύος και η διαφορά τάσης είναι λιγότερο από

οι επιτρεπόμενες τιμές κατά την παραλληλισμό μεταξύ των σύγχρονων γραμμών, διαφορετικά, εκεί πρέπει να είναι μια αναμονή και ένα σήμα,

εάν ήταν διαφορική συχνότητα ή ίδια συχνότητα μπορεί να διακριθεί από τη συσκευή αυτόματα

6 η συσκευή μπορεί να κάνει self-test όταν μπορεί επίσης να ανησυχήσει και να επιδείξει το τρέξιμο έγκαιρο και αυτόματα, αυτό εάν λάθος

7 ανησυχητικός όταν TV ανοιχτή και κλείδωμα η λειτουργία του συγχρονισμού και του κλεισίματος μη-τάσης

8 μια οδηγία ελέγχου επιτάχυνσης μπορεί να δοθεί αυτόματα όταν η συχνότητα είναι ίδια κατά τη διάρκεια

διαδικασία του παραλληλισμού των γεννητριών προκειμένου να ακυρωθεί ο ίδιος όρος συχνότητας.

Ο παραλληλισμός της αντι-δύναμης δεν θα εμφανιστεί ποτέ σίγουρα εάν είναι απαραίτητο

9 η το συσκευή θα επιδείξει αυτά τα στοιχεία – πραγματικός χρόνος μέτρησης που ένα κύκλωμα διακοπτών παίρνει κατά κλείσιμο και

διαρκέστε οκτώ πραγματικές τιμές μέτρησης που καταγράφονται σε κάθε κανάλι μετά από να ολοκληρώσει τον παραλληλισμό μέσα

διαταγή να επιβεβαιώσει η ακρίβεια του χρόνου που παίρνει κατά το κλείσιμο διακοπτών.

Ο χρόνος για το κλείσιμο των διακοπτών δεν θα καταγραφεί όταν είναι ίδιος παραλληλισμός συχνότητας.

10 οι προσβάσεις επικοινωνίας και οι συμφωνίες επικοινωνίας θα παρασχεθούν μεταξύ της συσκευής

και ο οικοδεσπότης υπολογιστής (rs-232, rs-485), προκειμένου να καλυφθούν οι απαιτήσεις που η συσκευή θα αναγνωριστεί στο σύστημα του DCS.

11 η συσκευή μπορεί να λειτουργήσει ακόμα κι αν υπό τους φοβερούς όρους που οφείλουν τις μεθόδους πλήρους της

και ακριβείς τρόποι μόνωσης στην ηλεκτρική ενέργεια ηλεκτρομαγνητών και φωτογραφιών

12 το εναλλασσόμενο ρεύμα ή το συνεχές ρεύμα μπορεί να είναι ως παροχή ηλεκτρικού ρεύματος της συσκευής και η συσκευή μπορεί να προσαρμοστεί στο εναλλασσόμενο ρεύμα 48V-220V

ή παροχή ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος αυτόματα

13 ο έλεγχος και η δοκιμή μπορούν να γίνουν άμεσα χωρίς οποιεσδήποτε άλλεσδήποτε συσκευές επειδή η ενότητα

απαιτείται ήδη στη συσκευή

14 ένας στενός διακόπτης πλευράς ή κανένας-τάσης και των δύο πλευρών μπορεί να ολοκληρωθεί σύμφωνα με τις οδηγίες από τον οικοδεσπότη υπολογιστή

ή στενός διακόπτης κανένας-τάσης και των δύο πλευρών από να ενεργοποιήσει το μέτωπο - διακόπτης επιτροπής.

15 για να χρησιμοποιηθεί ως ευφυές synchroscope.

1 δευτεροβάθμιες τιμές τάσης TV και στις δύο πλευρές του διακόπτη για τον παραλληλισμό

πρέπει να είστε 100V ή 100/√3 β ή αυτό ένα είναι τάση γραμμών η άλλη τάση φάσης

Η τάση TV από την πλευρά συστημάτων μπορεί να τεθεί μια γωνία φάσης στροφής παραλληλίζει καθόλου τα σημεία αντίστοιχα,

κανένας χωριστός μετασχηματιστής για τη μόνωση και τη στροφή δεν συγχρονίζει τις γωνίες απαιτείται.

2 όλη η ψηφιακή εισαγωγή είναι κανονικά ανοικτό σημείο σύνδεσης τύπων, όπως η παράλληλη επιλογή σημείου,

μακρινή αναστοιχειοθέτηση, βοηθητική επαφή των διακοπτών, και ούτω καθεξής

3 η κανονικά ανοικτή επαφή τύπων των ασήμαντων ηλεκτρονόμων ηλεκτρομαγνητών μπορεί να χρησιμοποιηθεί για τον έλεγχο

τα σήματα της ψηφιακής παραγωγής, ικανότητα της επαφής είναι 220V εναλλασσόμενο ρεύμα 5A ή 220V συνεχές ρεύμα 0.5A

4 ο λιμένας δύο επικοινωνίας, ένας είναι rs-232, άλλος είναι rs-485

5 η παροχή ηλεκτρικού ρεύματος πρέπει να είναι 48-220VAC ή το συνεχές ρεύμα, μέγιστη κατανάλωση ισχύος είναι 20W

6 μονώνοντας:

αδύνατο τρέχον κύκλωμα στη γη: 500V 50Hz για ένα λεπτό

τρέχον κύκλωμα δύναμης στη γη: 2000V 50Hz για ένα λεπτό

μεταξύ του αδύνατου τρέχοντος κυκλώματος και του τρέχοντος κυκλώματος δύναμης: 1000V 50/60Hz για ένα λεπτό

7 περιβάλλον της λειτουργίας:

Α: σειρές θερμοκρασίας:

(1) λειτουργία: 0 σε +50℃

(2): μεταφορά/αποθήκευση: -20 σε +70℃

Β: μέγιστη υγρασία: 90%
