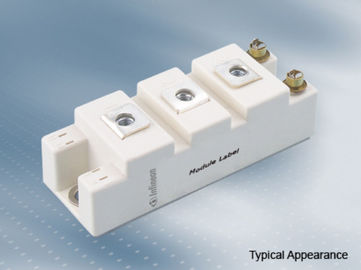

Ενότητα FF50R12RT4 34mm 1200V διπλό IGBT δύναμης Infineon IGBT με τη γρήγορα τάφρο/Fieldstop

Ενότητα FF50R12RT4 34mm 1200V διπλό IGBT δύναμης Infineon IGBT με τη γρήγορα τάφρο/Fieldstop

  • Ενότητα FF50R12RT4 34mm 1200V διπλό IGBT δύναμης Infineon IGBT με τη γρήγορα τάφρο/Fieldstop
Ενότητα FF50R12RT4 34mm 1200V διπλό IGBT δύναμης Infineon IGBT με τη γρήγορα τάφρο/Fieldstop
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Infineon
Αριθμό μοντέλου: FF50R12RT4
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 ομάδα
Συσκευασία λεπτομέρειες: Ξύλινο κουτί συσκευασίας
Χρόνος παράδοσης: 25 ημέρες μετά από να υπογράψει τη σύμβαση
Όροι πληρωμής: T / T
Δυνατότητα προσφοράς: 1000sets
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
VCES: 1200V Ολοκληρωμένο κύκλωμα nom: 50A
ICRM: 100A Εφαρμογές: Drive μηχανών
Ηλεκτρικά χαρακτηριστικά γνωρίσματα: Χαμηλές απώλειες μετατροπής
Υψηλό φως:

ενότητα υψηλής δύναμης igbt

,

αυτοκίνητο igbt

Γνωστές 34 χιλ. 1200V διπλές IGBT ενότητες Infineon FF50R12RT4 με τη γρήγορους τάφρο/fieldstop IGBT4 και τον εκπομπό ελεγχόμενους


Χαρακτηριστικές εφαρμογές

• Μετατροπείς υψηλής δύναμης

• Drive μηχανών

• Συστήματα UPS

Ηλεκτρικά χαρακτηριστικά γνωρίσματα

• Εκτεταμένη θερμοκρασία Tvj op λειτουργίας

• Χαμηλές απώλειες μετατροπής

• Χαμηλό VCEsat

• Tvj op = 150°C

• VCEsat με το θετικό συντελεστή θερμοκρασίας

Μηχανικά χαρακτηριστικά γνωρίσματα

• Απομονωμένο πιάτο βάσεων

• Τυποποιημένη κατοικία

IGBT, αναστροφέας

Μέγιστες εκτιμημένες τιμές

Τάση συλλέκτης-εκπομπών Tvj = 25°C VCES 1200 Β
Συνεχές ρεύμα ΣΥΝΕΧΩΝ συλλεκτών TC = 100°C, Tvj ανώτατο = 175°C Ολοκληρωμένο κύκλωμα nom 50 Α
Επαναλαμβανόμενο μέγιστο ρεύμα συλλεκτών tP = 1 κα ICRM 100 Α
Συνολικός διασκεδασμός δύναμης TC = 25°C, Tvj ανώτατο = 175°C Ptot 285 W
Μέγιστη τάση πύλη-εκπομπών VGES +/-20 Β

Χαρακτηριστικές τιμές

Τάση κορεσμού συλλέκτης-εκπομπών Ολοκληρωμένος κύκλωμα = 50 Α, VGE = 15 Β Tvj = 25°C
Ολοκληρωμένος κύκλωμα = 50 Α, VGE = 15 Β Tvj = 125°C
Ολοκληρωμένος κύκλωμα = 50 Α, VGE = 15 Β Tvj = 150°C
VCE που κάθεται 1,85
2,15
2,25
2,15 Β
VV
Τάση κατώτατων ορίων πυλών Ολοκληρωμένος κύκλωμα = 1,60 μΑ, VCE = VGE, Tvj = 25°C VGEth 5,2 5,8 6,4 Β
Δαπάνη πυλών VGE = -15 Β… +15 Β QG 0,38 µC
Εσωτερικός αντιστάτης πυλών Tvj = 25°C RGint 4,0
Ικανότητα εισαγωγής φ = 1 MHZ, Tvj = 25°C, VCE = 25 Β, VGE = 0 Β Cies 2,80 nF
Αντίστροφη ικανότητα μεταφοράς φ = 1 MHZ, Tvj = 25°C, VCE = 25 Β, VGE = 0 Β Cres 0,10 nF
Ο συλλέκτης-εκπομπός έκοψε το ρεύμα VCE = 1200 Β, VGE = 0 Β, Tvj = 25°C ICE 1.0 μΑ
Ρεύμα διαρροής πύλη-εκπομπών VCE = 0 Β, VGE = 20 Β, Tvj = 25°C IGES 100 NA
Διεγερτικός χρόνος καθυστέρησης, επαγωγικό φορτίο Ολοκληρωμένος κύκλωμα = 50 Α, VCE = 600 Β Tvj = 25°C
VGE = ±15 Β Tvj = 125°C
RGon = 15 Ω Tvj = 150°C
TD επάνω 0,13 0,15
0,15
µs
µs
µs
Χρόνος ανόδου, επαγωγικό φορτίο Ολοκληρωμένος κύκλωμα = 50 Α, VCE = 600 Β Tvj = 25°C
VGE = ±15 Β Tvj = 125°C
RGon = 15 Ω Tvj = 150°C
TR 0,02 0,03
0.035
µs
µs
µs
Χρόνος καθυστέρησης διακοπών, επαγωγικό φορτίο Ολοκληρωμένος κύκλωμα = 50 Α, VCE = 600 Β Tvj = 25°C
VGE = ±15 Β Tvj = 125°C
RGoff = 15 Ω Tvj = 150°C
TD μακριά 0,30 0,38
0,40
µs
µs
µs
Χρόνος πτώσης, επαγωγικό φορτίο Ολοκληρωμένος κύκλωμα = 50 Α, VCE = 600 Β Tvj = 25°C
VGE = ±15 Β Tvj = 125°C
RGoff = 15 Ω Tvj = 150°C
TF 0.045 0,08
0,09
µs
µs
µs
Διεγερτική ενεργειακή απώλεια ανά σφυγμό Ολοκληρωμένος κύκλωμα = 50 Α, VCE = 600 Β, LS = 30 NH Tvj = 25°C
VGE = ±15 Β, di/dt = 1300 A/µs (Tvj = 150°C) Tvj = 125°C
RGon = 15 Ω Tvj = 150°C
Eon 4,50
6,50
7,50
19,0
30,0
36,0
Ενεργειακή απώλεια διακοπών ανά σφυγμό Ολοκληρωμένος κύκλωμα = 50 Α, VCE = 600 Β, LS = 30 NH Tvj = 25°C
VGE = ±15 Β, du/dt = 3800 V/µs (Tvj = 150°C) Tvj = 125°C
RGoff = 15 Ω Tvj = 150°C
Eoff 2,50
4,00
4,50
MJ
MJ
MJ
Στοιχεία Sc VGE ≤ 15 Β, VCC = 800 Β
VCEmax = VCES - LsCE ·di/dt tP ≤ 10 µs, Tvj = 150°C
ISC 180 MJ
MJ
MJ
Θερμική αντίσταση, σύνδεση στην περίπτωση IGBT/ανά IGBT RthJC 0,53 K/W
Θερμική αντίσταση, caseto heatsink ΚΑΘΕ IGBT/ΑΝΆ IGBT
λPaste = 1 W (μ·Κ)/λgrease = 1 W (μ·Κ)
RthCH 0.082 K/W
Θερμοκρασία υπό τους όρους μετατροπής Tvj op -40 150 °C
