| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | MEAN WELL |
| Αριθμό μοντέλου: | SE-100-24 |
| Ποσότητα παραγγελίας min: | 2 ομάδες |
|---|---|
| Συσκευασία λεπτομέρειες: | Ξύλινο κουτί συσκευασίας |
| Χρόνος παράδοσης: | 15 ημέρες μετά από να υπογράψει τη σύμβαση |
| Όροι πληρωμής: | T / T |
| Δυνατότητα προσφοράς: | 1000sets |
| μοντέλο: | SE-100-24 | DC ΤΑΣΗ: | 24V |
|---|---|---|---|
| τρέχουσα σειρά: | 4.5α | ΤΑΣΗ ADJ. ΣΕΙΡΑ: | 22.8 ~ 26.4V |
| Υψηλό φως: | ηλεκτρικές προστατευτικές συσκευές,επαφέας συνεχούς δύναμης |
||

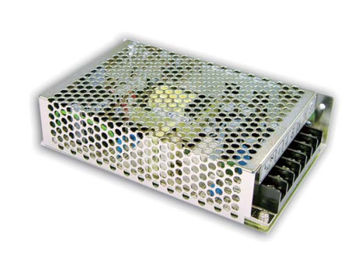

Αρχικό εναλλασσόμενο ρεύμα παραγωγής SE-100-24 24V/4.5A ενιαίο παροχή ηλεκτρικού ρεύματος ΣΥΝΕΧΟΎΣ στην υψηλής ισχύος μετατροπής
Χαρακτηριστικά γνωρίσματα:
| ΠΡΟΤΥΠΟ |
SE-200 3.3 |
SE-200 -5 |
SE-200 7.5 |
SE-200-12 | SE-200-15 |
SE-200 24 |
SE-200 27 |
SE-200 36 |
SE-200 48 |
|
|
ΠΑΡΑΓΩΓΗ |
ΣΥΝΕΧΗΣ ΤΑΣΗ | 3.3V | 5V | 7.5V | 12V | 15V | 24V | 27V | 36V | 48V |
| ΤΡΕΧΟΥΣΑ ΣΕΙΡΑ | 0 ~ 40A | 0 ~ 40A | 0 ~ 27A | 0 ~ 17A | 0 ~ 14A | 0 ~ 8.8A | 0 ~ 7.8A | 0 ~ 5.9A | 0 ~ 4.4A | |
| ΕΚΤΙΜΗΜΕΝΟ ΡΕΥΜΑ | 40A | 40A | 27A | 17A | 14A | 8.8A | 7.8A | 5.9A | 4.4A | |
| ΕΚΤΙΜΗΜΕΝΗ ΔΥΝΑΜΗ | 132W | 200W | 202.5W | 204W | 210W | 211.2W | 210.6W | 212.4W | 211.2W | |
| ΚΥΜΑΤΙΣΜΟΣ & ΘΟΡΥΒΟΣ (μέγιστο) Note.2 | 50mVp-π | 50mVp-π | 50mVp-π | 50mVp-π | 50mVp-π | 50mVp-π | 200mVp-π |
240mVp - π |
240mVp - π |
|
| ΤΑΣΗ ADJ. ΣΕΙΡΑ | 2.97~3.7V | 4.5 ~ 5.6V | 6 ~ 9V | 10~13.5V | 13.5 ~18V | 20 ~ 26.4V | 26 ~ 32V | 32 ~ 40V | 41 ~ 56V | |
|
ΑΝΟΧΗ ΤΑΣΗΣ NOTE.3 |
2.0% | 2.0% | 2.0% | 1.0% | 1.0% | 1.0% | 1.0% | 1.0% | 1.0% | |
| ΚΑΝΟΝΙΣΜΟΣ ΓΡΑΜΜΩΝ | 0,5% | |||||||||
| ΚΑΝΟΝΙΣΜΟΣ ΦΟΡΤΙΩΝ | 1.5% | 1.0% | 1.0% | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% | |
| ΟΡΓΑΝΩΣΗ, ΧΡΟΝΟΣ ΑΝΟΔΟΥ NOTE.5 | 1000ms, 50ms/230VAC 1000ms, 50ms/115VAC στο πλήρες φορτίο | |||||||||
| ΚΡΑΤΗΣΤΕ ΨΗΛΆ το ΧΡΟΝΟ (τύπος.) | 20ms/230VAC 16ms/115VAC στο πλήρες φορτίο | |||||||||
|
ΕΙΣΑΓΩΓΗ |
ΣΕΙΡΑ ΤΑΣΗΣ | 90 ~ ~ 132VAC/180 264VAC από το διακόπτη 254 ~ 370VDC | ||||||||
| ΦΑΣΜΑ ΣΥΧΝΟΤΗΤΑΣ | 47 ~ 63Hz | |||||||||
| ΑΠΟΔΟΤΙΚΟΤΗΤΑ (τύπος.) | 75% | 79% | 82% | 85% | 85% | 87% | 88% | 89% | 89% | |
| ΡΕΎΜΑ εναλλασσόμενου ρεύματος (τύπος.) | 4.5A/115VAC 2.5A/230VAC | |||||||||
| ΡΕΥΜΑ ΕΙΣΡΟΗΣ (τύπος.) | 40A/115VAC 55A/230VAC | |||||||||
| ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ | <3> | |||||||||
|
ΠΡΟΣΤΑΣΙΑ |
ΠΕΡΑ ΑΠΌ ΤΟ ΦΟΡΤΙΟ | 105 εκτιμημένη 150% δύναμη παραγωγής ~ | ||||||||
| ΠΕΡΑ ΑΠΌ ΤΗΝ ΤΑΣΗ | 3.8 ~ 4.6V | 5.75 ~6.75V | 9.4 ~ 10.9V | 13.8 ~16.2V | 18 ~ 21V | 27.6 ~32.4V | 33.7 ~39.2V | 41.4 ~46.8V | 57.6 ~67.2V | |
| ΠΕΡΑ ΑΠΌ ΤΗ ΘΕΡΜΟΚΡΑΣΙΑ | 100 10 (RTH2) ανιχνεύουν στο εσωτερικό την περιβαλλοντική θερμοκρασία | |||||||||
|
ΠΕΡΙΒΑΛΛΟΝ |
TEMP ΕΡΓΑΣΙΑΣ. | -20 ~ +50oC (αναφερθείτε στη derating καμπύλη φορτίων παραγωγής) | ||||||||
| ΥΓΡΑΣΙΑ ΕΡΓΑΣΙΑΣ | 20 ~ 90% RH non-condensing | |||||||||
| TEMP ΑΠΟΘΗΚΕΥΣΗΣ., ΥΓΡΑΣΙΑ | -20 ~ +85oC, 10 ~ 95% RH | |||||||||
| TEMP. ΣΥΝΤΕΛΕΣΤΗΣ | 0.03%/oC (0 ~ 50oC) | |||||||||
| ΔΟΝΗΣΗ | 10 ~ 500Hz, 2GY, άξονες Ζ | |||||||||
|
ΑΣΦΑΛΕΙΑ &EMC (σημείωση 4) |
ΑΣΦΆΛΕΙΕΣ ΠΡΟΤΎΠΟΥ | Ul60950-1 εγκεκριμένος | ||||||||
| ΑΝΤΙΣΤΑΘΕΙΤΕ ΤΗΝ ΤΑΣΗ | I/P-O/P: 3KVAC i/p-FG: 1.5KVAC o/p-FG: 0.5KVAC | |||||||||
| ΑΝΤΙΣΤΑΣΗ ΑΠΟΜΟΝΩΣΗΣ | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25/70% RH | |||||||||
| ΔΙΕΞΑΓΩΓΗ & ΑΚΤΙΝΟΒΟΛΙΑ ΤΗΣ EMI | Το σχέδιο αναφέρεται στην κατηγορία Α EN55022 (CISPR22) | |||||||||
|
EMS ΑΣΥΛΙΑ |
Σχέδιο | |||||||||
| ΑΛΛΟΙ | MTBF | 271.9K ώρες ελάχιστο mil-hdbk-217F (25) | ||||||||
| ΔΙΑΣΤΑΣΗ | 215*115*50mm (L*W*H) | |||||||||
| ΣΥΣΚΕΥΑΣΙΑ |
0.93Kg 12pcs/12Kg/0.92CUFT |
|||||||||
Μηχανική προδιαγραφή (στο χιλ.)
