| Ονομασία μάρκας: | MEAN WELL |
| Αριθμός μοντέλου: | Rs-100-12 |
| Τροποποιημένο: | 2 ομάδες |
| Όροι πληρωμής: | T / T |
| Ικανότητα εφοδιασμού: | 1000sets |

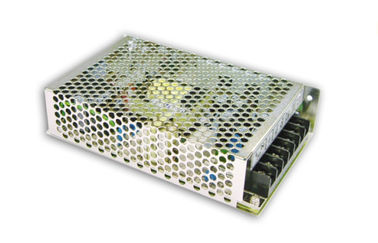

100W η ενιαία παροχή ηλεκτρικού ρεύματος μετατροπής παραγωγής, σημαίνει καλά εσωκλειόμενη τη AC/DC παροχή ηλεκτρικού ρεύματος.
Χαρακτηριστικά γνωρίσματα:
| ΠΡΟΤΥΠΟ | Rs-100-3,3 | Rs-100-5 | Rs-100-12 | Rs-100-15 | Rs-100-24 | Rs-100-48 | |
| ΠΑΡΑΓΩΓΗ | ΣΥΝΕΧΗΣ ΤΑΣΗ | 3.3V | 5V | 12V | 15V | 24V | 48V |
| ΕΚΤΙΜΗΜΕΝΟ ΡΕΥΜΑ | 20A | 7A | 8.5A | 7A | 4.5A | 2.3A | |
| ΤΡΕΧΟΥΣΑ ΣΕΙΡΑ | 0 ~ 20A | 0 ~ 16A | 0 ~ 8.5A | 0 ~ 7A | 0 ~ 4.5A | 0 ~ 2.3A | |
| ΕΚΤΙΜΗΜΕΝΗ ΔΥΝΑΜΗ | 66W | 80W | 102W | 105W | 108W | 110.4W | |
| ΚΥΜΑΤΙΣΜΟΣ & ΘΟΡΥΒΟΣ | 80mVp-π | 80mVp-π | 120mVp-π | 120mVp-π | 120mVp-π | 200mVp-π | |
| VOLTAGEADJ.RANGE | 3.2 ~3.5V | 4.75~5.5V | 11.4~13.2V | 14.25~16.5V | 22.8~26.4V | 45.6~52.8V | |
| ΑΝΟΧΗ ΤΑΣΗΣ | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| LINEREGULATION | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| LOADREGULATION | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| ΟΡΓΑΝΩΣΗ, ΧΡΟΝΟΣ ΑΝΟΔΟΥ | 500ms, 20ms/230VAC 1200ms, 30ms/115VAC στο πλήρες φορτίο | ||||||
| ΚΡΑΤΗΣΤΕ ΨΗΛΆ ΤΟ ΧΡΟΝΟ | 100ms/230VAC 18ms/115VAC στο πλήρες φορτίο | ||||||
| ΕΙΣΑΓΩΓΗ | VOLTAGERANGE | 88 ~ 264VAC 125 ~ 373VDC (αντισταθείτε το κύμα 300VAC για 5sec. Χωρίς ζημία) | |||||
| ΦΑΣΜΑ ΣΥΧΝΟΤΗΤΑΣ | 47 ~ 63Hz | ||||||
| ΑΠΟΔΟΤΙΚΟΤΗΤΑ | 74% | 77% | 81% | 82% | 84% | 84% | |
| ΣΥΝΕΧΕΣ ΡΕΥΜΑ | 2.5A/115VAC 1.5A/230VAC | ||||||
| ΡΕΥΜΑ ΕΙΣΡΟΗΣ | ΚΡΥΑ ΕΝΑΡΞΗ 40A/230VAC | ||||||
| ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ | <2ma> | ||||||
| ΠΡΟΣΤΑΣΙΑ | ΥΠΕΡΦΟΡΤΩΣΗ | 110 εκτιμημένη 150% δύναμη παραγωγής ~ | |||||
| Protectiontype: Ο τρόπος λόξιγκα, ανακτεί αυτόματα αφότου αφαιρείται ο όρος ελαττωμάτων | |||||||
| ΠΕΡΑ ΑΠΌ ΤΗΝ ΤΑΣΗ | 3.8~4.45V | 5.75~6.75V | 13.8~16.2V | 17.25~20.25V | 27.6~32.4V | 55.2~64.8V | |
| Τύπος προστασίας: Ο τρόπος λόξιγκα, ανακτεί αυτόματα αφότου αφαιρείται ο όρος ελαττωμάτων | |||||||
| ΠΕΡΙΒΑΛΛΟΝ | TEMP ΕΡΓΑΣΙΑΣ. | -25~+70°C (αναφερθείτε στη derating καμπύλη φορτίων παραγωγής) | |||||
| ΥΓΡΑΣΙΑ ΕΡΓΑΣΙΑΣ | 20~90% RH non-condensing | ||||||
| TEMP ΑΠΟΘΗΚΕΥΣΗΣ ΥΓΡΑΣΙΑ | -40~+85°C 10~95%RH | ||||||
| TEMPCOEFFICIENT | ±0.03%/°C (0~50°C) | ||||||
| ΔΟΝΗΣΗ | 10~500HZ, 5G 10min/1cycle, 60min. κάθε alongX, Υ, Zaxes | ||||||
| ΑΣΦΑΛΕΙΑ & EMC | ΑΣΦΆΛΕΙΕΣ ΠΡΟΤΎΠΟΥ | U60950-1, TUV EN60950-1 ΕΓΚΕΚΡΙΜΈΝΟ | |||||
| ΑΝΤΙΣΤΑΘΕΙΤΕ ΤΗΝ ΤΑΣΗ | I/P-O/P: 3KVAC i/p-FG: 1.5KVAC o/p-FG: 0.5KVAC | ||||||
| ΑΝΤΙΣΤΑΣΗ ΑΠΟΜΟΝΩΣΗΣ | I/P-O/P, I/P-FG, O/P-FG: ωμ 100M/°C 500VDC/250/70% RH | ||||||
| ΕΚΠΟΜΠΉ EMC | Συμμόρφωση στην κατηγορία Ψ, en61000-3-2 EN55022 (CISPR22), - 3 | ||||||
| ΑΣΥΛΊΑ EMS | Συμμόρφωση σε en61000-4-2, 3, 4, 5, 6, 8,11, ελαφρύ επίπεδο βιομηχανίας, κριτήρια Α | ||||||
| ΑΛΛΟΙ | MTBF | 260.8Khrs ελάχιστο mil-hdbk-217F (25 0C) | |||||
| ΔΙΑΣΤΑΣΗ | 159*97*38mm (L*W*H) | ||||||
| ΣΥΣΚΕΥΑΣΙΑ | 0.6Kg 24pcs/15.4Kg/0.7CUFT | ||||||
Μηχανική προδιαγραφή (στο χιλ.)
