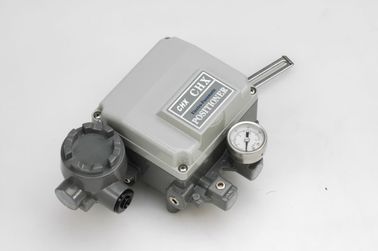

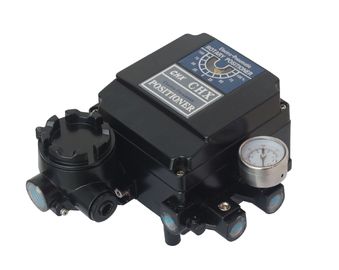

Chx-1000 ηλεκτρικό positioner βαλβίδων

Ηλεκτρικό πνευματικό positioner CHX -1000R χρησιμοποιείται για την περιστροφική λειτουργία των πνευματικών ενεργοποιητών περιστροφικών βαλβίδων με τη βοήθεια του ηλεκτρικού ελεγκτή ή των συστημάτων ελέγχου με ένα σήμα αναλογικής παραγωγής 4 έως 20 μΑ ή των διασπασμένων σειρών

Περίληψη

Chx-1000 ηλεκτρικό localizer βαλβίδων που είναι ασυμβίβαστο με τους ενεργοποιητές, και το ΣΥΝΕΧΈΣ τρέχον σήμα παραλαβών 4~20mA από τον ελεγκτή ή το σύστημα ελέγχου, κατόπιν μεταφέρουν στην πίεση αέρα ποια μεταφορά στον ενεργοποιητή που συνδέουν με το, προκειμένου να ελεγχθεί η θέση αξίας.

Χαρακτηριστικά γνωρίσματα

1. Χωρίς covibration σε 5~200Hz

2. Μπορεί να μετατραπεί εύκολα μεταξύ της άμεσης δράσης και αντίδραση, της ενιαίας δράσης και της διπλής δράσης

3. Για τους μικρούς ενεργοποιητές που μπορούν να περάσουν μέσω του στενέματος throttling εντοπιστών για να αποτρέψουν τη δόνηση

4. Μικρή κατανάλωση αέρα, καλύτερη οικονομία

5. 1/2 διασπασμένη σειρά διαθέσιμη με την απλή αλλαγή μερών

Τεχνική παράμετρος
Βασικό λάθος: ±1% (ενιαία δράση) ±2% (διπλή δράση)
Επιστροφής διαφορά: 1% (ενιαία δράση), 2% (διπλή δράση)
Νεκρή ζώνη: 0.4% (ενιαία δράση), 0.8% (διπλή δράση)

Εκτιμημένο ταξίδι: 0~ (10~100) χιλ. [γωνιακό ταξίδι (ταξίδι γωνιών) 0~ (50°~90°)]

Πίεση αέρα: 0.14~0.55Mpa
Σήμα εισαγωγής: 4~20mA.DC (ρουτίνα) 0~10mA.DC, 4~12mA.DC, 12~20mA.DC, 0~5mA.DC, 5~10mA.DC
Πίεση παραγωγής: 0.02-0.5MPa
Κατανάλωση αερίου: single-acting ενεργοποιητής: 3L/min (παροχή αέρα: 0.14Mpa), διπλής ενέργειας ενεργοποιητής: 15L/min (παροχή αέρα: 0.55Mpa)
Χαρακτηριστικό παραγωγής: γραμμικός
Περιβαλλοντική θερμοκρασία: πραγματικά ασφάλεια 40~+60°C, πυρίμαχο -20~+60°C
Σχετική υγρασία: 5%-100%
Πρώην τύπος (βαθμός): πυρίμαχος τύπος (Exd ΙΙ BT6), πραγματικά τύπος Ι ασφάλειας (Exia ΙΙ CT6)
Σύνθετη αντίσταση εισαγωγής: 4~20mA DC/280 ±10Ω (σε 20°C)
0~ το 10mA.DC/950 ±30Ω (σε 20°C)
Σύνδεση αέρα: ZG1/4
Διεπαφή δύναμης: G1/2 είσοδος καλωδίων για τη σειρά ECN - G1/2 (GYB02569u)
Υλικό της κατοικίας: Διαδικασία ψεκασμού κραμάτων αλουμινίου
Μέγεθος περιλήψεων: 221×166.5×117.5 (χιλ.) ευθύ γωνιακό ταξίδι ταξιδιού 221×166.5×113.5 (χιλ.) (length×width×height)
Βάρος: 2.8Kg
