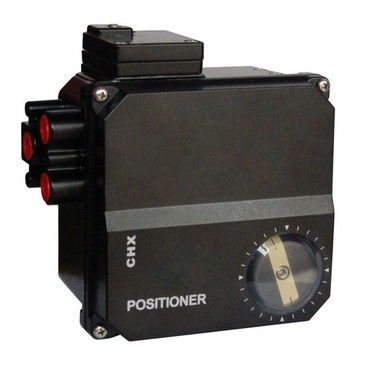

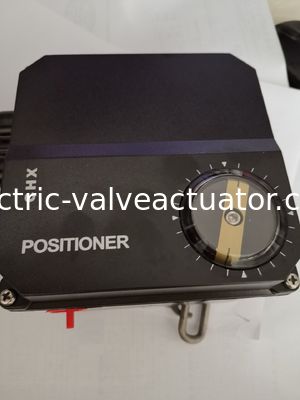

CHX (EP) - positioner CHX βαλβίδων 724AH ηλεκτρικό εμπορικό σήμα NE724/S1 ELECTRO-PNEUMATIC POSTIONER

chx700 ηλεκτρικό positioner βαλβίδων τύπων μετατρέπει το ΣΥΝΕΧΕΣ σήμα 4-20 μΑ από το λιμένα ρυθμιστών ή υπολογιστών io στην αεροδυναμική δύναμη, και οδηγεί τη ρυθμίζοντας βαλβίδα από τον ενιαίο ή διπλής ενέργειας κύλινδρο για να πραγματοποιήσει τη γωνιακή μετατόπιση ή τη γραμμική μετατόπιση. Ο κλειστός έλεγχος βρόχων πραγματοποιείται μέσω του εκκέντρου ανατροφοδοτεί το σύστημα, το οποίο κάνει τη ρυθμίζοντας βαλβίδα να πραγματοποιήσει την ακριβή γωνιακή μετατόπιση ή τη γραμμική μετατόπιση ανάλογη προς το σήμα εισαγωγής.

- Τυποποιημένο σήμα εισαγωγής 4~20 συνεχές 0~20 μΑ συνεχές ρεύμα μΑ

- Σειρά 4~12 συνεχές 12~20 μΑ συνεχές ρεύμα μΑ

- Σύνθετη αντίσταση 220ω±10ω εισαγωγής

- Γωνία 95° ανατροφοδότησης

- ευθύ ταξίδι: χιλ. 20-140

- κατεύθυνση ελέγχου θετική και αντιπαραγωγική

- Η σχέση και γραμμικός για το ταξίδι και το σήμα

- Πίεση 0.14~0.8 MPA ανεφοδιασμού

- Πίεση <0>

- περιβαλλοντική θερμοκρασία -25~85℃ - περιβαλλοντική θερμοκρασία ≤0.05%℃

- Κατηγορία ip54 προστασίας

- κατανάλωση αερίου 0,5 m3n/h

φ4, φ6 του σερβο ενεργοποιητή ταιριάσματος βαλβίδων φωτογραφικών διαφανειών

Απόδοση όταν τα φορτία ενεργοποιητών είναι σχετικά σταθερά

- νεκρή ζώνη ≤ -0,4%

- καθυστέρηση <>

- γραμμικός<>

- Αποτελέσματα δόνησης (1,5 γ – 100hz) ≤1%

Το κοχύλι του δομικού υλικού αντιμετωπίζεται από το γλουταμινικό οξύ και η εξωτερική επιφάνεια είναι ντυμένη με τον ηλεκτροστατικό ψεκασμό σκονών. Η κάλυψη είναι πολυάνθρακας, τα εσωτερικά μέρη είναι κράμα ανοξείδωτου και αργιλίου, και είναι αντιδιαβρωτικά υλικά, και η τεχνολογία επιφάνειας αντιμετωπίζεται.

Εισερχόμενη διεπαφή g1/2 ή m20×1.5

Εφαρμόσιμο καλώδιο φ5-φ10

Διεπαφή zg 1/4 Airpipe»

βάρος περίπου 2,3 κλ
