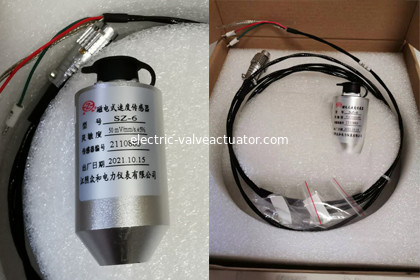

Μαγνητοηλεκτρικός αισθητήρας SZ-6 SZ-6A SZ-6g Zhonghe ταχύτητας δόνησης σειράς της SZ

Χαρακτηριστικά γνωρίσματα συστημάτων:

Ο μαγνητοηλεκτρικός αισθητήρας ταχύτητας σειράς της SZ είναι ένας αδρανής αισθητήρας. Χρησιμοποιεί τη μαγνητοηλεκτρική αρχή επαγωγής για να μετασχηματίσει το σήμα δόνησης σε ένα σήμα τάσης, το οποίο είναι ανάλογο προς την αξία ταχύτητας δόνησης. Μπορεί να χρησιμοποιηθεί για να μετρήσει τη δόνηση της συμπεριφοράς του βάθρου, του περιβλήματος ή της δομής (απόλυτη δόνηση σχετικά με το διάστημα αδράνειας). Είναι άμεσα εγκατεστημένο έξω από τη μηχανή και κατάλληλο για τη χρήση και τη συντήρηση.

Κύρια λειτουργικά χαρακτηριστικά γνωρίσματα:

◎Το σήμα παραγωγής είναι ανάλογο προς την ταχύτητα δόνησης, η οποία μπορεί να λάβει υπόψη τους τομείς μέτρησης δόνησης της υψηλής συχνότητας, μέση συχνότητα και χαμηλής συχνότητας.

◎Οι αισθητήρες σειράς της SZ έχουν τη χαμηλότερη σύνθετη αντίσταση παραγωγής και την καλύτερη σήματος προς θόρυβο αναλογία. Δεν υπάρχει καμία ειδική απαίτηση για τα βουλώματα και τα καλώδια παραγωγής, το οποίο είναι κατάλληλο να χρησιμοποιήσει.

◎Το σχέδιο αισθητήρων ακυρώνει τα κινούμενα στοιχεία με την τριβή, έτσι έχει την καλή ευελιξία και μπορεί να μετρήσει τη μικρή δόνηση (0.01mm).

◎Ο αισθητήρας έχει ορισμένη αντι-πλευρική ικανότητα δόνησης (όχι περισσότερο από την τιμή κορυφής 10g).

◎Μπορεί να χρησιμοποιηθεί για να μετρήσει τη δόνηση της συμπεριφοράς του βάθρου, του περιβλήματος ή της δομής (απόλυτη δόνηση σχετικά με το διάστημα αδράνειας). Είναι άμεσα εγκατεστημένο έξω από τη μηχανή και κατάλληλο για τη χρήση και τη συντήρηση.

Τεχνικές παράμετροι

1. Το σήμα παραγωγής είναι ανάλογο προς την ταχύτητα δόνησης, η οποία μπορεί να λάβει υπόψη τους τομείς μέτρησης δόνησης της υψηλής συχνότητας, μέση συχνότητα και χαμηλής συχνότητας.

2. Οι αισθητήρες σειράς της SZ έχουν τη χαμηλότερη σύνθετη αντίσταση παραγωγής και την καλύτερη σήματος προς θόρυβο αναλογία. Δεν υπάρχει καμία ειδική απαίτηση για τα βουλώματα και τα καλώδια παραγωγής, το οποίο είναι κατάλληλο να χρησιμοποιήσει.

3. Στο σχέδιο του αισθητήρα, το κινούμενο στοιχείο με την τριβή αποβάλλεται, έτσι έχει την καλή ευελιξία και μπορεί να μετρήσει τη μικρή δόνηση (0,01 χιλ.).

4. Ο αισθητήρας έχει ορισμένη αντι-πλευρική ικανότητα δόνησης (όχι περισσότερο από την τιμή κορυφής 10g).

5. Μπορεί να χρησιμοποιηθεί για να μετρήσει τη δόνηση της συμπεριφοράς του βάθρου ή του περιβλήματος ή της δομής (σχετικά με τη δόνηση του διαστήματος αδράνειας). Εγκαθίσταται άμεσα έξω από τη μηχανή, η οποία είναι εξαιρετικά κατάλληλη για τη χρήση και τη συντήρηση.

6. Το κοχύλι υιοθετεί τη διαδικασία συγκόλλησης λέιζερ του κοχυλιού ανοξείδωτου, και το επίπεδο προστασίας μπορεί να φθάσει σε IP65.

Ευαισθησία

SZ – 2:30mV/mm/s, λάθος είναι ± 5%

SZ – 6: 50mV/mm/s, λάθος είναι ± 5%

SZ-4V και SZ-4H: 28.5mV/mm/s, με ένα λάθος ± 5%

SZ-6g: ευαισθησία προαιρετική (προεπιλογή: 50mV/mm/s, λάθος: ± 5%)

Όροι δοκιμής: (θερμοκρασία 20 ℃± 5 ℃, που μετριέται σε 80 Hz, ταχύτητα 10 mm/s)

■Όριο εύρους: ≤ 2000 μ Μ (αιχμή στην αιχμή)

■Απάντηση συχνότητας: SZ-2, SZ-6, SZ-6G: (10~500) Hz SZ-4V, SZ-4H: (4~1000) Hz

■Μεγάλη επιτάχυνση: 10g

■Κατεύθυνση μέτρησης: SZ-2 (κάθετος ή οριζόντιος), SZ-6 (κάθετα ή οριζόντια), SZ-6g (κάθετο ή οριζόντιο) SZ-4V (κάθετος τύπος), SZ-4H (οριζόντιος τύπος)

■Λειτουργούσα περιβαλλοντική θερμοκρασία: (- 30~120) ℃

■Σχετική υγρασία: ≤ 95% RH (μη συμπύκνωση)

■Εργασιακό περιβάλλον: δεν υπάρχει κανένα ισχυρό μαγνητικό πεδίο και διαβρωτικά αέριο και υγρό γύρω.

■Γενικές διαστάσεις: Φ είκοσι οχτώ × 76 (χιλ.)

■Βάρος: περίπου 200g.

■Μέθοδος εγκατάστασης: Ο μαγνητοηλεκτρικός αισθητήρας ταχύτητας σειράς της SZ χρησιμοποιεί ένα M10 στην κεντρική τρύπα στο κατώτατο σημείο της σταθεροποίησης βιδών αισθητήρων × 1.
