Υψηλό φως: | DC ηλεκτρικούς κινητήρες,τρεις φάση ηλεκτρικούς κινητήρες |
---|

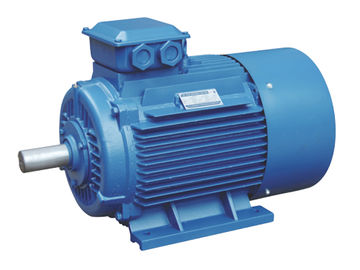

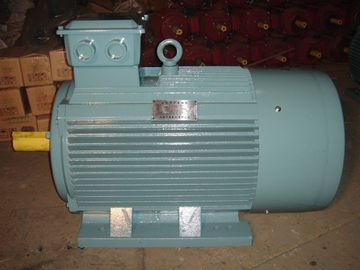

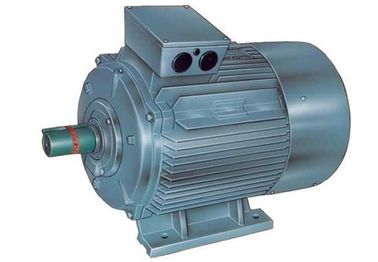

IEC60034 πρότυπα 3 τριφασικό ασύγχρονο πρότυπο y2-631-2, y2-632-2, y2-711-2, y2-712-2, y2-801-2, y2-90l-2, y2-100l-2, y2-112m-2, y2-132s1-2, y2-132s2-2, y2-160m1-2, y2-160l-2 ηλεκτρικών μηχανών για τους ανεμιστήρες, αντλίες
Προδιαγραφές:
Πρότυπο |
Παραγωγή |
Πλήρες φορτίο |
75%load |
Tstart/Tn |
Ist/In |
Tmax/Tn |
|||||
KW |
HP |
Τρέχων |
Ταχύτητα |
EFF |
Δύναμη |
EFF |
Δύναμη |
||||
(α) |
(r/min) |
(%) |
Παράγοντας |
(%) |
Παράγοντας |
||||||
380V 50Hz σύγχρονη ταχύτητα 3000 r/min (2 πόλοι) |
|||||||||||
Y2-631-2 |
0.18 |
0.25 |
0.53 |
2720 |
65 |
0.8 |
63.1 |
0.75 |
2.2 |
5.5 |
2.2 |
Y2-632-2 |
0.25 |
0.34 |
0.69 |
2720 |
68 |
0.81 |
65.1 |
0.76 |
2.2 |
5.5 |
2.2 |
Y2-711-2 |
0.37 |
0.5 |
0.99 |
2740 |
70 |
0.81 |
69 |
0.76 |
2.2 |
6.1 |
2.2 |
Y2-712-2 |
0.55 |
0.75 |
1.4 |
2740 |
73 |
0.82 |
71.2 |
0.7 |
2.2 |
6.1 |
2.3 |
Y2-801-2 |
0.75 |
1 |
1.83 |
2830 |
75 |
0.83 |
73 |
0.77 |
2.2 |
6.1 |
2.3 |
Y2-802-2 |
1.1 |
1.5 |
2.58 |
2830 |
77 |
0.84 |
75.1 |
0.78 |
2.2 |
7 |
2.3 |
Y2-δεκαετία του '90-2 |
1.5 |
2 |
3.43 |
2840 |
79 |
0.84 |
77 |
0.78 |
2.2 |
7 |
2.3 |
Y2-90l-2 |
2.2 |
3 |
4.85 |
2840 |
81 |
0.85 |
80 |
0.79 |
2.2 |
7 |
2.3 |
Y2-100l-2 |
3 |
4 |
6.31 |
2870 |
83 |
0.87 |
82 |
0.8 |
2.2 |
7.5 |
2.3 |
Y2-112m-2 |
4 |
5.5 |
7.1 |
2890 |
85 |
0.88 |
83.9 |
0.83 |
2.2 |
7.5 |
2.3 |
Y2-132s1-2 |
5.5 |
7.5 |
11 |
2900 |
86 |
0.88 |
84.2 |
0.83 |
2.2 |
7.5 |
2.3 |
Y2-132s2-2 |
7.5 |
10 |
14.9 |
2900 |
87 |
0.88 |
85.8 |
0.84 |
2.2 |
7.5 |
2.3 |
Y2-160m1-2 |
11 |
15 |
28.8 |
2930 |
88 |
0.89 |
86.6 |
0. 84 |
2.2 |
7.5 |
2.3 |
Y2-160m2-2 |
15 |
20 |
34.7 |
2930 |
89 |
0.89 |
87.9 |
0.84 |
2.2 |
7.5 |
2.3 |
Y2-160l-2 |
18.5 |
25 |
34.7 |
2930 |
90 |
0.9 |
89.8 |
0.86 |
2.2 |
7.5 |
2.3 |
Y2-180m-2 |
22 |
30 |
41 |
2940 |
90 |
0.9 |
88.9 |
0.86 |
2 |
7.5 |
2.3 |
Y2-200l1-2 |
30 |
40 |
55.5 |
2950 |
91.2 |
0.9 |
89.4 |
0.85 |
2 |
7.5 |
2.3 |
Y2-200l2-2 |
37 |
50 |
67.9 |
2950 |
92 |
0.9 |
91 |
0.86 |
2 |
7.5 |
2.3 |
Y2-225m-2 |
45 |
60 |
82.3 |
2970 |
92.3 |
0.9 |
90.5 |
0.85 |
2 |
7.5 |
2.3 |
Y2-250m-2 |
55 |
75 |
101 |
2970 |
92.5 |
0.9 |
91.3 |
0.85 |
2 |
7.5 |
2.3 |
Y2-280s-2 |
77 |
100 |
134 |
2970 |
93 |
0.9 |
91.9 |
0.86 |
2 |
7.5 |
2.3 |
Y2-280m-2 |
90 |
125 |
160 |
2970 |
93.8 |
0.91 |
92.6 |
0.87 |
2 |
7.5 |
2.3 |
Περιγραφή:
Εκτιμημένη τάση: 380V ή κατόπιν αιτήσεως, εκτίμησε τη συχνότητα: 50Hz ή 60Hz
Σύνδεση: Αστέρι-σύνδεση για 3KW ή λιγότερους ενώ του δέλτα-σύνδεση για 4KW ή περισσότερους. Δασμός/εκτίμηση: Συνεχής (S1).
Κατηγορία μόνωσης: Το Φ, η άνοδος θερμοκρασίας του τυλίγματος στατών εξετάζεται 80K (με τη μέθοδο αντίστασης). Κατηγορία προστασίας: Το κύριο σώμα της μηχανής είναι IP54, το τελικό κιβώτιο φθάνει IP55
Μέθοδος ψύξης: ICO141 (που δροσίζεται από SELF-FAN)
Βελτίωση ηλεκτρομαγνητική και σχέδιο κατασκευής, χαμηλού θορύβου και λίγη δόνηση.
Λειτουργούντες όροι
Περιβαλλοντική θερμοκρασία: -15℃≤θ≤40℃
Ύψος: μην υπερβαίνοντας 1000meters επάνω από τη θάλασσα - επίπεδο.
Σχετική υγρασία λιγότερο από 90%.
Διαθέσιμος τύπος
Το πλαίσιο H63 σε 315, 2/4/6/8 πόλων, εκτίμησε την παραγωγή: 0.12KW-200KW
B3/B5/B14/B35/B34 μοντάρισμα Τοποθετώντας διαστάσεις σύμφωνα με τα πρότυπα IEC60034
Πλεονέκτημα:
1. Νέο σχέδιο
2. Όμορφη διαμόρφωση
3. Συμπαγής δομή
4. Χαμηλού θορύβου, υψηλή αποδοτικότητα
5. Μεγάλη ροπή
6. Άριστη αρχική απόδοση
7. Εύκολη εξυπηρέτηση
Εφαρμογή:
Y2 οι τριφασικές μηχανές επαγωγής σειράς χρησιμοποιούνται ευρέως όπως οδηγώντας εξοπλισμούς των διάφορων machineries όπως: εργαλεία μηχανών, ανεμιστήρες, αντλίες, συμπιεστές, μεταφορείς, γεωργική και επεξεργασία τροφίμων.
